Назначение

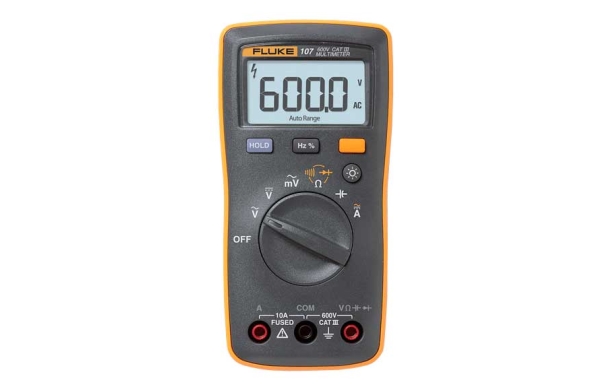

Fluke 107 бюджетный цифровой мультиметр представляет собой самый компактный измерительный прибор, который с легкостью помещается на ладони, имеет, как и остальные приборы Флюк, высокую надежность и точность, а также чрезвычайно прост в использовании. Маленький мультиметр Флюк 107 подойдет для специалиста, которому очень важна надежность и безопасность, не выходя за рамки бюджета. Корпус прибора очень прочен- прибор выдерживает падение с высоты 1 метр.
Количество кнопок на лицевой поверхности мультиметра 107 сведено к минимуму, а управление не вызовет никаких затруднений даже у пользователя, не изучившего инструкцию пользователя. Fluke 107 создан для электриков, работающих в промышленном секторе, которым необходим компактный, надежный, безопасный прибор, находящийся всегда под рукой и занимающий минимум места.
Области применения
- Общее техническое обслуживание электроустановок
- Поиск и устранение неисправностей в полевых условиях
- Монтаж и ремонт электрических систем
- Монтаж и ремонт систем кондиционирования и вентиляции
Особенности мультиметра
- Измерение переменного и постоянного напряжения
- Измерение переменной и постоянной силы тока до 10 А
- Измерение сопротивления
- Измерение емкости
- Измерение частоты
- Проверка диодов
- Проверка целостности
- Измерение коэффициента заполнения
Технические характеристики
| Характеристики точности | |||
| Переменное напряжение (40–500 Гц)1 | Диапазон | Разрешение | Погрешность |
| 6,000 В 60,00 В 600,0 В |
0,001 В 0,01 В 0,1 В |
1,0% + 3 | |
| Постоянное напряжение в вольтах | 6,000 В 60,00 В 600,0 В |
0,001 В 0,01 В 0,1 В |
0,5 % + 3 |
| Напряжение переменного тока (милливольты) | 600,0 мВ | 0,1 мВ | 3,0 % + 3 |
| Проверка диодов2 | 2,000 В | 0,001 В | 10% |
| Сопротивление (Ом) |
400,0 Ом 4,000 кОм 40,00 кОм 40,00 кОм 4,000 МОм 40,00 МОм |
0,1 Ом 0,001 кОм 0,01 кОм 0,1 кОм 0,001 МОм 0,01 МОм |
0,5 % + 3 0,5 % + 2 0,5 % + 2 0,5 % + 2 0,5 % + 2 1,5% + 3 |
| Емкость3 | 50,00 нФ 500,0 нФ 5,000 мкФ 50,00 мкФ 500,0 мкФ 1000 мкФ |
0,01 нФ 0,1 нФ 0,001 мкФ 0,01 мкФ 0,1 мкФ 1 мкФ |
2 % + 5 2 % + 5 5 % + 5 5 % + 5 5 % + 5 5 % + 5 |
| Частота 4 Гц (10–100 кГц) |
50,00 Гц 500,0 Гц 5,000 кГц 50,00 кГц 100,0 кГц |
0,01 Гц 0,1 Гц 0,001 кГц 0,01 кГц 0,1 кГц |
0,1 % + 3 |
| Рабочий цикл4 | от 1 % до 99 % | 0.10% | Обычно 1 %5 |
| Переменный ток (40–200 Гц) |
4,000 А 10,00 А |
0,001 А 0,01 A |
1,5 % + 3 |
| Постоянный ток | 4,000 А 10,00 А |
0,001 А 0,01 A |
1,5 % + 3 |
|
|||
| Функция | Защита от перегрузки | Входное сопротивление (номинальное) | Коэффициент подавления синфазных помех | Коэффициент подавления помех нормального вида | |
| Переменное напряжение | 600 В1 | > 10 МОм < 100 пФ2 | > 60 дБ при постоянном токе, 50 Гц или 60 Гц |
− | |
| Напряжение переменного тока (милливольты) | 600 мВ | > 1М, < 100 пФ | > 80 дБ при 50 Гц или 60 Гц | − | |
| Постоянное напряжение в вольтах | 600 В1 | > 10 МОм < 100 пФ | > 100 дБ при постоянном токе, 50 Гц или 60 Гц |
> 60 дБ при 50 Гц или 60 Гц | |
|
|||||
| Общие характеристики | |||||
| Максимальное напряжение между любой клеммой и потенциалом земли | 600 В | ||||
| ЖК-дисплей | 6000 отсчетов, скорость обновления – 3/с | ||||
| Тип элемента питания | 2 AAA, NEDA 24 А, IEC LR03 | ||||
| Ресурс батареи | Минимум 200 часов | ||||
| Температура | |||||
| Условия эксплуатации Рабочая |
от 0 °C до 40 °C | ||||
| Хранения | от -30 °C до +60 °C | ||||
| Относительная влажность | |||||
| Рабочая влажность | Без конденсации, если < 10°C ≤90 % при 10–30 °C; ≤75 % при 30–40 °C |
||||
| Рабочая влажность, в диапазоне 40 МОм | ≤80 % при 10–30 °C; ≤70 % при 30–40 °C | ||||
| Высота над уровнем моря | |||||
| Условия эксплуатации Рабочая |
2000 м | ||||
| Хранения | 12000 м | ||||
| Температурный коэффициент | 0,1 X (нормируемая погрешность) / °C (< 18 °C или > 28 °C) | ||||
| Защита предохранителей для токовых входов | Предохранитель FAST на 11 А, 1000 В, только деталь, указанная Fluke | ||||
| Размеры (Д х Ш х В) | 142 мм x 69 мм x 28 мм | ||||
| Вес | 200 г | ||||
| Степень защиты | IEC 60529: IP 40 | ||||
| Безопасность | IEC 61010-1: 600 В CAT III, степень загрязнения 2 | ||||
| Поле электромагнитного излучения | IEC 61326-1: Портативный | ||||
| Электромагнитная совместимость | Относится к использованию только в Корее. Оборудование класса A (промышленное передающее оборудование и оборудование для общения)1 | ||||
| 1 Данное устройство соответствует требованиям к промышленному (класс A) оборудованию, работающему с электромагнитными волнами, и продавцы и пользователи должны обратить на это внимание. Данное оборудование не предназначено для бытового использования, только для коммерческого. | |||||
Комплект поставки
| № | Наименование | Количество |
| 1. | Цифровой мультиметр Fluke 107 | 1 |
| 2. | Измерительные провода | 1 |
| 3. | Батарея AAA | 2 |
| 4. | Руководство пользователя | 1 |
