Назначение

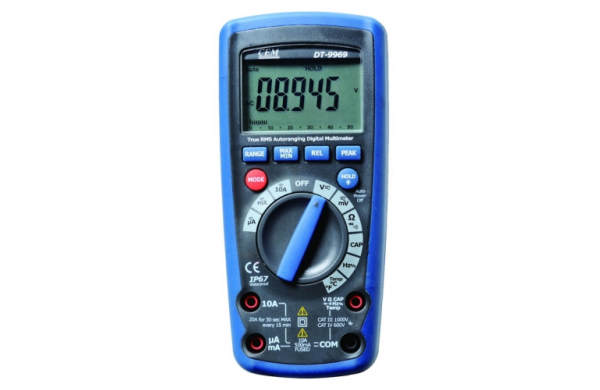

DT-9969 – профессиональный цифровой мультиметр в двойном пластиковом водонепроницаемом корпусе со степенью защиты IP67. Мультиметр измеряет среднеквадратичное значение переменного напряжения и тока – True RMS. Передача результатов на PC и смартфон по Bluetooth, Meterbox (приложение для Android).
Прорезиненный ударопрочный корпус DT-9969 обеспечивает защиту прибора от различных механических повреждений. Ударопрочная защищенная конструкция позволяет прибору работать в жестких условиях эксплуатации. Эргономичный и современный дизайн имеет подставку-упор для удобного вертикального расположения. Предназначены для использования как внутри помещений, так и снаружи.
Особенности
- Защита от перегрузок EN61010-1 CAT IV 600V, CAT III 1000V;
- Защита входов до 1000В на всех диапазонах;
- Предохранитель 10А/1000В и 0.5А/1000В на всех токовых диапазонах;
- Степень защиты IP67;
- Измерение среднеквадратичных значений True RMS;
- Определение максимальных и минимальных значений MAX/MIN;
- Удержание показаний DATA HOLD;
- Подсветка дисплея;
- Датчик температуры термопара К-типа;
- Автовыбор диапазона;
- Автовыключение;
- Фиксация пиковых значений PEAK;
- Диодный тест, прозвонка цепей;
- Интерфейс Bluetooth.
Программное обеспечение
Meterbox представляет собой программное приложение мобильного телефона для выполнения «облачных» расчетов. С помощью данной программы можно передавать результаты измерений на смартфон по системе Bluetooth. Пользователи могут распределить полученные данные для хранения и выполнения расчетов в «облаке» с помощью смартфона. Подобное решение в ногу со временем позволяет получить доступ к таким функциям прибора, которые отсутствуют в других мультиметрах.
Включает в себя панель измерений, графики показаний в режиме реального времени, интерфейс для просмотра статистики, статистический анализ, доступ к «облачному» серверу, распределение данных и мощные возможности для выполнения расчетов как на ПК; функцию экспорта данных, удобную при выполнении измерений.
Удобный интерфейс Meterbox превращает обычный мультиметр в высокотехнологичный прибор с различным набором профессиональных функций (графический режим, дистанционное управление, хронометраж, сигналы предупреждения), которые реализованы в высокотехнологичных устройствах. С данной программой сложную задачу можно выполнить легко, «играючи».
Технические характеристики
| Режим | Диапазон | Разрешение | Пределы допускаемой основной абсолютной погрешности, мВ, В |
| Постоянное напряжение | 50 мВ | 0,001 мВ | ± (0,06%+ 9) |
| 500 мВ | 0,01 мВ | ± (0,06%+ 4) | |
| 5 В | 0,0001 В | ||
| 50 В | 0,001 В | ||
| 500 В | 0,01В | ||
| 1000 В | 0,1 В | ± (0,1%+ 5) | |
| 50 до1000 Гц | |||
| Переменное напряжение | 50 мВ | 0,001 мВ | ± (1%+ 9) |
| 500 мВ | 0,01 мВ | ||
| 5 В | 0,0001 В | ||
| 50 В | 0,001 В | ||
| 500 В | 0,01 В | ||
| 1000 В | 0,1 В | ||
| Характеристики переменного тока установлены в интервалах диапазонов значений: от 5 до 100% | |||
| Постоянный ток | 500 мкА | 0,01 мкА | ± (1%+ 3) |
| 5000 мкА | 0,1 мкА | ||
| 50 мА | 0,001 мА | ||
| 500 мА | 0,01 мА | ||
| 10 А | 0,001 А | ||
| (20А: не более 30 сек при сниженной точности изм.) | |||
| 50 до1000 Гц | |||
| Переменный ток | 500 мкА | 0,01 мкА | ± (1,5%+ 9) |
| 5000 мкА | 0,1 мкА | ||
| 50 мА | 0,001 мА | ||
| 500 мА | 0,01 мА | ||
| 10 А | 0,001 А | ||
| (20А: не более 30 сек при сниженной точности изм.) | |||
| Характеристики переменного тока установлены в интервалах диапазонов значений: от 5 до 100% всей шкалы, если волна несинусоидальной формы имеет значение при вершине менее 3,0. | |||
| Замечание: параметры точности соответствуют температурам окружающего воздуха 18 °C - 28 °C и относительной влажности менее 75 %. | |||
| Режим | Диапазон | Разрешение | Точность |
| Сопротивление | 50 Ом | 0,001 Ом | ± (0,3%+ 9) |
| 500 Ом | 0,01 Ом | ||
| 5 кОм | 0,0001 кОм | ± (0,3%+ 4) | |
| 50 кОм | 0,001 кОм | ||
| 500 кОм | 0,01 кОм | ||
| 5 МОм | 0,001 МОм | ||
| 50 МОм | 0,001 МОм | ± (2%+ 10) | |
| Емкость | |||
| 500 нФ | 0,01 нФ | ± (3,5%+ 40) | |
| 5 мкФ | 0,0001 мкФ | ± (3,5%+ 10) | |
| 50 мкФ | 0,001 мкФ | ||
| 500 мкФ | 0,01 мкФ | ||
| 5000 мкФ | 0,1 мкФ | ± (5%+ 10) | |
| 50 мФ | 0,001 мФ | ||
| Частота (электронная) | 50 Гц | 0,001 Гц | ± (0,1%+ 1) |
| 500 Гц | 0,01 Гц | ||
| 5 кГц | 0,0001 кГц | ||
| 50 кГц | 0,001 кГц | ||
| 500 кГц | 0,01 кГц | ||
| 5 МГц | 0,0001 МГц | ||
| 50 МГц | 0,001 МГц | ||
| Чувствительность: мин. 0,8В (действующее значение) при коэффициенте з аполнения 20 - 80% и частоте < 100кГц, мин. 5В (действующее значение) при коэффициенте заполнения 20 - 80% и частоте > 100 кГц. | |||
| Коэффициент заполнения | 0,1 - 99,90% | 0,01% | ± (1,2%+2) |
| Длительность импульса: 100 мкс-100 мс, частота: 5 Гц-150 кГц | |||
| Температура (тип K) |
-50 до 1200 °C | 0,1 °C | ±(1,0% + 2,5 °C) (без учета точности датчика) |
| ОБЩИЕ ХАРАКТЕРИСТИКИ | |||
| Корпус | Двойной пластик, водонепроницаемый (Ip67) | ||
| Контроль диодов | Тестовый ток не более 0,9мА, постоянное напряжение открытой цепи 2,8В, стандартно | ||
| Контроль на обрыв | Срабатывает звуковой сигнал, если сопротивление ниже 35Ом (примерно), тестовый ток < 0,35мА | ||
| Пиковое значение | Продолжительность > 1мс | ||
| Датчик темопары | Термопара К-типа | ||
| Входное сопротивление | > 10МОм (постоянное напряжение) > 9МОм (переменное напряжение) |
||
| Реакция | Действующее значение | ||
| Диапазон частот | 40 Гц – 100 Гц | ||
| Крест-фактор нагрузки | ≤ 3 в диапазоне до 500В, со снижением линейности До ≤ 1,5 при 1000В |
||
| Экран | ЖК, 40000 отсчетов, подсветка и графическая шкала | ||
| Индикатор перегрузки |
«OL» | ||
| Автоматическое выкл. питания | Примерно через 15 минут после последнего измерения | ||
| Полярность | Автоматическая, знак (-) указывает на отрицательную полярность измерений | ||
| Быстродействие | 8 измерений в секунду, номинально | ||
| Элемент питания | Один, 9В (NEDA 1604) | ||
| Предохранители | Диапазоны мкА, мА: 0,5А/1000В, керамический малоинерционный. Диапазон А: 10А/1000В керамический малоинерционный | ||
| Рабочая температура | 5°C - 40 °C | ||
| Температура хранения | -20 °C - 60 °C | ||
| Относительная влажность | Не более 80% при 31°С со снижением линейности до 50 % при 40°С | ||
| Отн. влажность при хранении | < 80% | ||
| Вес | 365,9 г (с кожухом) | ||
| Размеры | 170×81×50 мм (с кожухом) | ||
| Безопасность | Прибор предназначен для работы с оборудованием электросете й, имеет двойную изоляцию в соответствии с требованиями EN 61010 - 1 и IEC 61010 - 1, ред. 2 (2001), соответствует кат. IV , 600В и кат. III , 1000В, степень загрязнения: 2. | ||
Комплект поставки
| № | Наименование | Количество |
| 1. | Цифровой мультиметр DT-9969 | 1 |
| 2. | Щупы | 1 |
| 3. | Руководство пользователя | 1 |
| 4. | Термопара K-типа | 1 |
| 5. | Элемент питания 9 В типа Крона | 1 |
