Особенности: |
Технические характеристики

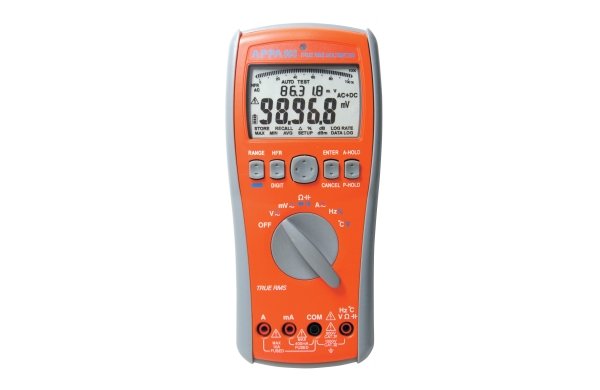

| ТТД нормируются при: (23 ± 5) °С, отн. влажность ≤ 80% | АРРА 503 | ||
| ПОСТОЯННОЕ НАПРЯЖЕНИЕ |
Пределы измерений | 40/400мВ/4/40/400/1000 В | |
| Погрешность | ± (0,03 % + 20 ед. счета) | ||
| Макс. разрешение | 1 мкВ | ||
| Вх. сопротивление | 10 МОм/100 пФ | ||
| Защита входа | =1000 В; ~1000 В | ||
| ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ (AC, AC + DС) |
Пределы измерений | 40 /400 мВ/4 /40 /400 /1000 В | |
| Погрешность | ± (0,07 % + 50 ед. счета) | ||
| Макс. разрешение | 1 мкВ | ||
| Полоса частот | 40 Гц…1 кГц до 1000 В;до 100 кГц до 40 В | ||
| Вх. импеданс | 10 МОм/100 пФ | ||
| Защита входа | =1000 В; 1000 В | ||
| ПОСТОЯННЫЙ ТОК | Пределы измерений | 40/400мА/4/10А | |
| Погрешность | ± (0,2 % + 40 ед. счета) | ||
| Макс. разрешение | 1 мкА | ||
| Защита входа | Предохранитель 10 А/1000 В (вход «А»); 0,44 А/1000 В (вход «мА») | ||
| ПЕРЕМЕННЫЙ ТОК | Пределы измерений | 40/400 мА/4 А/10 А | |
| Погрешность | ± (0,8 % + 80 ед. счета) | ||
| Макс. разрешение | 1 мкА | ||
| Полоса частот | 40 Гц…1 кГц до 10 А | ||
| Защита входа | Предохранитель 10 А/1000 В (вход «А»); 0,44 А/1000 В (вход «мА») | ||
| ЧАСТОТА | Диапазон измерений | 40 Гц… 4 МГц | |
| Погрешность | ± (0,002 % + 10 ед. счета) | ||
| Макс. разрешение | 0,001 Гц | ||
| СОПРОТИВЛЕНИЕ | Пределы измерений | 400 Ом…40 МОм | |
| Погрешность | ± (0,2 % + 30 ед. счета) | ||
| Макс. разрешение | 10 мОм | ||
| Тестовое напряжение | 2,5 В | ||
| ПРОЗВОН ЦЕПИ | Порог срабатывания | ≤50 Ом | |
| Индикация | Непрерывный звуковой сигнал частотой 2 кГц | ||
| ИСПЫТАНИЕ P-N | Макс. ток теста | 0,5 мА | |
| Напряжение теста | 2,5 В | ||
| КОЭФ. ЗАПОЛНЕНИЯ ИМПУЛЬСОВ |
Диапазон измерений | 20… 80 % | |
| Погрешность | ± 1 % (при 20 Гц… 10 кГц, уровень 5В); ± 2 % (для диапазона 50… 80 %) | ||
| Макс. разрешение | 0,1 % | ||
| ЕМКОСТЬ | Пределы измерений | 40 нФ…40 мФ | |
| Погрешность | ± (0,9 % + 2 ед. счета) | ||
| Макс. разрешение | 10 пФ | ||
| ТЕМПЕРАТУРА | Диапазон измерений | -200 °С… 1200 °С | |
| Погрешность | ± (1 % + 6 °С) | ||
| Макс. разрешение | 0,1 °С | ||
| ОБЩИЕ ДАННЫЕ | Измерение ср. кв. зн. | Сигнал произвольной формы | |
| Макс. индикация | 40000 | ||
| Линейная шкала | 48 сегментов | ||
| Интерфейс | USB | ||
| Объем регистратора | 20000 | ||
| Интервалы регистрации | 0,5 с…600 с | ||
| Объем памяти | 1000 показаний | ||
| Скорость измерения | Цифровая шкала: 3 изм./с (5-разрядная индикация); линейная шкала: 20 изм./с | ||
| Автовыключение | 20 мин (возможна блокировка автовыключения) | ||
| Источник питания | 1,5Вх4 шт (тип АА) | ||
| Срок службы батареи | 100 ч | ||
| Условия эксплуатации | Температура: - 20 °С… 60 °С; отн. влажность: не более 80 % | ||
| Габаритные размеры | 95 х 207 х 52 мм | ||
| Масса | 630 г | ||
| Комплект поставки | Измерительные провода (2), зажим типа «крокодил» (2), батарея 1.5 В (4), защитный чехол, руководство по эксплуатации, термопара К-типа (1), адаптер термопары (1), ПО, кабель USB. |
||
1Опорное сопротивление выбирается из ряда: 2; 4; 8; 16; 50; 75; 93; 110; 125; 135; 150; 300; 600; 900; 1200 Ом.
2До 20 А – в течении не более 30 с.
