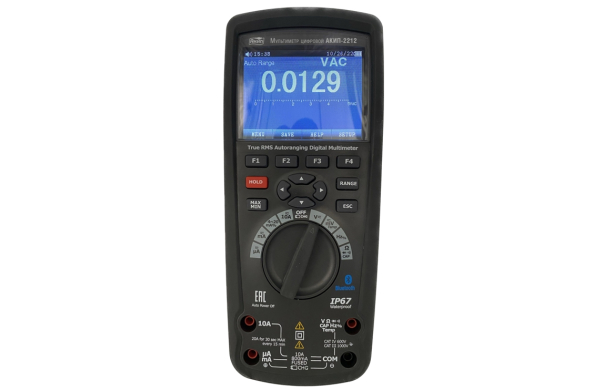

Мультиметр цифровой АКИП-2212

Артикул: 1-389488

  • Базовая погрешность (DCV): ± 0,025%
  • Макс. разрешение (5 разрядов): 1мкВ/ 10 нА/1мОм/ 1 мГц/ 1пФ/ 0,1 °С
  • Отдельный вход «mA/ μA» для слаботочных измерений (0…500 мА)
  • Цифровой регистратор до 200 часов, построение трендов, запись экранов в память
  • Измерение тока петли (LOOP): диапазон «4-20 мА» (масштабирование в %)
  • Регистрация Min/ Max (с метками времени), пиковых значений от 1 мс
  • Относительные измерения: режим ∆-измерений (абс. и относ. % значения)
  • Графический ЖК-индикатор (TFT, «50.000», 10 изм./с), отображение графиков
  • Линейная шкала (61 сегмент, 20 изм./с), подсветка дисплея
  • Удержание ручное (HOLD), автоудержание (AutoHOLD), фильтр НЧ (LPF)
  • Батарейное питание (Li-ion аккумулятор 7,4 В), автовыключение

АКИП-2212 — это современный продвинутый прибор для поиска и устранения неисправностей оснащенный беспроводным интерфейсом Bluetooth. Прибор производит измерение переменного/ постоянного напряжения, переменного/ постоянного тока, тока в диапазоне 4-20 мА% (LOOP), сопротивления, емкости, частоты (электрической и электронной), скважности (%), выполняет тест диодов, проверку отсутствия обрывов в электропроводке, а также измеряет температуру с помощью термопары. Мультиметр оснащен внутренней памятью для хранения и отображения записанных данных. Благодаря прорезиненному, ударопрочному, водонепроницаемому корпусу с двойной изоляцией прибор обеспечивает высокую безопасность работы в жестких условиях эксплуатации. Мультиметр позволяет выявить периодически возникающие сбои в оборудовании и выполнять контроль электрических параметров в ЭУ.

Особенности

  • измерение переменного (АС, AC+DC) и постоянного (DC) напряжения до 1000 В, переменного и постоянного тока до 20 А, частоты до 10 МГц, ёмкости до 10 мФ, сопротивления до 50 МОм и целостности цепи (прозвонка), испытание p-n переходов, изм. уровня сигнала (дБ/ дБм), температуры;
  • измерение среднеквадратичного значения сигналов произвольной формы (TRMS);
  • базовая погрешность (DCV): ± 0,025 %;
  • максимальное разрешение (5 разрядов): 1мкВ/ 10 нА/1мОм/ 1 мГц/ 1пФ/ 0,1 °C;
  • отдельный вход «mA/ μA» для слаботочных измерений (0…500 мА);
  • цифровой регистратор до 200 ч (Rec), построение трендов, запись экрана в память (Save);
  • внутренний таймер: часы (чч:мм), календарь (дд:мм:гггг);
  • режим измерения петли тока (LOOP): диапазон «0-20 мА» (масштабирование в %);
  • регистрация Min/ Max/ AVG (с метками времени), пиковых значений / Peak (от 1 мс);
  • относительные измерения (REL): режим ∆-измерений (абсолютная и относительная % значения);
  • графический ЖК-индикатор (50.000, 10 изм./с), отображение графиков;
  • линейная шкала (61 сегмент, 20 измерений/с), подсветка дисплея;
  • удержание ручное (HOLD), автоудержание (AutoHOLD), фильтр НЧ (LPF);
  • поддержка внешних датчиков и преобразователей тока (опционально);
  • батарейное питание (Li-ion аккумулятор 7,4 В), автовыключение (АРО);
  • ударозащищенное исполнение (выдерживает падение с высоты 2 м);
  • безопасность категории IV 600 В/ категории III 1000 В, исполнение IP67;
  • бесконтактный детектор напряжения;
  • беспроводный интерфейс Bluetooth.

Технические характеристики

Параметр Значение
Постоянное напряжение (DCV)
Пределы измерений мВ 50/ 500 мВ
В 5/ 50/ 500/ 1000 В
Максимальное разрешение мВ 1/ 10 мкВ
В 0,1/ 1 / 10/ 100 мВ
Погрешность измерения ±(0,025 % + 5 е.м.р.)… ±(0,1 % + 5 е.м.р.)
Входной импеданс >10 МОм
Защита входа 1000 В постоянно; ~1000 Вскз
Переменное напряжение (ACV)
Пределы измерений мВ 50/ 500 мВ
В 5/ 50/ 500/ 1000 В
Максимальное разрешение мВ 1/ 10 мкВ
В 0,1/ 1 / 10/ 100 мВ
Погрешность измерения ± (0,3 % + 25 е.м.р.) … ± (3 % + 25 е.м.р.)
Рабая полоса частот 50 … 100 кГц
Входной импеданс >9 МОм
Защита входа 1000 В постоянно; ~1000 Вскз
Переменное напряжение (AC + DC)
Пределы измерений мВ 50/ 500 мВ
M 5/ 50/ 500/ 1000 В
Максимальное разрешение мВ 1/ 10 мкВ
В 0,1/ 1 / 10/ 100 мВ
Погрешность измерений ± (1 % + 25 е.м.р)… ± (3,5 % + 25 е.м.р.)
Постоянный ток (DCA)
Пределы измерений 500 мкА-20 А*
Максимальное разрешение 0,01 мкА … 0,001 А
Погрешность измерения ± (0,1 % + 20 е.м.р)… ± (3 % + 25 е.м.р.)
Переменный ток (ACA)
Максимальное разрешение ± (0,6 % + 25 е.м.р.)… ± (3 % + 25 е.м.р.)
Пределы измерений 50 мкА … 20 А
Рабочая полоса частот 50…100 кГц
Переменный ток AC + DC
Пределы измерений 500 мкА … 20 А
Максимальное разрешение 0,01 мкА … 0,001 А
Погрешность измерений ± (0,6 % + 25 е.м.р.)… ± (3 % + 25 е.м.р.)
Частота (Гц %) (для слаботочных электронных сигналов)
Погрешность измерений ± (0,01 % + 10 е.м.р.)
Максимальное разрешение 0,001 Гц … 0,001 МГц
Диапазон измерений 0,001 Гц….. 10 МГц
Чувствительность ≥ 0,8 Вскз при коэффициенте заполнения 20-80 % и f <100 br="">≥5 Вскз при коэффициенте заполнения 20-80 % и f>100 кГц
Частота (в режиме измерения переменного напряжения ACV)
Диапазон измерений 40 Гц….. 10 кГц
Максимальное разрешение 0,01 … 0,001 кГц
Погрешность измерений ± (0,5 % F измерения)
Чувствительность 1 Вскз
Коэффициент заполнения импульсов (Duty %)
Погрешность ± (1,2 % + 2 е.м.р.)
Диапазон измерений 2…98 % (15 Гц -1 кГц)/ 5…98 % (1 кГц-10 кГц)/ 10…90 % (10 кГц…50 кГц)
Сопротивление (на дополнительном экране – проводимость/ S)
Погрешность ± (2 %*Измерения + 40 е.м.р.)/ ± (2 %*Измерения + 40 е.м.р.); ± (5 %*Измерения + 40 е.м.р.)
Максимальное разрешение 0,001 Ом / 0,01 Ом / 0,0001 кОм / 0,001 кОм/ 0,01 кОм / 0,001 МОм / 0,001 МОм
Пределы измерений 50 Ом/ 500 Ом/ 5 кОм/ 50 кОм/ 500 кОм/ 5 МОм / 50 МОм
Измерение токовой петли (LOOP)
Погрешность ±50 е.м.р.
Диапазон -25 % … 125 %
Индикация значение тока в % (0 мА= -25 %, 4 мА = 0 %, 20 мА = 100 % и 24 мА = 125 %)
Прозвон цепи
Пороговое значение < 30 Ом
Максимальное разрешение 0,01 Ом
Погрешность ± (0,1 % + 10 е.м.р.) …± (5,0 % + 10 е.м.р.)
Напряжение / ток Uхх <1,4 В (ток 1 мА)
Предел тестирования 600 Ом (Uхх ~8 В)
Ёмкость
Максимальное разрешение 0,001 нФ … 0,01 мФ
Погрешность ± (2 % + 40 е.м.р.)
Пределы измерений 5 нФ…10 мФ
Температура (°C/ °F)
Максимальное разрешение 0,1 °С
Погрешность ± (1,0 % +2,5 °С)
Диапазон измерений -50 до 1000 °С
Термопара (тип) К
Общие характеристики
Измерение среднеквадратичного значения сигнал произвольной формы (TrueRMS)
ЖК-индикатор цветной графический (320 х 240 точек)
Максимальная индикация «50.000»
Линейная шкала 61 сегмент (масштаб максимальной индикации «2500»)
Интерфейс (прибор) версия 2.0 + EDR, частотный диапазон 2400…2483,5 МГц
Автовыключение (APOff) 5…60 мин (заводская установка 10 мин, возможна блокировка автовыключения)
Источник питания Li-ion аккумулятор 7,4В/ емкость 2400мАч (до 6 ч), сетевой адаптер ~100 - 240В (10В/ 1 А – только для зарядки)
Условия эксплуатации температура: 5 °С…+40 °С; относительная влажность: не более 80 %
Габаритные размеры 220 × 96 × 60 мм
Масса около 631 г (с батареями)
Исполнение IP 67
* - до 20 А в течение ≤ 30 с (с паузой измерений между каждым тестом 15 минут);
Ref – в режиме измерения уровня (dB/ dBm): выбор из девяти фикс. значений сопротивления 4, 8, 16, 25, 32, 50, 75, 600 и 1000 Ом.
