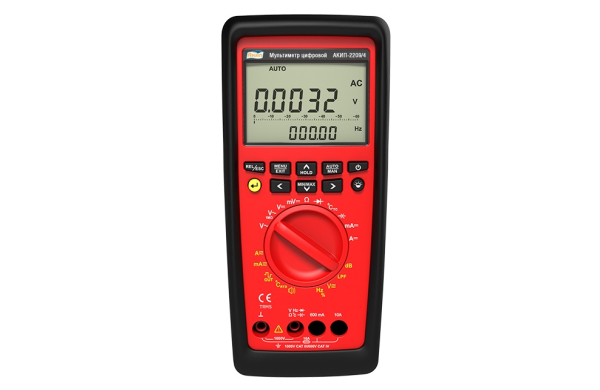

Особенности
- измерение переменного (АС, AC + DC) и постоянного (DC) напряжения до 1000 В, переменного и постоянного тока до 10 А, частоты до 1 МГц, ёмкости до 1 мФ, сопротивления до 60 МОм и целостности цепи, испытание p-n переходов, измерение уровня сигнала (дБ / дБм / дБмкВ), температуры;
- более 30 измеряемых параметров и величин;
- измерение среднеквадратического значения сигналов произвольной формы (TRMS);
- базовая погрешность (DCV): ± 0,05 %;
- максимальное разрешение (5 разрядов): 1 мкВ / 10 нА / 10 мОм / 10 мГц / 10 пФ / 0,1 °C;
- отдельный вход «mA» для слаботочных измерений (0…600 мА);
- встроенный цифровой регистратор: 32,000 ячеек;
- внутренний таймер: часы (чч:мм), календарь (дд:мм:гггг);
- низкоомный вход LoZ для уменьшения паразитных наводок;
- масштабирование шкалы при измерени тока: «0-20 мА» / «4-20 мА»;
- ЖК-индикатор (6,000/60,000, скорость 4 измерений в секунду);
- графическая линейная шкала (61 сегмент, 10 измерений в секунду), подсветка дисплея;
- регистрация Min/ Max/ AVG значений;
- относительные измерения: режим ∆-измерений (абсолютный и относительный % значения);
- функция допускового контроля (все режимы измерений) - «Годен / Негоден» (Go-NoGo);
- удержание (HOLD), режим автоудержание (AutoHold), фильтр НЧ (LPF);
- поддержка внешних датчиков тока (измерение токов до 600 А / 6000 А- опционально);
- батарейное питание, автовыключение (АРО);
- индикация на ЖКИ: напряжение элементов питания, сгорание предохранителя (Fuse);
- поддержка подключения внешнего сетевого адаптера питания (опция);
- безопасность категория IV 600 В / категория III 1000 В;
- интерфейс: RS232 / USB (оптический).
Технические характеристики
| Параметр | АКИП-2209/1 | АКИП-2209/2 | АКИП-2209/3 | АКИП-2209/4 | |
| Постоянное напряжение (DCV) | |||||
| Пределы измерений | мВ | 60 / 600 мВ | |||
| В | 6 / 60 / 600 / 1000 В | ||||
| Максимальное разрешение | мВ | 1 / 10 мкВ | |||
| В | 0,1 / 1 / 10 / 100 мВ | ||||
| Погрешность измерения * | ± (0,05 % + 5 е.м.р.) … ± (0,09 % + 15 е.м.р.) | ||||
| Входной импеданс | > 10 МОм (диапазон «В»), > 10 ГОм (диапазон «мВ») | ||||
| Защита входа | 1000 В пост., ~1000 В скз | ||||
| Переменное напряжение (ACV) | |||||
| Пределы измерений | мВ | 60 / 600 мВ | |||
| В | 6 / 60 / 600 / 1000 В | ||||
| Максимальное разрешение | мВ | 1 / 10 мкВ | |||
| В | 0,1 / 1 / 10 / 100 мВ | ||||
| Погрешность измерения ** | ± (0,5 % + 9 е.м.р.) (кроме «мВ» диапазона) | ||||
| Рабочая полоса частот *** | 15 … 10 кГц | 15 Гц ... 100 кГц | |||
| Входной импеданс | > 10 МОм (диапазон «В»), > 10 ГОм (диапазон «мВ») | ||||
| Защита входа | 1000 В пост., ~1000 В скз | ||||
| Относительный уровень (дБ) | |||||
| Диапазон измерений | - 80 дБ…50 дБ; - 15 дБм…55 дБм | ||||
| Опорный уровень | 0 дБ = 1 В; 0 дБм = 1 мВт, 600 Ом 5 | ||||
| Постоянный ток (DCA) | |||||
| Пределы измерений | 600 мкА - 600 мА | 600 мкА - 16 А 4 | 600 мкА - 10 А 4 | 600 мкА - 10 А 4 | |
| Максимальное разрешение | 10 нА | ||||
| Погрешность измерения * | ± (0,5 % + 5 е.м.р.) … ± (0,9 % + 10 е.м.р.) | ||||
| Переменный ток (ACA) | |||||
| Пределы измерений | 600 мкА - 600 мА | 600 мкА - 16 А 4 | 600 мкА - 10 А 4 | 600 мкА - 10 А 4 | |
| Максимальное разрешение | 10 нА | ||||
| Погрешность измерения ** | ± (1,0 % + 10 е.м.р.) | ||||
| Полоса частот **** | 15 Гц ... 10 кГц | ||||
| Частота / Гц (уровень ≤ 5 В скз) | |||||
| Диапазон измерений | - | - | 6 Гц …600 Гц / 6 / 60 / 600 кГц / 1 МГц | ||
| Разрешение | - | - | 0,01 / 0,1 / 1 / 10 / 100 Гц | ||
| Максимальное разрешение | 10 нА | ||||
| Погрешность | ± (0,05 % + 5 е.м.р.) | ||||
| Частота / В (напряжение) | |||||
| Диапазон измерений | 10 Гц ... 100 кГц | ||||
| Погрешность | ± (0,1 % + 5 е.м.р.) | ||||
| Коэффициент заполнения импульсов (Duty %) | |||||
| Диапазон измерений | 2…98 % (15 Гц -1 кГц) / 5…98 % (1 кГц-10 кГц) / 10…90 % (10 кГц…50 кГц) | ||||
| Погрешность | ± (0,1 % * Изм. + 5 е.м.р.) / ± (0,2 % * Изм. + 5 е.м.р.); ± (0,5 % * Изм. + 5 е.м.р.) | ||||
| Максимальное разрешение | 0,1 % | ||||
| Сопротивление | |||||
| Пределы измерений | 600 Ом / 6 кОм / 60 кОм / 600 кОм / 6 / 60 МОм | ||||
| Максимальное разрешение | 0,01 Ом | ||||
| Погрешность | ± (0,1 % + 10 е.м.р.) … ± (5,0 % + 10 е.м.р.) | ||||
| Напряжение / ток | Uхх < 1,4 В (ток 1 мА) | ||||
| Прозвон цепи | |||||
| Предел тестирования | 600 Ом (Uхх около 8 В) | ||||
| Порог срабатывания | 10 … ≤ 90 Ом (регулируемый, шаг 10 Ом) | ||||
| Индикация | Непрерывный звуковой сигнал f=2 кГц | ||||
| Испытание p-n | |||||
| Диапазон тестирования | 6,000 В (Uхх около 8 В) | ||||
| Максимальное разрешение | 1 мВ | ||||
| Погрешность | ± (0,5 % + 5 е.м.р.) | ||||
| Емкость | |||||
| Пределы измерений | 10 нФ…1000 мкФ | ||||
| Максимальное разрешение | 10 пФ | ||||
| Погрешность | ± (1,0 % + 6 е.м.р.)… ± (5,0 % + 6 е.м.р.) | ||||
| Напряжение теста | 0,7 В максимально | ||||
| Температура (°C / °F) | |||||
| Термопара (тип) | J | - | - 200 … + 1200 °С | - 200 … + 1200 °С | - 200 … + 1200 °С |
| K | - | - 200 … + 1372 °С | - 200 … + 1372 °С | - 200 … + 1372 °С | |
| Термосопротивление (RTD) | Pt100 | - 200 … + 850 °С | - | - 200 … + 850 °С | - 200 … + 850 °С |
| Pt1000 | - 150 … + 850 °С | - | - 150 … + 850 °С | - 150 … + 850 °С | |
| Максимальное разрешение | 0,1 °С | ||||
| Погрешность (прибора) | ± (1 % + 20 е.м.р.) для J, K-типа ± (0,3 % + 15 е.м.р.) для Pt100 / Pt1000 |
||||
| Генератор сигнала / OUT (меандр) | |||||
| Частота выходного сигнала | - | - | 30 Гц … 500 кГц (регулируемая) | ||
| Скважность | - | - | 10 % ... 90 % (регулируемая) | ||
| Уровень | - | - | ±3 В (максимум) без нагрузки | ||
| Таймер | |||||
| Диапазон измерений | 10 часов (09.59.59), режим обратного отсчета | ||||
| Погрешность | ± 1 мин за месяц | ||||
| Максимальное разрешение | 1 секунда | ||||
| Общие данные | |||||
| Измерение среднеквадратического значения | Сигнал произвольной формы (TrueRMS) | ||||
| Максимальная индикация | 6,0000/ 60,000 | ||||
| Линейная шкала | 61 сегмент (масштаб максимальной индикации «2500») | ||||
| Интерфейс (прибор) | RS-232 (оптоизолированный) USB 2,0 | ||||
| Объем регистратора | - | - | 32,000 | 32,000 | |
| Интервалы регистрации | - | - | 0,1 секунда … 60 минут | ||
| Скорость измерения | Цифровая шкала: 4 измерения в секунду (5-разрядная индикация) Линейная шкала: 10 измерений в секунду (28 измерений в секунду) |
||||
| Автовыключение (APOff) | 5 … 60 минут (заводская установка 10 минут, возможна блокировка автовыключения) | ||||
| Источник питания | 1,5 В х 2 штуки (тип АА / LR6) | ||||
| Срок службы батарей | около 100 часов | ||||
| Индикация разряда | < 2,4 В. Контроль напряжения батареи на ЖКИ (вольтметр) | ||||
| Условия эксплуатации | Температура: - 10 °C … 50 °C, относительная влажность: не более 80 % | ||||
| Габаритные размеры | 200 х 91 х 54 мм | ||||
| Масса | около 500 г (с батареями) | ||||
| Исполнение | IP 52 (гнезда IP 20) | ||||
| Примечание | |||||
| * Значения указаны после калибровки DC-Zero (Zero Balancing). | |||||
| ** В режиме (AC + DC): для функции измерения ACV значение погрешности ± (1 %+ 30 е.м.р.), для функции измерения переменного тока ACА значение погрешности ± (1,5 % + 10 е.м.р.). | |||||
| *** Зависимость погрешности измерений напряжения от частотного диапазона входного сигнала (синус). | |||||
| Пределы | Разрешение (k) | Пределы допускаемой основной погрешности | |||
| 15 -45 Гц | > 65 Гц - 1 кГц | > 1 кГц – 20 кГц | > 20 кГц – 100 кГц 3 | ||
| 60,000 мВ 1 | 1 мкВ | ± (0,03·Х + 30·k) | ± (0,03·Х + 30·k) | ||
| 600,00 мВ 1 | 10 мкВ | ||||
| 6,0000 В | 100 мкВ | ± (0,02·Х + 9·k) | ± (0,01·X + 9·k) | ± (0,03·X + 9·k) | ± (0,035·X + 30·k) |
| 60,000 В | 1 мВ | ||||
| 600,00 В | 10 мВ | ||||
| 1000,0 В | 100 мВ | ± (0,02·Х + 9·k) | ± (0,03·Х + 30·k) 2 | - | |
| 1 - диапазон «мВ». 2 - для предела «1000 В» в частотном диапазоне до 10 кГц. 3 - для частот f > 50 кГц значение дополнительно к указанной погрешности измерений составляет ± 2,5 %. |
|||||
| ****- Зависимость погрешности измерений переменного тока от частотного диапазона входного сигнала (синус). | |||||
| Пределы | Пределы допускаемой основной погрешности | ||||
| 15 - 45 Гц | > 65 Гц - 10 кГц | ||||
| 600,00 мкА … 10 А | ± (0,03·Х + 10·k) | ± (0,03·Х + 10·k) | |||
| 4 - для предела «10 A / 16 А» максимальное время измерения тока ≤ 5 минут. Перерыв между такими повторными измерениями ≥ 30 минут. Падение напряжение (Volt drop): 60 мВ (предел 600 мкА / 6 / 60 / 600 мА / 6 А); 300 мВ (предел 10 А). 5 - Опорное сопротивление выбирается в диапазоне значений от 1 Ом до 9999 Ом ( заводская установка 50 Ом). |
|||||
| Особенности | |||||
| Функции измерения напряжения в зависимости от модификации мультиметра | |||||
| Функции измерения напряжения | АКИП-2209/1 | АКИП-2209/2 | АКИП-2209/3 | АКИП-2209/4 | |
| VАС 10 МОм (переменное True RMS / АС) | • | • | • | • | |
| VАС 1 МОм (переменное True RMS/ АС) 1 | Нет | • | • | • | |
| VАС 10 МОм ( 1 кГц ФНЧ/ Low Pass Filter 2) | Нет | • | • | • | |
| VАС 1 МОм ( 1 кГц ФНЧ/ Low Pass Filter 2) | Нет | • | • | • | |
| VАС 10 МОм (измерение уровня / dB measurements) | Нет | • | • | • | |
| VАС 1 МОм (измерение уровня / dBmeasurements) | Нет | • | • | • | |
| VDC & VАСDC | • | • | • | • | |
| 1 Входное сопротивление ~1 МОм. Измерения с таким вх. импедансом минимизирует наводки и ошибочные показания ЖКИ, возникающие в результате емкостной связи при измерении напряжения в ЭУ и системах электропитания. 2 Фильтр нижних частот 1 кГц (LPF). Может использоваться для блокировки ВЧ компонент и высокочастотных импульсов > 1 кГц, например, при измерениях в импульсных цепях управления и на приводах двигателей (ШИМ). |
|||||
| Поддержка внешних т/датчиков и диапазон измерения тока в зависимости от модификации | |||||
| Выбор настройки коэффициент трансформации в меню [Clamp SEL] (и максимально измеряемый ток) | Пределы измерения тока мультиметра (AC-DC) | ||||
| «60 мА» | «600 мА» | «6 А» | |||
| 1:1 | 60 мА | 600 мА | 6 А | ||
| 1:10 | 600 мА | 6 А | 60 А | ||
| 1:100 | 6 А | 60 А | 60 А | ||
| 1:1000 | 60 А | 600 А | 6000 А | ||
| Особенности конструкции и защиты | |||||
| Мультиметр АКИП-2209/1 во входной цепи имеет предохранитель 1,6 А, модификации АКИП-2209/3 и АКИП-2209/4 оснащены плавкой вставкой на 16 А. В отличие от них АКИП-2209/2 - не имеет встроенного предохранителя и предназначен для применения в ЭУ категории 600 В / САТ II (измерения в электропотребителях с более низким рейтингом опасности). | |||||
Комплект поставки
| № | Наименование | Количество |
| 1 | Мультиметр | 1 |
| 2 | Измерительные провода | 2 |
| 3 | Съемные изолирующие колпачки | 2 |
| 4 | Батарея 1,5 В (тип АА) | 2 |
| 5 | Защитный чехол | 1 |
| 6 | Руководство по эксплуатации | 1 |
