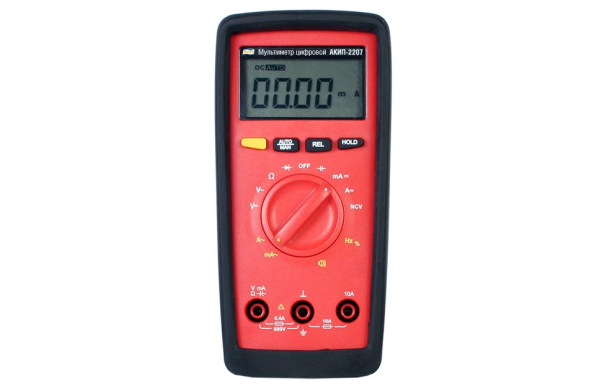

Мультиметр АКИП-2207

Артикул: 1-387644

Измеряет: DCV, ACV, DCA, ACA, Сопротивление, Прозвон цепи, Емкость, Частота, Проверка диодов; Напряжение постоянное: 600 В; Напряжение переменное: 600 В; Разрешение по напряжению: 0,1 мВ; Ток постоянный: 10 А; Ток переменный: 10 А; Разрешение по току: 0,01 мА; Сопротивление максимум: 40 МОм; Разрешение по сопротивлению: 0,1 Ом; Емкость максимум: 200 мкФ; Разрешение по емкости: 1 пФ; Частота максимум: 500 кГц; Разрешение по частоте: 0,001 Гц; Базовая погрешность: 1 %; Интерфейс: нет; Измерение температуры: нет; Прозвон цепи: Да; Проверка диодов: Да; Особенности: Бесконтактный детектор напряжения (NCV). Рабочий диапазон напряжения (ACV) 20 Гц …750 Гц. Измерение коэф. заполнения импульсов (2%-98%). Отдельный вход «mA» для слаботочных измерений (0…400 мА). Режим удержания показаний (HOLD), относительные измерения (REL/ Zero). ЖК- индикатор (3 ¾, макс. «3.999», 3 изм./с), подсветка экрана, автовыключение питания (MoFF). Класс исполнения IP52, рейтинг электробезопасности 1000В кат II/600В кат III. Питание 2 батареи 1,5В (тип АА/ LR6); TrueRMS: нет

Особенности

  • измерение переменного и постоянного напряжения до 600 В, переменного и постоянного тока до 10 А, частоты (напряжение и ток), емкости, сопротивления, испытание p-n переходов, проверка целостности цепи (прозвонка);
  • базовая погрешность (DCV): ± 1,0 %;
  • максимальное разрешение: 0,1 мВ / 0,01 мА / 0,1 Ом / 0,001 Гц / 1 пФ / 1 °C;
  • измерение среднеквадратического значения сигналов синусоидальной формы (RMS);
  • ручной или автовыбор пределов измерений;
  • режим удержания показаний Hold;
  • бесконтактный индикатор напряжения (режим NCV);
  • ЖК-индикатор (6,000);
  • батарейное питание, индикация состояния источников питания, автовыключение;
  • исполнение IP52, безопасность (категория III 600 В/ категория II 1000 В).

Технические характеристики

Параметр АКИП-2207 АКИП-2207/1
Постоянное напряжение DCV (диапазон мВ)
Пределы измерений 400 мВ 400 мВ
Погрешность ± (1,0 % + 9 е.м.р.) ± (0,75 % + 2 е.м.р.)
Максимальное разрешение 0,1 мВ 0,1 мВ
Постоянное напряжение DCV (диапазон В)
Пределы измерений 4; 40; 400; 600 В 4; 40; 400; 1000 В
Погрешность ± (0,09 % + 2 е.м.р.) ± (0,5 % + 2 е.м.р.)
Максимальное разрешение 1 мВ
Входящее сопротивление 10 МОм 1
Защита входа 600 В пост. / скз 1000 В пост. / скз
Переменное напряжение ACV (диапазон мВ)
Пределы измерений 400 мВ 400 мВ
Погрешность ± (2,0 % + 9 е.м.р.) ± (1,5 % + 5 е.м.р.)
Максимальное разрешение 0,1 мВ 0,1 мВ
Переменное напряжение ACV (диапазон В)
Пределы измерений 4; 40; 400; 600 В 4; 40; 400; 1000 В
Погрешность ± (1,0 % + 9 е.м.р.) ± (1,0% + 5 е.м.р.) … ± (1,0% + 10 е.м.р.)
Максимальное разрешение 1 мВ
Полоса частот 20 Гц … 750 Гц 20 Гц … 1000 Гц
Входящий импеданс 10 МОм / 100 пФ
Защита входа 600 В пост. / скз 1000 В пост. / скз
Постоянный ток DCA
Пределы измерений 4; 10 А* 10 А*
Погрешность ± (2,0 % + 5 е.м.р.) ± (1,5 % + 5 е.м.р.)
Максимальное разрешение 1 мА
Защита входа Предохранитель 16 А
DCA (диапазон мА)
Пределы измерений 40; 400 мА
Погрешность ± (1,5 % + 9 е.м.р.) ± (0,8 % + 2 е.м.р.)
Максимальное разрешение 10 мкА
Защита входа Предохранитель 1,6 А
Переменный ток ACA
Пределы измерений 4; 10 А* 10 А*
Погрешность ± (2,5 % + 9 е.м.р.) ± (2,0 % + 5 е.м.р.)
Максимальное разрешение 1 мА
Полоса частот 20 Гц … 750 Гц 20 Гц … 1000 Гц
Защита входа Предохранитель 16 А
ACA (диапазон мА)
Пределы измерений 40; 400 мА
Погрешность ± (1,5 % + 9 е.м.р.) ± (1,0 % + 5 ед. счета)
Максимальное разрешение 10 мкА
Защита входа Предохранитель 1,6 А
Частота
Диапазон измерений 2 10 Гц, 100 Гц, 1 , 10, 100, 500 кГц
Погрешность ± (0,2 % + 2 е.м.р.)
Максимальное разрешение 0,001 Гц
Чувствительность ≥ ~ 5 В скз (в зависимости от частоты диапазона)
Сопротивление
Пределы измерений 400 Ом; 4; 40; 400 кОм; 4; 40 МОм
Погрешность ± (0,8 % + 5 е.м.р.)
Максимальное разрешение 0,1 Ом
Тестовое напряжение 0,5 В (Uхх), максимальный ток 0,1 мкА
Защита входа 500 В пост. / скз
Прозвон цепи
Порог срабатывания 75 Ом (≤ 200 Ом)
Индикация Непрерывный звуковой сигнал частотой 2 кГц
Защита входа 500 В
Испытание p-n
Максимальный ток теста ~ 0,1 мА
Напряжение теста 1,1 В
Защита входа 500 В
Емкость
Диапазон измерений 5 нФ … 200 мкФ
Погрешность ± (1,5 % + 10 е.м.р.) … ± (5 % + 40 е.м.р.)
Максимальное разрешение 1 пФ
Температура
Диапазон измерений - 0 °C … + 1300 °C
Погрешность - ± (2,0 % + 3 е.м.р.)
Максимальное разрешение - 1 °C
Общие данные
Измерение среднеквадратического значения Сигнал синусоидальной формы (RMS)
Максимальное индицируемое число «3999»
ЖКИ (3 ¾) 50 х 24 мм 58 х 31 мм
Скорость измерения 3 измерения в секунду
Автовыключение 10 минут
Источник питания 2 х 1,5 В тип ААА (LR03) 2 х 1,5 В тип АА (LR6)
Условия эксплуатации Температура 0…50 °C, относительная влажность, не более 80 %
Габариты (в чехле) 74 х 154 х 47 мм 86 х 188 х 53 мм
Масса 350 г 480 г

* - Измерение силы тока до 5 минут с последующим перерывом в работе не менее 15 минут. Допускается измерение максимального тока 12 А в течение 30 секунд для АКИП-2207, 16 А в течение 30 секунд для АКИП-2207/1.
1 - Входное сопротивление: ≥ 20 МОм на пределе «400 мВ» для АКИП-2207/1.
2 - Минимально измеряемая частота: от 9 Гц (АКИП-2207), от 1 Гц (АКИП-2207/1).

Комплект поставки

Наименование Количество
1 Мультиметр АКИП-2207 1
2 Набор кабелей 1
3 Защитный чехол 1
