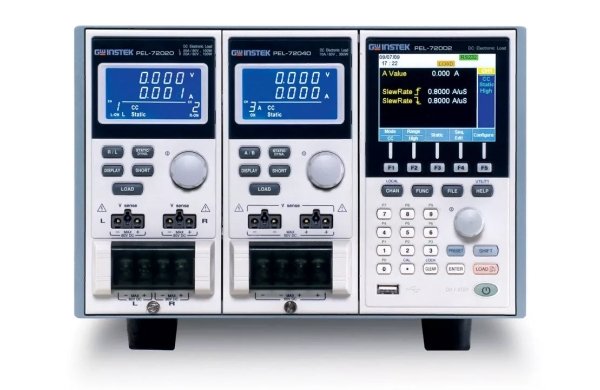

| Модульная система электронных нагрузок GW Instek PEL-72041 Благодаря специальным режимам и высоким техническим параметрам (высокая скорость реакции, высокая разрядность и точность воспроизведения параметров) новые нагрузки производства компании Good Will Instrument позволяют провести полное тестирование источников тока и напряжения с использованием высокоэффективного скоростного моделирования реальных процессов. Данная серия использует гибкую модульную конфигурацию, позволяющую провести тестирование как маломощных (до 100 Вт), так и высокомощных (до 7 кВт) источников, а также провести испытания многоканальных устройств. • Режимы работы нагрузки: постоянный ток; постоянное напряжение и постоянное сопротивление • Высокая точность и разрешение, динамический режим работы • Регулируемая скорость нарастания нагрузки • Мультиканальный режим (до 8 каналов) • Параллельное соединение модулей для увеличения нагрузки • Функция контроля (управления параметрами нагрузки) - внешним сигналом • Режим симуляции нагрузки (задание последовательности функций) • Установка ограничения по мощности, току, напряжению, температуре • 4-х проводная схема подключения нагрузки • Интерфейсы USB / RS-232 (опция – GPIB |
| Характеристики | |||
| Входные параметры | |||
| Диапазон | Низкий | Высокий | |
| Мощность | 350 Вт | 350 Вт | |
| Ток в нагрузке | 0 … 1 А | 0 … 10 А | |
| Напряжение на нагрузке | 2,5 … 500 В | 2,5 … 500 В | |
| Режим постоянного напряжения | |||
| Диапазон уст-ки | 2,5 … 500 В | ||
| Дискр. установки | 20 мВ | ||
| Погрешность установки | ±(0,1% Uуст+0,1 % Uконечн) | ||
| Режим постоянного сопротивления | |||
| Диапазон установки (Ом) | 0,025 … 100 (350 Вт/16 В) 1,25 – 5 К (350 Вт/80 В) |
||
| Погрешность установки | 100 Ом: ±(0,2%) 5 кОм: ±(0,1%) При Uвх≥2,5 В |
||
| Режим постоянного тока, статический режим | |||
| Диапазон установки | 0 … 7А | 0 … 70 А | |
| Дискретность установки | 1 мА | 10 мА | |
| Погрешность установки | ±(0,1% Iуст+0,1% I конечн) | ±(0,1% Iуст+ 0,2% Iконечн) | |
| Режим постоянного тока, динамический режим | |||
| Диапазон установки | 0 … 5 А0 – 4 А | 0 … 40 А | |
| Разрешение | 1 мА | 10 мА | |
| Диапазон скорости | 0,001… 0,28 А/мкс | 0,001… 0,28 А/мкс | |
| Дискретность уст. скорости | 0,001 мА/мкс | 0,001 мА/мкс | |
| Диапазон уст. периода (T1 и Т2) | 0,025 мс … 10 мс / 1 мс … 30 с | ||
| Дискретность уст. периода | 1 мкс / 1 мс | ||
| Погрешность | 1 мкс / 1 мс + 100 ppm | ||
| Защита от перегрузки по мощности | |||
| Диапазон | 1 … 225 Вт | 1,75 …357 Вт | |
| Разрешение | 1,25 Вт | 1,75 Вт | |
| Погрешность | ±(2 % Pуст+0,25% Pконечн) | ||
| Защита от перегрузки по току | |||
| Диапазон | 0 … 40,8 А | 0 … 71,4 А | |
| Разрешение | 0,1 А | 0,175 А | |
| Погрешность | ±(2 % Iуст+0,25% Iконечн) | ||
| Защита от перегрузки по напряжению | |||
| Диапазон | 1 .. 81,6 В | 1 .. 81,6 В | |
| Разрешение | 0,2 В | 0,2 В | |
| Погрешность | ±(2 % Uуст+0,25% Uконечн) | ||
| Защита по температуре | |||
| Предел | 85 °С | ||
| Номинальная мощность | 385 Вт | ||
| Измерение напряжения | |||
| Диапазон | 0 … 16 В | 0 … 80 В | |
| Разрешение | 0,5 мВ | 2,5 мВ | |
| Погрешность измерения | ±(0,05% Uизм+0,05% Uконечн) | ||
| Измерение тока | |||
| Диапазон | 0 … 7А | 0 … 70А | |
| Разрешение | 0,175 мА | 1,75 мА | |
| Погрешность измерения | ±(0,1% Iизм+0,1% Iконечн) | ||
| Режим КЗ | |||
| Ток (CC) | 7,7 / 7 А | 77 / 70 А | |
| Напряжение (CV) | 0 В | ||
| Сопротивление (CR) | 1,25 Ом | 0,025 Ом | |
| Общие данные | |||
| Вх. сопротивление | 800 кОм (нагрузка отключена) | ||
| Вес | 3,8 кг | ||
