- Диапазон сопротивлений 15 Ом…300 кОм
- Максимальная нагрузка 3?кВт, максимальное напряжение 250?Вэфф
- Погрешность 0,1%
- Диапазон частот 0?Гц…10?кГц
- Температурный коэффициент < 10 ppm/°C
- 2-, 4-полюсная схема подключения
- Интерфейс RS-232 (опция — GPIB)

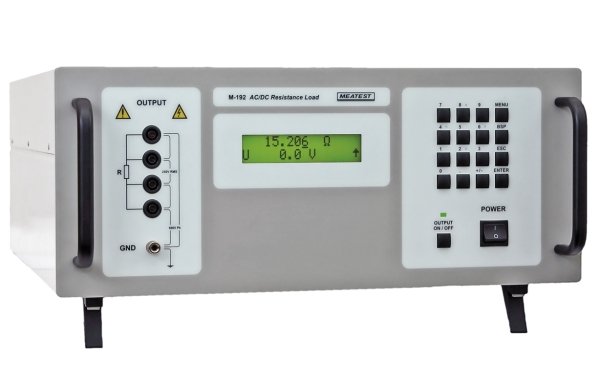

Прибор M-192 представляет собой точную мощную нагрузку с регулируемым сопротивлением от 15,000 Ом до 300 кОм. Нагрузку можно использовать при сопротивлении до 3000 Ом и напряжении до 250 Вэфф. Диапазон частот — от постоянного тока до 10 кГц. Нагрузка устроена как набор мощных резистивных сегментов, переключаемых посредством реле. Нагрузка хорошо подходит для применения в автоматических испытательных системах. В стандартной комплектации прибор оборудован интерфейсом RS-232, а в качестве опции может комплектоваться интерфейсом GPIB (IEEE488).
Нагрузка выпускается в двух версиях:
- Базовая версия M-192 с 60 фиксированными значениями сопротивления в диапазоне от 15 до 4700 Ом.
- Полная версия M-192A с непрерывным диапазоном сопротивлений от 15,000 Ом до 300 кОм и встроенным вольтметром.
Технические характеристики
Основные сведения
Диапазон сопротивлений |
15,0…4700 Ом (M-192)15,000 Ом…300 кОм (M-192A) |
Разрешение |
Фиксированные значения?(M-192)0,001?Ом…1 кОм (M-192A) |
Температурный коэффициент |
< 10?ppm/°C |
Максимальная рассеиваемая мощность |
3000 Вт |
Максимальное напряжение |
250 Вэфф |
Встроенный вольтметр (только M-192A) |
Диапазон 300?В, разрешение 0,1?В |
Схема подключения |
2-, 4-полюсная |
Дистанционное управление |
RS232 (опция — IEEE488) |
Размеры |
430 x 190 x 500 мм (Ш x В x Г) |
Масса |
15 кг |
Погрешность сопротивления (в версии M-192 — только до 4700 Ом)
Диапазон |
Пост. ток…120 Гц |
120 Гц…1 кГц |
1…10 кГц |
15,000…99,999?Ом |
0,1 % + 30 мОм |
0,2 % + 30 мОм |
0,2 % + 30 мОм |
100,00 Ом…3,000?кОм |
0,1 % |
0,1 % |
0,2 % |
3,001…30,00 кОм |
0,1 % |
0,2 % |
2 % |
30,1…100,0 кОм |
0,2 % |
0,2 % |
-- |
101…300 кОм |
0,5 % |
2 % |
-- |
Погрешность вольтметра (только M-192A)
Диапазон |
Пост. ток |
Перем. ток |
1,0…299,9 В |
0,1 % + 0,2 В |
0,2 % + 0,2 В |
Принадлежности
Принадлежности, входящие в комплект поставки
Сетевой шнур |
1 шт. |
Руководство по эксплуатации |
1 шт. |
Протокол испытаний |
1 шт. |
Опции (заказываются отдельно)
Кабель GPIB (IEEE488) |
IEEE488/IEEE488, 2?м |
Модификации
Версии |
M192-V0000 |
15…4700 Ом, 60 фиксированных значений,?RS-232 |
M192A-V0000 |
15…300000 Ом, вольтметр,?RS-232 |
Интерфейс |
M192-V0xxx |
RS-232 |
M192-V2xxx |
GPIB (IEEE488) |
Корпус |
M192-Vxx0x |
настольная версия |
M192-Vxx1x |
модуль для монтажа в 19-дюймовой стойке, 3HE |
