Особенности:
• Входные параметры нагрузки: постоянное напряжение до 150 В, ток до 300/ 360/ 500 А, мощность до 175/ 350/ 1050 Вт
• Блок расширения: 150 В/ 420 А/ 2100 Вт
• Режимы работы: постоянное напряжение (CV), постоянный ток (CC), постоянное сопротивление (CR), постоянная мощность (CP)
• Динамический режим для CC и CR с регулируемой скоростью нарастания нагрузки
• Комбинация режимов: CC+CV, CP+CV, CR+CV
• Параллельное соединение нагрузок для увеличения мощности до 9,45 кВт (максимально 5 нагрузок или 1 нагрузка + 4 модуля расширения)
• Высокая точность и разрешение
• Режим защиты от перегрева (OHP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP), от пониженного напряжения (UVP), от переполюсовки (REV)
• Функция контроля (управления параметрами нагрузки) - внешним сигналом
• Интерфейсы USB ,RS-232, GPIB (опция), GO/NG (допусковый контроль)
• Совместимость с LabView, VB, C, C++
• Три диапазон установки значений: низкий (L), средний (M), высокий (H)
ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
ВХОДНЫЕ ПАРАМЕТРЫ |

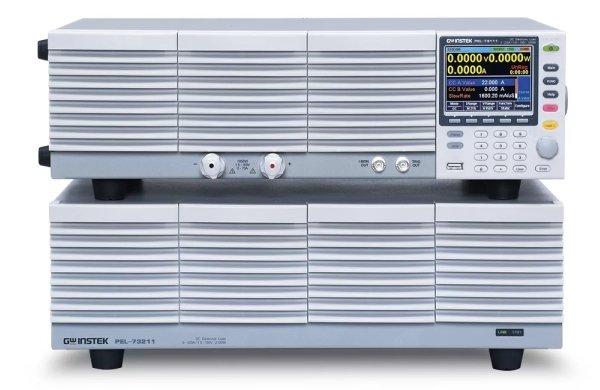

Тип нагрузки | PEL-73211 |
Мощность | 2100 Вт | |
Ток в нагрузке | 0 … 420 А | |
Напряжение на нагрузке |
1,5… 150 В | |
ПАРАЛЕЛЛЬНОЕ ПОДКЛЮЧЕНИЕ |
Макс. мощность | 9,45 кВт |
РЕЖИМ ПОСТОЯННОГО НАПРЯЖЕНИЯ |
Диапазон уст. | H: 1,5 … 150 В L: 1,5… 15 В |
Дискр. установки | - | |
Погрешность уст. | - | |
РЕЖИМ ПОСТОЯННОГО СОПРОТИВЛЕНИЯ СТАТИЧЕСКИЙ РЕЖИМ |
Диапазон установки (Ом) |
28,0002 С … 484,8 мкс (35,7135 мОм … 2,08334 Ом) |
Дискр. установки | - | |
Погрешность уст. | ±(1,2%*Rуст+ 1,1% Rконеч) | |
РЕЖИМ ПОСТОЯННОГО СОПРОТИВЛЕНИЯ ДИНАМИЧЕСКИЙ РЕЖИМ |
Диапазон скорости |
1,6 мА … 1,6 А/мкс 160 мкА … 160 мА/мкс - |
Погрешность уст. | - | |
Разрешение | - | |
Диапазон уст. периода (T1 и Т2) |
0,025 мс … 10 мс 1 мс … 30 с |
|
Погрешность уст. тока |
0,4 % от предела | |
Дискретность уст. периода |
1 мкс / 1 мс | |
Погрешность | 1 мкс / 1 мс + 100 ppm | |
РЕЖИМ ПОСТОЯННОГО ТОКА, СТАТИЧЕСКИЙ РЕЖИМ |
Диапазон установки |
420 А |
Дискретность уст. | - | |
Погрешность уст. | ±(1,2%*Iуст+1,1%*I конечн) | |
РЕЖИМ ПОСТОЯННОГО ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ |
Диапазон скорости |
16 мА … 16 А/мкс 1,6 мА … 1,6 А/мкс - |
Погрешность уст. | - | |
Разрешение | - | |
Диапазон уст. периода (T1 и Т2) |
0,025 мс … 10 мс 1 мс … 30 с |
|
Погрешность уст. тока |
0,4 % от предела | |
Дискретность уст. периода |
1 мкс / 1 мс | |
Погрешность | 1 мкс / 1 мс + 100 ppm | |
РЕЖИМ ПОСТОЯННОЙ МОЩНОСТИ |
Диапазон установки |
210 … 2100 Вт 21 … 210 Вт 2,1 … 21 Вт |
Дискретность уст. | - | |
Погрешность уст. | - | |
ЗАЩИТА | OVP | - |
OCP | - | |
OPP | - | |
OHP | - | |
UVP | - | |
REV | - | |
ИЗМЕРЕНИЕ | Вольтметр | - |
Амперметр | - | |
Амперметр (парал. подкл.) |
- | |
ОБЩИЕ ДАННЫЕ |
Напряж. питания | 100 ~ 230 В ±10% ; 50/60 Гц ± 2 Гц |
Интерфейсы | USB ,RS-232, GPIB (опция) | |
Габ. размеры | PEL-73021/73041 – 214,5 х 124 х 400 мм, PEL-73111 – 429,5 х 128 х 400 мм PEL-73211 - 427,7 х 147,8 х 592,5 мм |
|
Масса | PEL-73021 – 6 кг, PEL-73041 – 7 кг, PEL-73111 – 17 кг, PEL-73211 – 23 кг | |
Опции | GTL-120: Тестовый кабель (40 А) Опция 01: Интерфейс GPIB. Устанавливается на заводе. GTL-255: Интерфейсный кабель объединения нагрузок (300 м) |
Опции
Опция PEL-004 (GPIB) для PEL-73xxx-серии | |
Опция блока расширения PEL-73211H |
