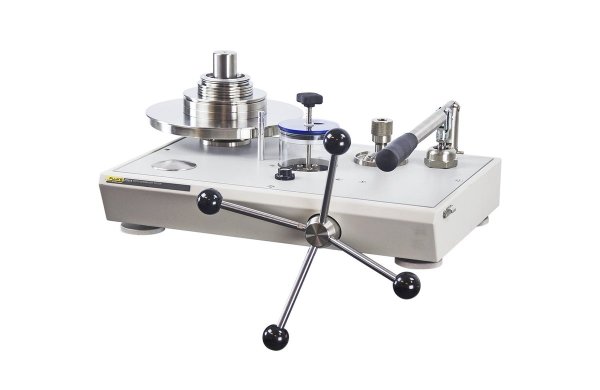

Гидравлический грузопоршневой манометр Hydraulic Deadweight Tester
С масляным управлением – одиночный PCU
Диапазон давления от 20 до 700 кгс/см²
С целью расширения рабочего диапазона грузопоршневой манометр P3100 выпускается в вариантах с одним или двумя поршнями. В качестве единиц измерения могут использоваться МПа, фунты/кв. дюйм, бар, кгс/см². Эти надежные приборы демонстрируют высокую точность, скорость и простоту использования. Устройства отличаются встроенным заливным насосом для систем большого расхода, индикаторами хода поршней и высокачественным винтовым прессом для точного контроля давления.
- Диапазоны давлений до 4 000 бар
- Стандартная точность 0,015 % от показаний (опционально 0,008 %)
- Один или два поршня
- Встоенные ручные насосы в стандартной комплектации
- Монтированный спиртовой уровень с регулируемой опорой
- Устройства могут быть приведены в соответствие с региональными стандартами силы тяжести FOC
|
Диапазоны давления |
|
| Масляный наполнитель | Диапазоны до 1 400 бар |
|
Точность |
|
| Точность* | ±0,015 % показаний (по заказу ± 0,008 %) |
| *Точность определяется как % показаний от 10 до 100 % диапазона поршня при использовании в соответствии с поправками, указанными в поверочном сертификате. Менее 10 % ± (класс точности) х 10 % диапазона поршня. | |
|
Материалы |
|
| Эталонный утяжелитель | Немагнитная аустенитная нержавеющая сталь серии 3 |
| Весовая плотность | 7,8 г/см³ |
| Дополнительные разновесы | Алюминий, обработанный специальным горячим раствором |
| Весовая плотность | 2,7 г/см³ |
| Материал поршня | Карбид вольфрама с никелевой связкой Плотность – 15 г/см³ |
| Материал цилиндра | Закаленная мартенситная сталь Карбид вольфрама (давление воды более 3,5 МПа (35 бар) |
| Коэффициенты теплового расширения | Масляный поршень/цилиндр – 16,5 миллионных долей / °C Вода (более 3,5 МПа (35 бар) – 11 миллионных долей / °C |
|
Общие характеристики |
|
| Адаптеры контрольных отверстий | 1/8, 1/4, 3/8 и ½ NPT или BSP |
| Масса прибора | 16 кг |
| Габариты прибора | (Ш х Г х В): 17,5 x 12 x 8,5 |
| Масса набора утяжелителей (типовая) | 36 кг |
| Объем резервуара | 150 см³ |
| Рабочий объем винтового пресса | 5,5 см³ |
| Рабочий объем насоса | 4,7 см³ на ход |
| Материалы уплотнительного кольца | Бутадиенакрилонитрильный каучук в стандартной комплектации, Viton и EPDM по заказу |
|
Привесы |
|
| Минимальные стандартные привесы | До 3,5 МПа (35 бар): 10 кПа (0,1 бар) От 3,5 до 35 МПа (от 35 до 350 бар): 100 кПа (1 бар) От 35 до 140 МПа (от 350 до 1400 бар): 200 кПа (2 бар) Модель P3112: 10 кПа (0,1 бар) |
| Дополнительные разновесы | До 3,5 МПа (35 бар): 1 кПа (0,01 бар) От 3,5 до 35 МПа (от 35 до 350 бар): 10 кПа (0,1 бар) От 35 до 140 МПа (от 350 до 1400 бар): 20 кПа (0,2 бар) |
|
Рабочая жидкость |
|
| Минеральное масло | Веретенное масло Shell 22, по нашей классификации 55–655, вязкость 40 сантистокс при 20 °C |
|
Дополнительные возможности |
|
| Программное обеспечение PressCal | Программное обеспечение на базе Windows, позволяющее пользователям легко применять все необходимые поправки для улучшения качества работы грузопоршневого манометра. После этого данные калибровки сохраняются и (или) используются для автоматического создания поверочного сертификата. Программное обеспечение PressCal входит в стандартный комплект приборов с погрешностью 0,008 %. |
