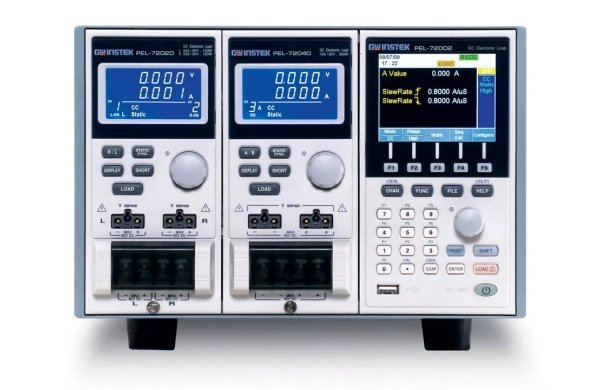

Модульная система электронных нагрузок GW Instek PEL-72030

Артикул: 1-6707

• Мощность: 250 Вт
• Ток в нагрузке: 0 … 40 А
• Напряжение на нагрузке: 1… 80 В
• Номинальная мощность: 33 Вт/275 Вт
• Вх. сопротивление: 800 кОм (нагрузка отключена)
Режим постоянного напряжения
• Диапазон уст-ки: 1… 80 В
• Дискр. установки: 20 мВ
Режим постоянного сопротивления
• Диапазон установки (Ом):
  • 0,3 … 1,2К (30 Вт/16 В)/15 – 60К (30 Вт/80 В)
  • 0,075 … 150 (250 Вт/16 В)/1,875 – 7,5 К(250 Вт/80 В)
• Вес: 3,8 кг





Модульная система электронных нагрузок GW Instek PEL-72030


Благодаря специальным режимам и высоким техническим параметрам (высокая скорость реакции, высокая разрядность и точность воспроизведения параметров) новые нагрузки производства компании Good Will Instrument позволяют провести полное тестирование источников тока и напряжения с использованием высокоэффективного скоростного моделирования реальных процессов. Данная серия использует гибкую модульную конфигурацию, позволяющую провести тестирование как маломощных (до 100 Вт), так и высокомощных (до 7 кВт) источников, а также провести испытания многоканальных устройств.

• Режимы работы нагрузки: постоянный ток; постоянное напряжение и постоянное сопротивление
• Высокая точность и разрешение, динамический режим работы
• Регулируемая скорость нарастания нагрузки
• Мультиканальный режим (до 8 каналов)
• Параллельное соединение модулей для увеличения нагрузки
• Функция контроля (управления параметрами нагрузки) - внешним сигналом
• Режим симуляции нагрузки (задание последовательности функций)
• Установка ограничения по мощности, току, напряжению, температуре
• 4-х проводная схема подключения нагрузки
• Интерфейсы USB / RS-232 (опция – GPIB




Характеристики
Входные параметры
Каналы L R R
Диапазон   Низкий Высокий
Мощность 30 Вт 250 Вт 250 Вт
Ток в нагрузке 0 … 5 А 0 – 4 А 0 … 40 А
Напряжение на нагрузке 1… 80 В 1… 80 В 1… 80 В
Режим постоянного напряжения
Диапазон уст-ки 1… 80 В
Дискр. установки 20 мВ
Погрешность установки ±(0,1% Uуст+0,1 % Uконечн)
Режим постоянного сопротивления
Диапазон установки (Ом) 0,3 … 1,2К (30 Вт/16 В)
15 – 60К (30 Вт/80 В)
0,075 … 150 (250 Вт/16 В)
1,875 – 7,5 К(250 Вт/80 В)
Погрешность установки 12 кОм: ±(0,2%)
60 кОм: ±(0,1%)
При Uвх≥2,5
150 Ом: ±(0,2%)
7,5 кОм: ±(0,1%)
При Uвх≥2,5 В
Режим постоянного тока, статический режим
Диапазон установки 0 … 5 А 0 – 4 А 0 … 40 А
Дискретность установки 1,25 мА 1 мА 10 мА
Погрешность установки ±(0,1% Iуст+0,1% I конечн) ±(0,1%I уст+0,2% I конечн)
Режим постоянного тока, динамический режим
Диапазон установки 0 … 5 А 0 – 4 А 0 … 40 А
Разрешение 1,25 мА 1 мА 10 мА
Диапазон скорости 0,8 … 200 мА/мкс 0,64 … 160 мА/мкс 6,4 … 1600 мА/мкс
Дискретность уст. скорости 0,8 мА/мкс 0,64 мА/мкс 64 мА/мкс
Диапазон уст. периода (T1 и Т2) 0,025 мс … 10 мс / 1 мс … 30 с
Дискретность уст. периода 1 мкс / 1 мс
Погрешность 1 мкс / 1 мс + 100 ppm
Защита от перегрузки по мощности
Диапазон 1 … 30,6 Вт 1 … 225 Вт
Разрешение 0,15 Вт 1,25 Вт
Погрешность ±(2 % Pуст+0,25% Pконечн)
Защита от перегрузки по току
Диапазон 0 … 5,1 А 0 … 40,8 А
Разрешение 0,0125 А 0,1 А
Погрешность ±(2 % Iуст+0,25% Iконечн)
Защита от перегрузки по напряжению
Диапазон 1 … 81,6 В 1 .. 81,6 В
Разрешение 0,2 В 0,2 В
Погрешность ±(2 % Uуст+0,25% Uконечн)
Защита по температуре
Предел 85 °С
Номинальная мощность 33 Вт 275 Вт
Измерение напряжения
Диапазон 0 … 16 В/0 … 16 В; 0 … 80 В 0 … 16 В/0 … 80 В
Разрешение 2,5 мВ/0,5 мВ; 2,5 мВ 0,5 мВ/2,5 мВ
Погрешность измерения ±(0,05% Uизм+0,05% Uконечн)
Измерение тока
Диапазон 0 … 20 А/0 … 5 А 0 … 4 А/0 … 40 А
Разрешение 0,0625 мА/0,15625 мА 0,125 мА/1,25 мА
Погрешность измерения ±(0,1% Iизм+0,1% Iконечн)
Режим КЗ
Ток (CC) 5,5 / 5 А 4,4 / 4 А 44 / 40 А
Напряжение (CV) 0 В
Сопротивление (CR) 15 Ом; 0,3 Ом 1,875 Ом 0,0375 Ом
Общие данные
Вх. сопротивление 800 кОм (нагрузка отключена)
Вес 3,8 кг
