Особенности:
• Входные параметры нагрузки: постоянное напряжение до 150 В, ток до 300/ 360/ 500 А, мощность до 175/ 350/ 1050 Вт
• Блок расширения: 150 В/ 420 А/ 2100 Вт
• Режимы работы: постоянное напряжение (CV), постоянный ток (CC), постоянное сопротивление (CR), постоянная мощность (CP)
• Динамический режим для CC и CR с регулируемой скоростью нарастания нагрузки
• Комбинация режимов: CC+CV, CP+CV, CR+CV
• Параллельное соединение нагрузок для увеличения мощности до 9,45 кВт (максимально 5 нагрузок или 1 нагрузка + 4 модуля расширения)
• Высокая точность и разрешение
• Режим защиты от перегрева (OHP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP), от пониженного напряжения (UVP), от переполюсовки (REV)
• Функция контроля (управления параметрами нагрузки) - внешним сигналом
• Интерфейсы USB ,RS-232, GPIB (опция), GO/NG (допусковый контроль)
• Совместимость с LabView, VB, C, C++
• Три диапазон установки значений: низкий (L), средний (M), высокий (H)

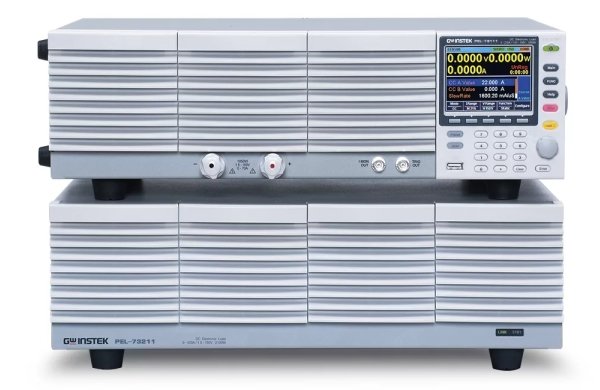

| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| ВХОДНЫЕ ПАРАМЕТРЫ |
Тип нагрузки | PEL-73111 |
| Мощность | 1050 Вт | |
| Ток в нагрузке | 0 … 210 А | |
| Напряжение на нагрузке |
1,5… 150 В | |
| ПАРАЛЕЛЛЬНОЕ ПОДКЛЮЧЕНИЕ |
Макс. мощность | 5250 Вт |
| РЕЖИМ ПОСТОЯННОГО НАПРЯЖЕНИЯ |
Диапазон уст. | H: 1,5 … 150 В L: 1,5… 15 В |
| Дискр. установки | H: 10 мВ / L: 1 мВ | |
| Погрешность уст. | ±(0,1%*Uуст+0,1%*Uконечн) | |
| РЕЖИМ ПОСТОЯННОГО СОПРОТИВЛЕНИЯ СТАТИЧЕСКИЙ РЕЖИМ |
Диапазон установки (Ом) |
140,0016 С … 2,4 мс (7,1427 мОм … 416,6667 Ом) 14,0001 С … 242,4 мкс (71,427 мОм … 4,16667 кОм) 1,40001 С … 24,24 мкс (714,27 мОм … 41,6667 кОм) |
| Дискр. установки | 2,4 мкс/ 240 мкс/ 24 мкс | |
| Погрешность уст. | ±(0,5%*Rуст+0,5% Rконеч) + Uвх/500 кОм | |
| РЕЖИМ ПОСТОЯННОГО СОПРОТИВЛЕНИЯ ДИНАМИЧЕСКИЙ РЕЖИМ |
Диапазон скорости |
1,6 мА … 1,6 А/мкс 160 мкА … 160 мА/мкс 16 мкА … 16 мА/мкс |
| Погрешность уст. | ±(0,2%*Уст*7+5 мкс) | |
| Разрешение | 0,6 мкА … 6 мА | |
| Диапазон уст. периода (T1 и Т2) |
0,025 мс … 10 мс 1 мс … 30 с |
|
| Погрешность уст. тока |
0,4 % от предела | |
| Дискретность уст. периода |
1 мкс / 1 мс | |
| Погрешность | 1 мкс / 1 мс + 100 ppm | |
| РЕЖИМ ПОСТОЯННОГО ТОКА, СТАТИЧЕСКИЙ РЕЖИМ |
Диапазон установки |
0 … 210 А 0 … 21 А 0 … 2,1 А |
| Дискретность уст. | 10 мА, 1 мА, 0,1 мА | |
| Погрешность уст. | ±(0,2%*Iуст+0,1%*I конечн) + Uвх/500 кОм При параллельном объединении: ±(1,2%*Iуст+1,1%*I конечн) |
|
| РЕЖИМ ПОСТОЯННОГО ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ |
Диапазон скорости |
16 мА … 16 А/мкс 1,6 мА … 1,6 А/мкс 160 мкА … 160 мА/мкс |
| Погрешность уст. | ±(0,2%*Уст*7+5 мкс) | |
| Разрешение | 0,6 мкА … 6 мА | |
| Диапазон уст. периода (T1 и Т2) |
0,025 мс … 10 мс 1 мс … 30 с |
|
| Погрешность уст. тока |
0,4 % от предела | |
| Дискретность уст. периода |
1 мкс / 1 мс | |
| Погрешность | 1 мкс / 1 мс + 100 ppm | |
| РЕЖИМ ПОСТОЯННОЙ МОЩНОСТИ |
Диапазон установки |
105 … 1050 Вт 10,5 … 105 Вт 1,05 … 10,5 Вт |
| Дискретность уст. | 100 мВт, 10 мВт, 1 мВт | |
| Погрешность уст. | ±(0,6%*Pуст+1,4% Pконеч) | |
| ЗАЩИТА | OVP | Регулируемая, Отключение нагрузки при 110% от номинального напряжения |
| OCP | 0,2 … 231 А | |
| OPP | 1 … 1155 Вт | |
| OHP | Отключение нагрузки при достижении температуры радиатора 95°C | |
| UVP | 0 … 150 В, отключении нагрузки при обнаружении заданного значения | |
| REV | По внутреннему диоду. Отключение нагрузки при неверном подключении | |
| ИЗМЕРЕНИЕ | Вольтметр | ±(0,1%*Uизм+0,1%*Uконечн) |
| Амперметр | ±(0,2%*Iизм+0,3%*Iконечн) | |
| Амперметр (парал. подкл.) |
±(1,2%*Iизм+1,1%*Iконечн) | |
| ОБЩИЕ ДАННЫЕ |
Напряж. питания | 100 ~ 230 В ±10% ; 50/60 Гц ± 2 Гц |
| Интерфейсы | USB ,RS-232, GPIB (опция) | |
| Габ. размеры | PEL-73021/73041 – 214,5 х 124 х 400 мм, PEL-73111 – 429,5 х 128 х 400 мм PEL-73211 - 427,7 х 147,8 х 592,5 мм |
|
| Масса | PEL-73021 – 6 кг, PEL-73041 – 7 кг, PEL-73111 – 17 кг, PEL-73211 – 23 кг | |
| Опции | GTL-120: Тестовый кабель (40 А) Опция 01: Интерфейс GPIB. Устанавливается на заводе. GTL-255: Интерфейсный кабель объединения нагрузок (300 м) |
Опции
 |
Опция PEL-004 (GPIB) для PEL-73xxx-серии |
 |
Опция блока расширения PEL-73211H |
