Короткое описание

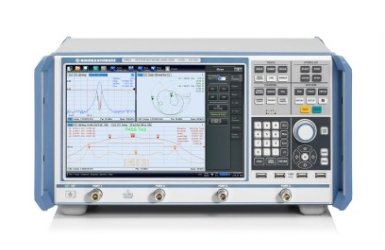

Инженеры компании Rohde&Schwarz вновь разработали уникальное решение в сфере векторного анализа. На этот раз они представили первый в мире векторный анализатор цепей с количеством портов до 24. Этот новый инструмент может одновременно протестировать несколько испытуемых устройств (ИУ), или измерить одно ИУ, имеющее до 24 портов. Данное решение обеспечивает максимальную производительность с точки зрения скорости измерений, выходной мощности, чувствительности и динамического диапазона, независимо от количества портов.
Описание
- Базовый блок ZNBT8 имеет 4 порта (апгрейд до 8, 12, 16, 20 или 24 портов)
- Базовый блок ZNBT20 имеет 8 портов (апгрейд до 12 или 16 портов);
- Частотный диапазон ZNBT8 от 9 кГц до 8,5 ГГц;
- Частотный диапазон ZNBT20 от 100 кГц до 20 ГГц;
- Широкий динамический диапазон до 140 дБ;
- Малое время развёртки: 6 мс для 201 точки;
- Широкий диапазон развёртки по мощности: до 100 дБ;
- Полосы ПЧ от 1 Гц до 10 МГц;
- Высокая температурная стабильность до 0,01 дБ/°С;
- Более чем 100 трасс и каналов;
- Простая конфигурация для многопортовых измерений;
- Ручные и автоматические методы калибровки оптимизированные для многопортовых приложений;
- Совместимость с анализаторами цепей серийR&S®ZVxи R&S®ZNx;
Технические характеристики
|
R&S®ZNBT8 |
R&S®ZNBT20 |
Диапазон частот |
9 кГц - 8,5 ГГц |
100 кГц – 20 ГГц |
Разрешение по частоте |
1 Гц (1 мГц с опцией ZNBT-К19) |
|
Стабильность (старение) |
+/- 1х 10-6 в год штатно |
|
Количество измерительных портов |
4 штатно |
8 штатно |
Тип измерительных портов |
N (розетка) |
3,5 мм (вилка) |
Импеданс |
50 Ω |
|
Динамический диапазон |
до 140 дБ (тип) |
до 130 дБ (тип) |
Полосы фильтра ПЧ |
от 1 Гц до 1 МГц |
|
Количество точек измерений |
от 2 до 100’001 (на трассу) |
|
Время измерения |
201 точка, span 200 МГц, полоса фильтра ПЧ 1 МГц, центральная частота 5,1 ГГц |
|
< 2 мс |
< 3,5 мс |
|
Время переключения |
< 8 мс (макс. 2’001 точек) |
|
Погрешность измерения |
< 0,04 дБ или < 0,3° |
≤ 0,06 дБ или ≤ 0,4° |
Погрешность измерения |
≤ 0,18 дБ или ≤ 1,2° |
≤ 0,10 дБ или ≤ 0,6° |
Диапазон выходной мощности |
Без опции расширения диапазона мощности B21-B26 |
|
-55 дБм до +13 дБм |
-30 дБм до +10 дБм |
|
С опцией расширения диапазона мощности B21-B26 |
||
-85 дБм до +13 дБм |
-60 дБм до +10 дБм |
|
Разрешение по мощности |
0,01 дБ |
|
Максимальный номинальный уровень входной мощности |
+ 13 дБм |
|
Уровень повреждения |
+ 27 дБм (или 30 В DC) |
|
Питание |
100-240 В, 50-60 Гц и 400 Гц |
|
Потребляемая мощность |
4 порта 199 Вт (тип) |
8 портов 256 Вт (тип) |
Габаритные размеры (Ш-В-Г) |
463 мм – 240 мм – 612 мм |
|
Масса |
4 порта 22 кг |
8 портов 27 кг |
