Характеристики антенны SAS-510-2
• Диапазон SAS-510-2 равен: 290 – 2000 МГц
• Направленная Log Periodic антенна
• Антенное усиление: 6,5 дБи
• Фактор антенны SAS-510-2: 14 - 32 дБ/м
• Значение КСВН: 1.45:1 (2.2:1 max)
• Максимальная мощность: 1000 Вт
• Максимальное излучение поля: 200 В/м
• Ширина пучка 3 дБ (E-поля): 45°
• Ширина пучка 3 дБ (H-поля): 100°
• Импеданс (номинальный): 50 Ом
• Разъем антенны имеет тип: N (F)
• База для монтажа: 1/4-20 резьба
• Длина/Ширина: 57,4 см/51,1 см
• Вес изделия составляет: 0,640 кг
Особенности модели SAS-510-2
• Широкий частотный диапазон (290 МГц – 2 ГГц)
• Прочная надежная конструкция оборудования
• Функциональная способность по излучению/измерению
• Индивид. калибровка (на 1, 2, 3 м, горизонт. поляризация)
• Для тестов: ст.TEMPEST, ст.FCC, ст.военн.MIL-STD, ст.VDE
• Гарантия на изделие: 3 года
Описание логопериодической антенны SAS-510-2

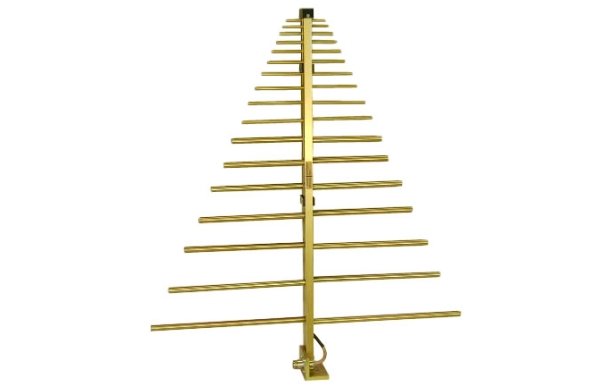

Антенна SAS-510-2 является логопериодической антенной (Log Periodic Antenna) A.H. Systems, которая применяется для диапазона 290 – 2000 МГц.
Модель антенны SAS-510-2 превосходно подходит для проведения тестирования по таким стандартам, как: ст.TEMPEST, ст.FCC, ст.военн.MIL-STD, ст.VDE.
Великолепные показатели по усилению, низкий КСВН, мощная возможность обработки, широкая частотная полоса - делают антенну SAS-510-2 высокоэффективной и удобной для осуществления тестирований.
Универсальная модель SAS-510-2 известна как логопериодический дипольный массив, позволяет проводить многие виды по исследованию, в том числе по ЭМИ.
Размер антенны является оптимальным для использования ее в измерительных камерах.
Характеристики SAS-510-2 по поляризации (по ст. CISPR) позволяют проводить измерения с минимальной погрешностью.
В случае, когда от антенны требуется повышенный динамический диапазон, применяется предусилитель (PAM-0202), который увеличивает чувствительность общей системы.
Легкая конструкция делает модель удобной в работе.
Направленная антенна Log Periodic SAS-510-2, элементы которой созданы из алюминиевого сплава и из нержавеющей стали (стойкие к коррозии), может эксплуатироваться в разных условиях (экранированная комната, различные сооружения, открытая местность).
Антенна A.H. Systems модели SAS-510-2 с расширенным частотным диапазоном – оптимальное и экономически эффективное решение для измерений затухания и излучения.
