Концевые кабельные муфты холодной усадки данного типа предназначены для одножильных кабелей с изоляцией из сшитого полиэтилена (СПЭ), с экранированными жилами с медным проволочным экраном, работающих под напряжением 20/35(42 кВ)
Концевые муфты подходят для следующих типов кабелей: АПвВ, ПвВ, АПвП, ПвП, АПвПг, ПвПГ, N(A)2XSY, N(A)2XS2Y, N(A)2XS(F)2Y, Nexans и их аналогов.

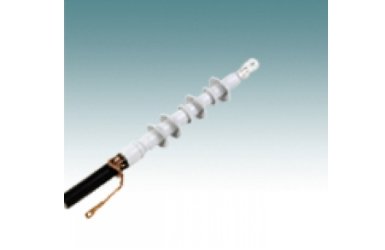

Тело концевой муфты состоит из 4-х элементов расположенных на одном поддерживающем корде и усаживающихся как единое целое. Снаружи расположен изолятор из силиконовой резины (1) темно-серого цвета с интегрированными в тело юбками в количестве 8 штук. Под ним расположена трубка регулятор поля (2). Под ней в районе среза полупроводящего экрана размещена мастика регулятор поля (3). Спереди концевой муфты размещена герметизирующая мастика (4). Такое строение муфты позволяет избежать двух операций при монтаже - герметизации наконечника и заполнения среза полупроводящего экрана.
Параметры концевых муфт для кабелей с изоляцией из сшитого полиэтилена 35 кВ:
|
Тип кабеля |
Размеры кабеля |
Наименование кабельной муфты |
||
|
Максимальный |
Диаметр |
Сечение кабеля, мм2 |
||
|
АПвВ, ПвВ, АПвП, ПвП, АПвПг, ПвПГ, N(A)2XSY, N(A)2XS2Y, N(A)2XS(F)2Y. |
28,4-47,5 |
21,1-38,9 |
50-185 |
94-EP 628-2 |
|
35,3-61,0 |
26,7-45 |
70-500 |
94-EP 638-2 |
|
|
46,8-71,1 |
38,9-58,9 |
400-800 |
94-EP 648-2 |
|
* В комплект поставки концевой муфты для кабелей с изоляцией из сшитого полиэтилена входят все материалы для монтажа 3–ех фаз, за исключением наконечников. По запросу заказчика муфты комплектуются наконечниками под опрессовку или срывной болт.
Преимущества использования концевых кабельных муфт холодной усадки для кабелей из сшитого полиэтилена 20/35 (42) кВ:
- цельнолитой «4 в 1-м» холодноусаживаемый изолятор с интегрированным рефракционным элементом регулирования электрического поля, мастикой регулятором поля и мастикой герметизирующей в области наконечника;
- изолятор выполнен из силиконового каучука HTV, стойкого к токам утечки и воздействию погодных факторов с интегрированным внутрь элементом регулирования электромагнитного поля и встроенными юбками;
- технология холодной усадки не требует применения огня/нагрева и специального инструмента, например, горелки для усадки;
- не требует высокой квалификации монтажника (снижен риск ошибки монтажа);
- поштучная проверка качества муфт при производстве;
- минимизировано количество операций при монтаже, вследствие чего монтаж осуществляется просто и быстро;
- подходят для любого типа кабельных наконечников;
- широкий диапазон применения.
Видео инструкция по установке концевой кабельной муфты 94-EP на кабель с изоляцией из сшитого полиэтилена (СПЭ) 35 кВ:
