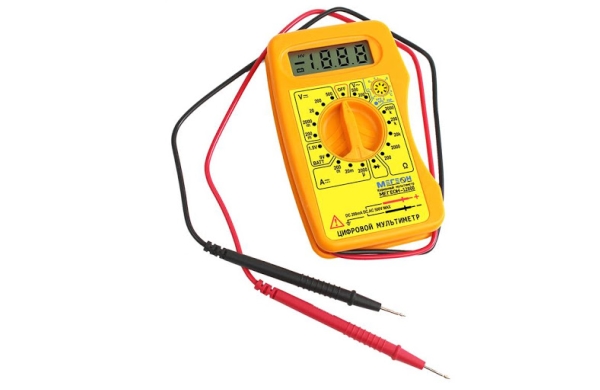

Карманный мультиметр МЕГЕОН 12800, - это компактный 3 и 1/2 -разрядный цифровой мультиметр для измерения постоянного и переменного напряжения, постоянного тока, сопротивления, проверки диодов, транзисторов, батареек и электропроводности. Имеют защиту от перегрузки и индикатор разряда батареи. Мультиметр МЕГЕОН 12800 разработан в соответствии с инструкцией IEC-1010, касающейся электронных измерительных приборов с категорией перенапряжения (САТ I) и степенью точности 1.
Особенности:
• Компактный размер, помещается в карман
• Высокая надежность
• Низкое потребление энергии
• Малая стоимость
• Режим проверки различных батареек 9В и 1,5В
• Высокая точность и скорость работы
Технические характеристики
• Дисплей: 3 ½ -разрядный с максимальным показанием 1999 отсчетов.
• Максимальное напряжение не более 500В
• Полярность: автоматическая индикация полярности.
• Индикация переполнения: Только символ “1” на дисплее.
• Частота дискретизации: 2-3 раза в секунду
• Рабочая температура: 10°С…40°С, отн. влажность не более 75%.
• Температура хранения: от -10°С до 50°С, отн. влажность не более 75%.
• Батарея: 9В 6F22 или аналог.
• Индикатор разрядки батареи: символ на дисплее.
• Размеры: 128 мм х 76 мм х 22мм.
• Вес: 80 г (включая батарею).
Характеристики точности имеют следующую форму:
±([% показания]+[количество младших значащих разрядов])
Постоянное напряжение
|
Диапазон |
Разрешение |
Точность |
|
200мВ |
100мкВ |
±(0,5%+3) |
|
2000мВ |
1мВ |
± (0,8%+2) |
|
20В |
10мВ |
|
|
200В |
100мВ |
|
|
500В |
1В |
± (1%+2) |
Входное сопротивление: 1МОм, Максимальное входное напряжение: 500В постоянного или 500В переменного напряжения (действующее значение напряжения).
Переменное напряжение
|
Диапазон |
Разрешение |
Точность |
|
200В |
100мВ |
± (1%+5) |
|
500В |
1В |
± (1,2%+5) |
Входное сопротивление: 1МОм Диапазон частот: 50-200Гц, Максимальное входное напряжение: 500В (действующее значение напряжения) Вид сигнала: синусоидальной формы. Среднее значение (калиброванное в эфф. значениях синусоидального сигнала.)
Постоянный ток
|
Диапазон |
Разрешение |
Точность |
|
2000мкА |
1 мкА |
± (1,8%+2) |
|
20мА |
10мкА |
|
|
200мА |
100мкА |
± (2,0%+2) |
Защита от перегрузки: предохранитель 250мА/250В
Сопротивление
|
Диапазон |
Разрешение |
Точность |
|
200Ω |
0,1 Ω |
± (1,0%+10) |
|
2000 Ω |
1 Ω |
士(1,0%+2) |
|
20КΩ |
10 Ω |
|
|
200K Ω |
100 Ω |
|
|
2000K Ω |
1K Ω |
Максимальное напряжение разомкнутой цепи: около ЗВ.
Проверка диодов
|
Разрешение |
Тестовый ток |
|
0,1мВ |
1,5 мА |
На дисплее будет показано обратное напряжение пробоя.
Проверка батарей
|
Диапазон |
Описание |
Условие теста |
|
1.5В |
На дисплее будет показано рабочее напряжение батареи, таким образом может быть проверено качество батареи |
Рабочий ток около 40мА. |
|
9В |
Рабочий ток около 24мА. |
Проверка транзисторов
|
Диапазон |
Диапазон проверки |
Ток при проверке |
Напряжение при проверке |
|
NPN & PNP |
от 0-1000 |
lb= 10 мкА |
3В |
Комплектация
1. Мультиметр с щупами МЕГЕОН -12800 - 1 шт.
2. Батарея тип 6F22, 9В - 1 шт.
3. Руководство по эксплуатации и паспорт - 1 шт.
Опции и аксессуары
- Комплект зажимов для щупов МЕГЕОН 12410
