Камера ETS-Lindgren MIL-STD 461E/F военного стандарта (80 МГц - 40 ГГц)

Камера MIL-STD 461E/F военного стандарта (80 МГц – 40 ГГц)

Особенности камеры MIL-STD 461E/F

• Частотный диапазон камеры: 80 МГц – 40 ГГц

• Производительность камеры минимальная:

- отражение 6 дБ (80 – 250 МГц)

- отражение 10 дБ (250 МГц – 40 ГГц)

• Испытания согласно требованиям MIL-STD:

- наведение помех

- восприимчивость к помехам

- излучение

- восприимчивость к излучению

• Абсорберы для MIL-STD-461E/F (и RTCA DO 160)

• Размещение тестового оборудования: 1 м2

• Доступно создание камеры под «ключ»

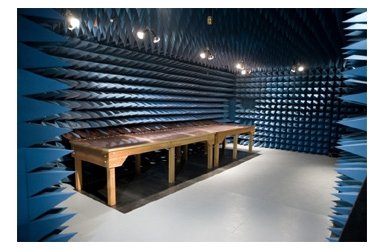

Описание камеры MIL-STD 461E/F

Камера для военного стандарта

Камера MIL-STD 461E/F ETS-Lindgren предназначена для проведений испытаний на соответствие с военным стандартом.

Конструкция камеры MIL STD 461E/F сделана на базе серии 81TM с модульными ячейками, которые представляют собой экранирующие панели.

Все элементы стен, потолка выполняются согласно MIL-STD-461E/F. В качестве поглощающего материала используются абсорберы EMC-24PCL.

Производительность камеры

Камера для военного стандарта MIL-STD 461E/F отличается высокой производительностью за счет применения в ней поглотителей EMC-24PCL.

Этот тип абсорбера был разработан ETS-Lindgren специально для выполнения для MIL-STD требований.

Согласно тестам IEEE-1128 проводилась определенная процедура испытания в диапазоне критических частот для гарантирования выполнения.

Используемый в камере военного стандарта (MIL-STD 461E/F) абсорбер EMC-24PCL, имеет высокую производительность, выдерживает мощность до 775 Вт/м2.

Экранирование камеры

Для построения камеры MIL-STD 461E/F могут использоваться разные модульные системы из серии 81 или серии 101.

Эти системы ETS-Lindgren обеспечивают отличное затухание как электрических, так и магнитных полей, а также плоских волн.

Поглощение системы серии 81 для разных типов полей смотрите в таблице.

Дополнительные конфигурации

Камера MIL STD 461E/F по желанию Заказчика может быть оснащена дополнительными опциями, а также разным испытательным оборудованием.

Список дополнительных опций для камеры военного стандарта представлен ниже.

Конфигурация камеры MIL-STD 461E/F

Стандартная конфигурация

• Проектирование и изготовление РЧ экранированного корпуса серии 81 с размерами внутренними (Д/Ш/В): 5,49/5,49/3,05 м

• Пирамидальный абсорбер EMC-24PCL для торцевых и боковых стен, частично для потолка

• Одна одностворчатая РЧ экранированная дверь (из серии 201) с ручным управлением (Ш/В): 1,21/2,13 м

• Один дверной комплект для техобслуживания

• Одна шпилька заземления (диаметр/длина): 1,27/12,7 см

• Два линейных фильтра 2 х 30 А, 60 Гц

• Два волноводных вентиля 0,31 х 0,61 м

• Диэлектрическая подложка для пола (3 мм)

• Полиэтилен для пароизоляции (0,15 мм)

• Одна резьбовая латунная шпилька (диаметр/длина): 1,3/12,7 см

• Две соединительные панели: 15,2 х 61 см

• Светильники 4-х ламповые угловые (без электрораспределения)

• Один испытательный стенд с заземлением (Д/Ш/В): 3,51/0,91/0,91 м

• Тестирование на экранирование MIL-STD-285 (тест по частоте 1 ГГц)

• Гарантия производителя:

- камера – 5 лет

- дверь, фильтры, движущиеся части – 1 год

- дополнительное оборудование ETS-Lindgren – 2 года

Опции дополнительные для камеры MIL

Испытательное оборудование

• Одна антенна биконическая 3110C (30 – 300 МГц) для RE 102

• Одна антенна стержневая 3301C (30 Гц – 50 МГц) для RE 103

• Одна антенна биконическая 3109 (20 – 300 МГц) для RS 103

• Одна антенна рупорная двухгребневая 3106B (0,2 – 2 ГГц) для RE 102 и RS 103

• Одна антенна рупорная двухгребневая 3115 (1 – 18 ГГц) для RE 102 и RS 103

• Одна антенна рупорная двухгребневая 3116C (18 - 40 ГГц) для RE 103 и RS 103

• Одна антенна рамочная 7604 (20 Гц – 500 кГц) для RE 101

• Одна модель 3725 LISN линия стабилизации импеданса сети для большинства тестов MIL-STD-461E/F

• Одна антенна рамочная 7605 (0,3 – 100 кГц) для RS 101

• Одна антенна рамочная 7606 (0,3 – 100 кГц) для RS 101

• Один пробник HI-6005 поля электрического (100 кГц – 6 ГГц, 0,5 -800 В/м)

• Один пробник HI-6053 поля электрического (0,01 – 40 ГГц, 2 -800 В/м) для RS 103

• Один пробник токовый 91550-1 (0,01 – 100 МГц) для большинства CE тестов

• Кабель: RG-223/U с BNC – 5 шт., RG-214/U с N – 1 шт.

• Один штатив 7-TR для антенны рупорной 2-х гребневой модели 3106B

• Опция для штатива 7-TR с ЭMC Центром для автоматической поляризации

• Одни штатив 4-TR для антенны активной стержневой и биконической

Оборудование для камеры MIL

• Экранированная комната управления (Д/Ш/В): 4,87/3,05/2,44 м

• Малогабаритная диспетчерская комната (Д/Ш/В): 3,66/3,05/2,44 м

• Усиленная экранированная комната (Д/Ш/В): 2,44/2,44/2,44 м

• Дверь с низким профилем порога (серия 201) или другие варианты дверей

• Одностворчатая дверь (1,21 х 2,13 см), двухстворчатая дверь (1,83 х 2,13 см)

• Система CCTV мониторинга, домофон, противопожарная система

• Плитки для пола антистатические виниловые

• Конструкция камеры для сейсмической прочности

Характеристики камеры MIL-STD 461E/F

Электрические показатели

• Частота минимальная: 80 МГц

• Частота максимальная: 40 ГГц

Физические показатели

• Область рабочая внутренняя (Д/Ш/В): 4,267/4,267/2,438 м

• Экранированная комната внутри (Д/Ш/В): 5,486/5,486/3,048 м

• Экранированная комната снаружи (Д/Ш/В): 5,791/5,791/3,352 м

Поглощающие материалы

• Абсорбер EMC-24PCL для боковой поверхности (примерно 2/3 части)

• Абсорбер EMC-24PCL для покрытия стен по всей площади

• Абсорбер EMC-24PC для покрытия потолка (примерно 2/3 части)

Применяемые стандарты

• ст.MIL-STD-461E/F

• ст.RTCA D0/160D/F2
