Особенности БЭК камеры SpaceSaver FAR
• Сверхширокий частотный диапазон: 26 МГц – 40 ГГц
• Измерения на соответствие ст.IEC 61000-4-3
• Применение для предварительного тестирования:
- стандарт CISPR16-1-4 (БЭК с фиксированной высотой)
- предварительное сканирование в качестве полу-БЭК
- standart ANSIC63.4/CISPR 16-1-4
• БЭК камера выполняется полностью под «ключ»
Электрические характеристики
• Минимальное частотное значение: 26 МГц
• Максимальное частотное значение: 40 ГГц
Физические характеристики
• Высота сканирования безэховой БЭК камеры: фикс.
• Общая конструкция (В/Д/Ш): 3,5/7,8/3,8 м
• Рабочая область (Д/Ш/В): 7,6/3,7/3,4 м
• Тихие зоны для эмиссии (Диаметр/Высота): 1,0/0,5 м
• Однородность-равномерность поля (0 до 6 дБ): 1,5 х 1,5 м

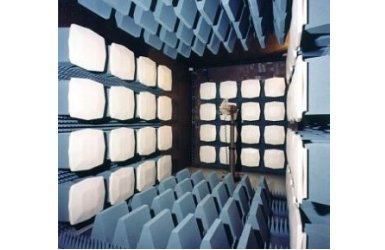

Безэховая БЭК камера SpaceSaver FAR
Камера SpaceSaver FAR представляет собой полностью безэховую камеру БЭК ETS-Lindgren, которая предназначена для проведения испытательных измерений на помехоустойчивость и проверку эмиссии на IEC61000-4-3.
Данная БЭК камера SpaceSaver FAR может также использоваться для тестов (CISPR16-1-4) в качестве безэховой камеры с фиксированной высотой.
Безэховая камера БЭК может применяться в крайне широком диапазоне частот: 26 МГц – 40 ГГц (устойчивость), 30 МГц до 40 ГГц (эмиссия).
Вообще, ETS-Lindgren в настоящее время выпускает три модели камер типа SpaceSaver: БЭК камеру SpaceSaver FAR, полубезэховую камеру SpaceSaver PC иполубезэховую камеру SpaceSaver 26H. Все эти ЭМС технологии отличаются некоторыми характеристиками и возможностями.
Описание камер серии SpaceSaver
Кратко о камере SpaceSaver PC
Камера SpaceSaver PC представляет собой полубезэховую камеру, которая создана для измерений устойчивости оборудования (IEC61000-4-3, ANSI-C63.4/CISPR 16-1-4).
Диапазон SpaceSaver PC составляет 80 МГц – 40 ГГц для теста помехоустойчивости и 30 МГц – 40 ГГц для эмиссии.
Кратко о камере SpaceSaver 26H
Камера модели SpaceSaver 26H является также полубезэховой камерой, предназначенной для проверки помехоустойчивости по IEC61000-4-3 и ANSI C63.4/CISPR16-1-4.
Диапазон используемых SpaceSaver PC частот составляет 26 МГц – 40 ГГц для теста помехоустойчивости и 30 МГц – 40 ГГц для эмиссии.
Конфигурация БЭК камеры SpaceSaver FAR
Стандартная конфигурация
• Соединительные панели: 2 шт. (15 х 61 см)
• Прожекторы (без распределения электричества): 4 шт.
• Фильтры линейные (для освещения и тестового оборудования): 4 х 2 х 30 А
• Экранированная дверь (0,91 х 2,13 см), одностворчатая (серия 201), контактный механизм (RCM), ручное управление
• Волноводные дефлекторы (30,48 х 30,48 см) в потолке: 2 шт.
• Экранирование производится для ст.IEEE-299/MIL-STD 285
• Трубки: 2 шт. (3,81 и 4 см диаметром + гайки, крышки)
• Антенный штатив 7-TR для SpaceSaver 26H и SpaceSaver FAR, опционально для SpaceSaver PC
• Светильники 4-х угловые (без электрического распределения)
• Коннекторы для безэховой БЭК камеры типа N: 2 шт.
Дополнительные опции
• Раздвижные двери
• Тестовая камера для БЭК камеры на выбор
• Противопожарная система
• Система безопасности Interlock Switch
• Вентиляция, кондиционирование, отопление
• Электрическое распределение
• Система мониторинга CCTV
• Разные распашные двери (серии 201)
• Дополнительные фильтры
• Домофон для безэховой камеры
• Расчеты по проектированию и сертификации
• Антенны для разного тестирования:
- только на помехоустойчивость: антенна 3109, антенна 3148B
- только на излучение: антенна 3110C и 3148B
- на излучение и устойчивость: антенна 3104C, антенна 3142D и 3148B
• Антенные штативы в зависимости от тестов:
- только на помехоустойчивость: 4-TR (7-TR только для SpaceSaver PC)
- на излучение и устойчивость: мачта 2175-2
• Позиционное оборудование для безэховой камеры БЭК:
- стол 2165-1.21 (LoPro , Д=1,2 м), стол 2188-1.23 (Д=1,2 м) – требуется фальшпол (160 мм)
- стол 2188-1.53 (Д=1,5 м) – требуется фальшпол (160 мм)
• Зондовое оборудование для БЭК камеры:
- пробник HI-6005
- пробник HI-6105
