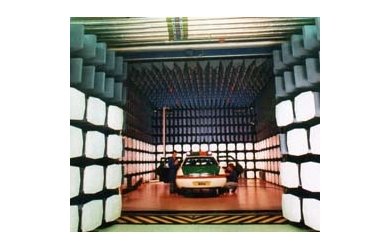

Камера Fact 5 для тестирования на ЭМС
• Диапазон производительности: 26МГц – 18ГГц
• Диапазон Fact 5 частотный: 70МГц – 18ГГц
• Габариты серии Fact 5: 7,25 х 6,95 х 4,75м
Основные характеристики камеры Fact 5
• Диапазон производительности: 26МГц – 18ГГц
• Диапазон частот камеры: 70МГц – 18ГГц
• Тестирование излучаемой эмиссии
• Тест по станд.: ANSIC63.4, CISPR16/EN55016, CISPR11/EN55011
• Тест по станд.: EN50147-2, CISPR22/EN55022
• Тест по станд.: SAE J551, Belcore №GR-1089, воен.MIL-STD461E
• Тестирование на помехи
• Тест станд.: SAEJ-1113, SAEJ551, IEC61000-4-3 и EN61000-4-3
• Испытания транспортных компонентов (CISPR25)
• Возможен заказ полностью оснащенной камеры Fact 5 «под ключ»
• Для камеры: позиционеры, антенны, измерительное оборудование, ПО
• Право на испытания 3м FCC класса A и B (3 & 10 метр. методы тестов)
Описание камеры для тестирования FACT 5
Камера FACT 5 ETS-Lindgren предназначена для проведения тестирований эмиссии на дистанции 5 метров.
Если используемое тестовое расстояние не ограниченно каким-либо стандартом, то измерения на расстоянии 5 метров, по сравнению с расстоянием в 10 метров, будет иметь даже лучше корреляцию полученных данных. Также, камеры серии Fact 5 позволяют проводить тесты на соотв-вие стандартам с требуемым расстоянием измерения – 3 метра.
Конструкция данного типа камеры ЭМС занимает относительно небольшое пространство, так как в качестве поглощающих материалов применяется ферритовая плитка, объем которой гораздо меньше, чем у обычного абсорбера.
С помощью камеры Fact 5 возможно проводить много исследований на соответствие требованиям: ANSIC63.4, CISPR16/EN55016, CISPR11/EN55011, EN50147-2, CISPR22/EN55022, SAE J551, Belcore №GR-1089, воен.MIL-STD461E, SAEJ-1113, SAEJ551, IEC 61000-4-3 и EN61000-4-3, CISPR25.
Для управления процессом измерений (позиционерами и пр.) применяется платформа EMCenter.
Характеристики электрические
• Частота min: 26 МГц
• Частота max: 40 ГГц
• Нормализованное затухание ANSI C63.4: 30МГц – 40ГГцEHP-18CL, FS-600 FS-400, ферритовая плитка FT-100c
• Однородность исслед. поля IEC 1000-4-3: 0+6 дБ, 26МГц – 18 ГГц, 1,5 х 1,5 м
Характеристики физические
• Габариты конструкции камеры Fact 5: д/ш/в – 6,58м/12,05м/7,78м
• Размеры внутренней комнаты: д/ш/в – 6,09м/11,58м/7,31м
• Размер внутренней рабочей области Fact 25: д/ш/в – 10,78м/6,12м/5,19м
