Частотный диапазон
• 26 МГц – 18 ГГц
Класс измерений
Камера Fact 10 идеальна для FCC наполнения 3 класс измерений
(измерения в комнате 3 х 10 м)
Тест на проверку соответствия иммунитета
• SAE J-1113, ENV 50140
• IEC 61000-4-3/EN61000-4-3
Тест на проверку соответствия излучения
• EN50147-2, CISPR 22/EN55022
• CISPR 16/EN55016, CISPR 11/EN5011
• ч. 15 & 18 ANSI C63.4 (2000)
• Belcore GR-1089, MIL-STD 461E, SAE J551
Состав FACT 10
• сама комната
• антенны
• антенная мачта
• позиционер (поворотный стол)
• приборы для измерений
• программное обеспечение
Возможности камеры Fact 10

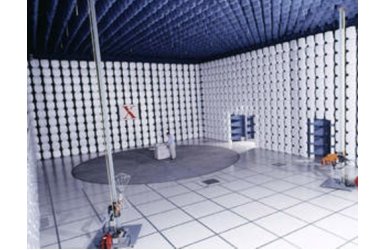

Экранированная камера Fact 10 (26 МГц – 18 ГГц) позволяет эффективно проводить тесты иммунитета (безэховые тесты) и на излучение (полу-безэховые тесты), которые отвечают положениям соответствия ЭМС.
Благодаря использованию гибридных абсорберов и облицовочной ферритовой плитки, занимающих малый объем, камера ETS-Lindgren Fact 10 при своем небольшом размере имеет большую рабочую область для проведения измерений на ЭМС.
Вообще, комнаты Fact 10 достаточно вместительны по сравнению, например, с комнатой Fact 3. В них могут уместиться относительно большие поворотные столы для тестирования габаритного оборудования.
А за счет уникального расположения поглощающих элементов достигается широкополосность камеры Fact 10 производства ETS-Lindgren.
Конструкция системы Fact 10 разрабатывалась с использованием запатентованного ETS-Lindgren ПО, что увеличило возможности в плане тестирования на соответствие многим стандартам.
Линейные размеры камеры Fact 10 гарантируют отклонение такого показателя, как НМЗ - нормированного местного затухания, меньше теоретического на +/- 3 дБ в зоне молчания (3 м. диаметром, частоты 30 МГц – 1 ГГц). Зона молчания на дистанции 3 и 5 метров представляет цилиндр, у которого диаметр составляет 2 метра. Это соответствует полностью методики ANSI C63.4-2000, предназначенной для объемных испытаний.
В камере Fact 10 предусмотрены инновационные поглощающие материалы (FT плиты, FerroSorb), которые гарантируют отклонение НМЗ меньше теоретического +/- 4 дБ теоретического значения при испытательной методике (стандарт ANSI C63.4-2000) на частотах 1 – 40 ГГц.
Кроме камер серии FACT для тестирования на ЭМС Fact 3 и Fact 10, ETS-Lindgren выпускает также камера Fact 5 и камера Fact 25.
Особенности FACT 10
Тестирование на иммунитет
Экранированная камера Fact 10 производства ETS-Lindgren используется в работе соблюдая требования стандартов (ENV 50140, IEC 61000-4-3/EN61000-4-3, SAE J-1113) на дистанции 3 м, при этом однородность поля (0-6 дБ) достигается на частотах 26 МГц – 1 ГГц в рабочей апертуре (вертикаль 1,5х1,5м на 0,8-2,3м высоте от земли).
Современные радиопоглощающие материалы ETS-Lindgren, которые можно использовать в камере Fact 10, способствуют тестированию на иммунитет по частотам до 40 ГГц (поле 0-6 дБ).
Абсорбер ETS-Rantec FerroSorb отлично выдерживает напряженность до 200В/м (пиковая 500 В/м). Это значительно превышает требования по напряженности поля при тестах на иммунитет.
Комплектация Fact 10 (стандартная)
• два люка эксплуатационных в полу (61 см)
• два фильтра для питания позиционера (поворотного стола) без проводки – 60Гц, 2х30А
• стержень медный напольный нарезной (длина – 12,7 см, диаметр – 1,3 см)
• панель для соединителей (30,5х61см)
• выводы вентиляционные (61х30,5 см) – 4 шт.
• тест экранный (MIL-STD-285)
• тест частотный (1 ГГц)
• соединитель тип N – 4 шт.
• экранированный РЧ каркас (18,8х11,6х6,9 м), вкл. фальш пол (45,7 см)
• пол отражающий поднятый (45,7 см)
• плитка виниловая напольная (3,2 мм)
• слой диэлектрический паронепроницаемый
• мазонитовая прослойка
• дверь Euroshield RFSD-F-100 РЧ экранированная автоматическая (20 см)
• дверь экранированная с ручным открыванием (0,9х2,1 см) для оборудования
• комплект для монтажа дверей – 2 шт.
• мачта для антенн MiniMast ETS-Lindgren (модель 2075-2)
• контроллер 2090 (сейчас используется EMCenter)
• фильтр для линий питания без проводки (100А, 60Гц) – 4 шт.
• позиционер EMCO (поворотный стол электрический) модель 2081-2.03 (3м – диаметром), для питания - кабель, оптоволокно
• тест НМЗ стандарт ANSI C63.4-2000 (30МГц-1ГГц(18ГГц опционально))
• прожектор электрический цилиндрический с воздушной вентиляцией (встроенной) – 12 шт.
• вход РЧ экранированный для подвода воздуха к антенной мачте MiniMast
• монтаж каркаса внешнего и установка поглотителей
• покрытие светоотражающее для поглотителей гибридных FS-1500 для стен комнаты Fact 10
• поглотитель ферритовый Rantec FT-100c (ETS-Lindgren) на пол (16 частей) для теста иммунитета (до 1ГГц)
• пирамидальный поглотитель Rantec EHP-18PCL (16 частей для пола), для иммунитет тестов (1-40 ГГц)
• поглотитель Rantec FT-1500 для покрытия дверей камеры Fact 10
• поглотитель Rantec FT-1500 для покрытия стен (от пола до 9-го ряда)
• поглотитель Rantec FT-100 для покрытия всех стен (с 9-го ряда до потолка)
• гибридный поглотитель FS-1500 для потолка
• проведение калибровки однородности поля (IEC 61000-4-3 для частот 26МГц- 1ГГц(18ГГц опционально))
Опции
• пожарная система (обнаружение и устранение воспламенения)
• комната управления экранированная (3,7х3,7х3 м)
• система CCTV наблюдения
• электропроводка
• двусторонняя система связи
• система HVAC вентиляционного, теплового и воздушного кондиционирования
• сертификация и расчет модульной сейсмической сборки камеры Fact 10
Доступные стандарты
• ст. EN50147-2
• ст. CISPR 22, 16, 11
• ст. ANSI C63.4-2000
• ст. EN610000-4-3
• ст. EN55022
• ст. EN55016
• ст. GR-1089-Core
• ст. ISO 9000
• ст. MIL-STD 461E/462E
• ст. FCC Class B parts 15 & 18
• ст. VCCI V3-/97.04 (1997)
Размеры Fact10
• размеры Fact 10 общие (д/ш/в) – 19,5/12,2/9,4 м
• внутренние размеры Fact 10 (д/ш/в) – 18,8/11,5/8,5 м
• рабочая внутренняя область Fact 10 (д/ш/в) – 16,4/9,1/7,0 м
Гарантия на Fact-10
• гарантия на конструкцию системы – до 5 лет
• гарантия на оборудование ETS-Lindgren опциональное – 2 года
• гарантия на фильтры, двери, др. подвижные части – 1 год
Оснащение ETS-Lindgren
ETS-Lindgren выполняет поставленные проекты под «ключ».
Все выпускаемые системы этот производитель может полностью оснастить своей продукцией, в том числе и экранированную камеру Fact 10.
Среди такой продукции широко известны: поглотители электромагнитных волн, поглотители ETS-Rantec и RayProof), РЧ экраны и экранированные двери, измерительные антенны, мачты для антенн, позиционеры (одноосевой позиционер 2005, позиционер 2020, позиционер 2110, позиционер 2115), фильтры (фильтры ЭМС, сетевые фильтры, телекоммуникационные фильтры и др.), контроллеры и прочее оборудование и аксессуары.
