Камера Fact 25 для тестирования на ЭМС
Особенность камеры Fact 25
Диапазон Fact 25: 70МГц – 1ГГц
Габариты Fact 25: 7,25 х 6,95 х 4,75м
Характеристики электрические
• Частота min: 70 МГц
• Частота max: 1 ГГц
Характеристики физические
• Габариты конструкции камеры Fact 25: д/ш/в – 7,25м/6,95м/4,75м
• Размеры внутренней комнаты: д/ш/в – 7,01м/4,88м/4,26м
• Размер внутренней рабочей области Fact 25: д/ш/в – 3,35м/5,1м/3,39м

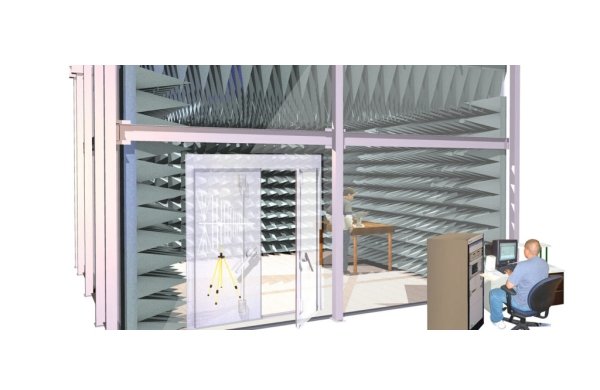

Описание камеры для тестирования FACT 25
Камера FACT 25 представляет собой полу-безэховую камеру ETS-Lindgren, предназначенную для эмиссионной проверки в диапазоне 70 МГц – 18 ГГц (опционально 40 ГГц) и имеет тестовое расстояние 25 метров.
Тестовые камеры серии Fact 25 применяют для контроля качества разных компонентов транспортных средств (стандарт CISPR 25).
Необходимая производительность камеры достигается за счет облицовки стен и потолка абсорберами с высокими поглощающими характеристиками.
Для измерительных камер серии FACT 25 используется абсорбер марки EHP-36PCL. Этот абсорбер (36”) представляет собой поглощающий материал, имеющий пирамидальную форму.
В основе камеры модели Fact 25 лежит модульная система экранирования ETS-Lindgren серии 81.
Для управления измерениями (позиционным оборудованием и пр.) применяется РЧ платформа EMCenter.
Конфигурация Fact 25 (стандартная)
• Латунный стержень с резьбой (заземляющий), диаметр/длина – 1,27см/12,7см
• Одностворчатый встраиваемый контактный механизм серии 201, ручное управление, РЧ экранированная дверь (ширина/высота - 1,2м/2,13м)
• Монтаж корпуса камеры и поглощающих материалов (абсорберов)
• Проектирование и изготовление РЧ защищенного корпуса (7м x 7м x 4,3м), включая фальшпол (30см)
• Абсорбер EHP-36PCL (36”) - пирамидальный поглотительный материал для потолочных и настенных поверхностей
• Два вентиляционных отверстия (30,48см х 30,48см) в потолке
• Две панели соединительные (15,24см x 60,96см)
• Толщина диэлектрической подложки для пола – 3,18мм
• Полиэтиленовая изоляция (6 mil)
• Плитка напольная виниловая – 3,18мм
• Четыре лампы накаливания со светильниками и прожектором (без электрического распределения)
• Комплект для обслуживания двери
• Два фильтра для электропитания 30А, 60Гц (проводка и распределение не входит)
• Испытательный тест MIL-STD-285 на частоте в 1ГГц
• Гарантия: производительность – 5 лет, на фильтры, двери и движущиеся части – 1 год, на оборудование опциональное ETS-Lindgren – 2 года.
Опции дополнительные для Fact-25
• Внутренняя связь
• Противопожарная система
• Распределение электропроводок
• Система мониторинга CCTV
• Измерение поля до 18ГГц
• Измерения затухания до 18ГГц
• Разные варианты моделей двери
• Защитная комната управления (3,05м/3,05м/2,44м)
• Сейсмические расчеты при проектировании сооружения
• Ферритовые плитки (установленные на подвижной тележке)
• Низкий профиль дверного порога (для модели двери серии 201)
