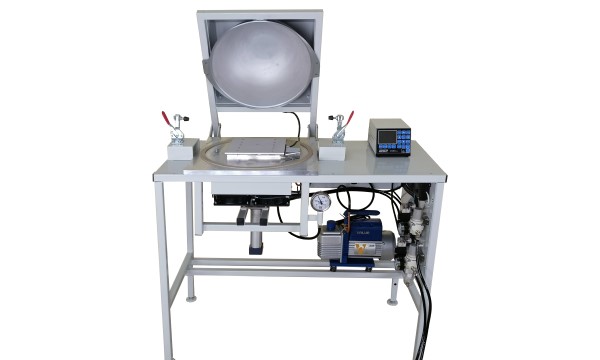

Установка вакуумной пайки по термопрофилю предназначена для пайки изделий по температурному профилю в среде инертного газа для исключения процессов окисления.
Установка имеет функцию вакуумирования, что позволяет выполнять максимально надежные паяные соединения без пустот.
Изделия для пайки помещаются на металлическую плиту, которая оснащена встроенным нагревателем, а для быстрого охлаждения в нужный момент плита прижимается к охлаждаемому радиатору. Плита располагается под герметично закрываемым кожухом.
Установка автоматически выполняет полный цикл пайки, отрабатывая как температурный профиль, так и выполняя операции вакуумирования и подачи инертного газа, параметры процесса задаются оператором.
Установка может применяться для пайки электронных узлов в условиях единичного и мелкосерийного производства, а также при изготовлении опытных образцов.
Технические характеристики:
| Напряжение питания | 220В 50Гц | |
| Потребляемая мощность, не более | 2,4кВт | |
| Рабочий диапазон температур | 100°С ÷ 300°С | |
| Точность поддержания температуры, не хуже | ± 5% | |
| Время нагрева от 100°С до 300°С, не более | 300сек | |
| Время остывания от 300°С до 100°С, не более | 300сек | |
| Мощность нагревателей | 1,8кВт | |
| Максимальное количество термопрофилей | 250 | |
| Размер зоны нагрева | 200х200мм | |
| Остаточное давление при вакуумировании, до | 10мбар | |
| Габаритные размеры установки, не более | 930х700х960мм | |
| Масса установки, не более | 90кг | |
| Гарантийный срок эксплуатации | 1 год | |
