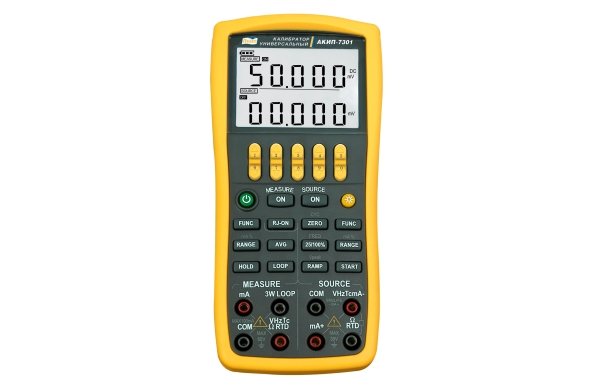

Калибратор АКИП-7301 АКИП-7301 представляет собой универсальный, легкий в использовании, многофункциональный калибратор промышленных процессов. АКИП-7301 в серии АКИП является новейшим портативным устройством, позволяющим тестировать и калибровать практически любые устройства непосредственно в месте их установки (поверка вторичной аппаратуры). Это идеальное решение для специалистов, нуждающихся в многофункциональных устройствах измерения и генерирования сигналов, но не претендующих на автоматическое документирование работ или возможность подключения к компьютеру. АКИП-7301 позволяет моделировать, генерировать и измерять целый ряд параметров, включая напряжение, ток, сопротивление, частоту и давление в диапазоне 2,5 кПа …70 МПа (с любым из 32-х прецизионных модулей давления АРМ), а также тестировать и калибровать терморезисторы и термопары. Особенностью калибратора является то, что в отличие от многих аналогов своего ценового диапазона, он имеет режим имитации сигнала расходомера (прувера), проходного счетчика – импульсных посылок с заданной частотой и количеством импульсов, а также соответствующих стартовых и стоповых импульсов. АКИП-7301 позволяет одновременно просматривать входные (гнезда «Измерение») и выходные значения параметров («Источник»). Быстрая диагностика и проверка линейности параметров возможна с помощью встроенной функции изменения с шагом 25% (по току). Диагностика (дистанционная) облегчена генерированием сигнала с автоматическим линейным (пилообразным) изменением и шагом. АКИП-7301 обладая широким функциональным диапазоном, сохраняет традиционно простой и интуитивно понятный пользовательский интерфейс. Калибратор оснащён дисплеем с подсветкой, что обеспечивает возможность работы в условиях плохой освещенности. С учетом разрядности индикатора и размера символов это облегчает считывание результатов. Питание осуществляется от 4-х батарей типа АА. Новая форма корпуса обеспечивает удобное размещение калибратора в руке, а съемный полиуретановый кожух, надежно защищает прибор от повреждений, в том числе от попадания капель. Имеется откидная подставка для устойчивого наклонного размещения на рабочей поверхности. • Базовая модель АКИП-7301 – многофункциональный измеритель и имитатор сигналов от первичных преобразователей для калибровки и поверки вторичной аппаратуры • Базовая погрешность 0,02% • Многофункциональный измеритель и имитатор сигналов от первичных преобразователей для калибровки и поверки вторичной аппаратуры • Основные измерительные и выходные функции: пост. напряжение, пост. ток, сопротивление, частота, термопара, термосопротивление, давление (через модули давления), напряжение петли, выходные импульсы, коммутатор, подсчет количества переключений с усреднением • В режиме «Частота» и «Импульсы» : выходной сигнал прямоугольной формы со скваж.0,5 и амплитудой в диапазоне 1…11 В на нагрузке не менее 100 кОм. • Высокое разрешение: 5 разрядов измерителя, 6 разрядов выходных функций (процессов) • Два независимых канала для одновременного измерения и подстройки выходного сигнала при корректировке процесса в реальном масштабе времени (тест клапанов, датчиков, преобразователей и др.) • Возможность измерения сопротивления по 2-х и 3-х проводной схеме • Малогабаритный, высокоточный, легкоуправляемый |
Технические данные | ||||
Функция измерения | ||||
Режим | Предел | Диапазон измерений | Разрешение | Погрешность |
Постоянное напряжение | 50 мВ | -5 мВ…55 мВ | 1 мкВ | 0,02 %+10 емр |
500 мВ | -10 мВ…550 мВ | 10 мкВ | 0,02 %+2 емр | |
5 В | -0,1 В…5,5 В | 0,1 мВ | 0,02 %+5 емр | |
50 В | 0 В…55 В | 10 мВ | 0,02 %+5 емр | |
Постоянный ток | 50 мА | - 5 мА …50 мА | 1 мкА | 0,02 %+2 емр |
Частота | 100 Гц | 2…110 Гц | 0,1 Гц | 0,02 % |
1 кГц | 0,1…1,1 кГц | 1 Гц | ||
10 кГц | 0,1…11 кГц | 0,1 кГц | ||
Сопротивление | 500 Ом | 0 Ом…550 Ом | 0,01 Ом | 0,02 %+0,1 Ом |
5 кОм | 0 кОм…5,50 кОм | 0,1 Ом | 0,02 %+0,5 Ом | |
Измерение температурыс помощью термопар |
R | -40…1760 °C | 1 °C | 1,5 °C |
S | -20 …1760 °C | 1,5 °C | ||
K | -200,0…1370,0 °C | 0,1 °C | 0,9 °C | |
E | -200,0…1000,0 °C | 0,6 °C | ||
J | -200,0…1200,0 °C | 0,7 °C | ||
T | -200,0 …400,0 °C | 0,6 °C | ||
N | -200,0…1300,0 °C | 1 °C | ||
B | 400…1800 °C | 1 °C | 2 °C | |
Измерение температуры с помощью термосопротивления |
PT100 | -200,0…850,0 °C | 0,1 °C | 0,8 °C |
PT1000 | -200 …630 °C | 0,4 °C | ||
Cu50 | -50,0…150,0 °C | 0,6 °C | ||
Измерение давления с помощью модулей давления |
32 типа модулей серии АРМ |
2,5 кПа…70МПа | 5 разрядов | 0,025…0,05 % |
Функция калибратора | ||||
Выходной режим | Предел | Диапазон измерений | Разрешение | Погрешность |
Постоянное напряжение | 100 мВ | -10 мВ…110 мВ | 1 мкВ | 0,02 %+10 емр |
1 В | -0,1 В…1,1 В | 10 мкВ | 0,02 %+10 емр | |
10 В | -1 В…11 В | 0,1 мВ | 0,02 %+10 емр | |
Постоянный ток | 20 мА | 0…22 мА | 1 мкА | 0,02 %+10 емр |
Частота | 100 Гц | 2…110 Гц | 0,1 Гц | 0,02 % |
1 кГц | 0,1…1,1 кГц | 1 Гц | ||
10 кГц | 0,1…11 кГц | 0,1 кГц | ||
100 кГц | 1 кГц…110 кГц | 1 кГц | ||
Импульсы | 100 Гц | 10…10000 имп. | 1 имп | 0,1 % |
1 кГц | ||||
10 кГц | ||||
100 кГц | ||||
Переключатель (коммутатор) |
100 Гц | 0,1 Гц | 0,02 % | |
1 кГц | 1 Гц | |||
10 кГц | 0,1 кГц | |||
100 кГц | 1 кГц | |||
Сопротивление | 400 Ом | 0 Ом…400 Ом | 0,01 Ом | 0,02 %+0,1 Ом |
4 кОм | 0 кОм…4 кОм | 0,1 Ом | 0,02 %+1 Ом | |
40 кОм | 0…40 кОм | 1 Ом | 0,1 %+10 Ом | |
Имитация статической хар-ки термопары |
R | -40…1760 °C | 1 °C | 1,5 °C |
S | -20 …1760 °C | 1,5 °C | ||
K | -200,0…1370,0 °C | 0,1 °C | 0,9 °C | |
E | -200,0…1000,0 °C | 0,6 °C | ||
J | -200,0…1200,0 °C | 0,7 °C | ||
T | -200,0 …400,0 °C | 0,6 °C | ||
N | -200,0…1300,0 °C | 1 °C | ||
B | 400…1820 °C | 1 °C | 2 °C | |
Имитация статической хар-ки термосопротивления |
PT100 | -200,0…850,0 °C | 0,1 °C | 0,8 °C |
PT1000 | -200 …630 °C | 0,4 °C | ||
Cu50 | -200 …630 °C | 0,6 °C | ||
Имитация статической хар-ки модулей давления |
32 типа модулей серии АРМ |
2,5 кПа …70 МПа | 5 разрядов | 0,025…0,05 % |
Петля (режим питания петли от внутреннего источника) |
24 В при макс.токе 25 мА |
10 % | ||
Общие характеристики | ||||
Питание | 6В | |||
Условия эксплуатации | 0…50 °C (≤80%) | |||
Условия хранения | -10…55 °C (≤90%) | |||
Исполнение | МЭК 61010; макс. напряжение вход - до 600Впик; выход – до 30В (пост) | |||
Время самопрогрева | 10 минут | |||
Дисплей | ЖКИ 68 х 36 мм (2-х строчный) | |||
Подсветка | Есть (с регулировкой 0…9000с) | |||
Размеры | 205 х 95 х 42 мм | |||
Вес | 500 гр. | |||
Комплект поставки | • 2 к-та измерительных проводов (4 шт) • Тестовые наконечники (2) • Зажимыкрокодил (2) • Предохранитель (2) • Инструкция • Сумка-чехол (1) |
