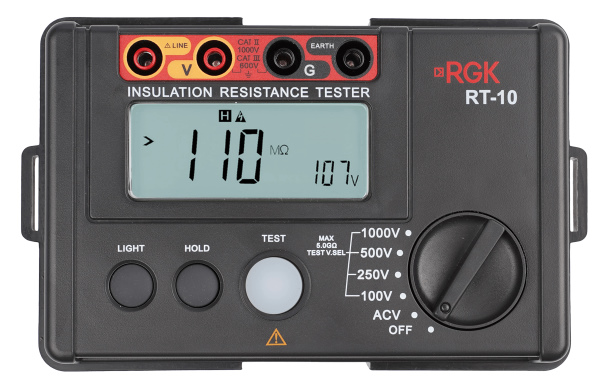

Мегаомметр RGK RT-10

Артикул: 1-386897

  • Возможность быстро определить напряжение переменного тока до 750 В позволяет носить с собой меньше оборудования при выполнении инспекций.
  • Подсветка дисплея пригодится в местах со слабым освещением. Так, например, с ней будет удобнее снимать показания в распределительных шкафах и щитах.
  • Кнопка HOLD служит для фиксации полученных показаний на дисплее. Она упрощает документирование при взятии проб в труднодоступных местах и в любых других ситуациях, когда нет возможности сразу считать данные.
  • Предупреждение о скором разряде батарей поможет всегда держать прибор в рабочем состоянии.

Цифровой мегаомметр RGK RT-10 - прибор для электротехников и специалистов по ремонту, который используется для быстрой оценки состояния изоляции силовых кабелей. Он будет полезен и в сервисном центре, где занимаются диагностикой и ремонтом промышленного оборудования, например, различных электродвигателей и трансформаторов. Еще один популярный способ применения ремонт и контроль качества установки теплого пола. Если кабели в нагревательных матах повреждены, то устройство поможет оперативно это выяснить.

Главное преимущество мегаомметра, помимо высокой скорости и безопасности измерений, заключается в неразрушающем методе. Это означает, что для получения результата не требуется надолго приостанавливать работу объекта или нарушать целостность проводников.

Принцип работы

Измеритель сопротивления изоляции RGK RT-10 подает на кабель тестовое напряжение - 100, 250, 500 или 1000 В. Специалист выбирает напряжение в зависимости от расчетного, предположительного значения сопротивления исправного проводника. Так, например, в максимальном режиме можно проводить исследования в диапазоне от 100 МОм до 5 ГОм. По итогу определяется утечка тока и значение сопротивления изоляции между двумя точками.

Измерение напряжения переменного тока

Устройство может, пусть и не полностью, заменить мультиметр, что позволяет носить с собой меньше оборудования при выполнении инспекций. Отдельный режим мегаомметра RGK RT-10 используется для замеров напряжения до 750 В при помощи подключаемых комплектных щупов.

Дополнительный функционал

  • Подсветка дисплея пригодится в местах со слабым освещением. Так, например, с ней будет удобнее снимать показания в распределительных шкафах и щитах.
  • Кнопка HOLD служит для фиксации полученных показаний на дисплее. Она упрощает документирование при взятии проб в труднодоступных местах и в любых других ситуациях, когда нет возможности сразу считать данные.
  • Предупреждение о скором разряде батарей поможет всегда держать прибор в рабочем состоянии.

Технические характеристики

Параметры измерения сопротивления изоляции
Номинальное значение испытательного напряжения, U, В 1) Диапазон измерений сопротивления изоляции Разрешение (единица младшего разряда (е.м.р.)) Пределы допускаемой основной абсолютной погрешности измерений, МОм, ГОм
100 В от 0,01 до 99,9 МОм 0,01 / 0,1 МОм ± (0,03 * R + 5 е.м.р.)
250 В от 0,01 до 99,9 МОм 0,01 / 0,1 МОм ± (0,03 * R + 5 е.м.р.)
от 100 МОм до 5,00 ГОм 1 МОм / 0,01 ГОм ± (0,05 * R + 5 е.м.р.)
500 В от 0,01 до 99,9 МОм 0,01 / 0,1 МОм ± (0,03 * R + 5 е.м.р.)
от 100 МОм до 5,00 ГОм 1 МОм / 0,01 ГОм ± (0,05 * R + 5 е.м.р.)
1000 В от 0,01 до 99,9 МОм 0,01 / 0,1 МОм ± (0,03 * R + 5 е.м.р.)
от 100 МОм до 5,0 ГОм 1 МОм / 0,01 ГОм ± (0,05 * R + 5 е.м.р.)
Примечания:
1) – диапазон установки испытательного напряжения от 0,9 * U до 1,1 * U, В;
R – измеренное значение сопротивления изоляции, МОм, ГОм
Параметры измерения напряжения переменного тока
Диапазон измерений Частота Разрешение (единица младшего разряда (е.м.р.)) Пределы допускаемой основной абсолютной погрешности измерений
от 30 до 750 В 50 / 60 Гц 1 В ± (0,02 * U + 3 е.м.р.) В
Примечание – U - измеренное значение напряжения переменного тока, В
Температурный коэффициент
Параметр Значение
RGK RT-10 0,1 °С
Общие технические характеристики
Параметр Значение
Разрядность дисплея 1999
Индикация перегрузки > 5,5 ГОм при измерении сопротивления изоляции;
OL V при измерении напряжения
Нормальные условия измерений:
- Температура окружающего воздуха
- Относительная влажность воздуха

от + 18 до + 28 °С
от 45 до 75 %
Рабочие условия измерений:
- Температура окружающего воздуха
- Относительная влажность воздуха
- Атмосферное давление

от 0 до + 35 °С
не более 75 %
от 84,0 до 106,7 кПа
Температура хранения
Влажность хранения, %, не более
от - 20 до + 60 °С
не более 80 %
Степень загрязнения 2
Класс защиты от перенапряжения CAT III 600 В, CAT II 1000 В
Источник питания 6 батарей АА, 1,5 В
Параметры электрического питания:
- Напряжение постоянного тока

9 В
Габаритные размеры 150 x 100 x 71 мм
Масса 500 г

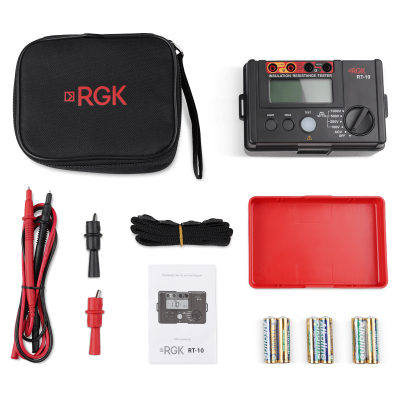

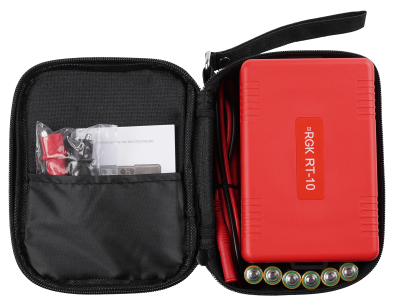

Комплект поставки

Наименование Количество
1 Мегаомметр RGK RT-10 1
2 Кабель измерительный с пробниками 2
3 Зажим типа «Крокодил» 2
4 Ремень для переноски 1
5 Батареи питания 6
6 Чехол 1
7 Руководство по эксплуатации 1

Документация

Руководство по эксплуатации RGK RT-10

PDF 468.11Кб

Скачать

Декларация о соответствии RGK

PDF 1.25Мб

Скачать
