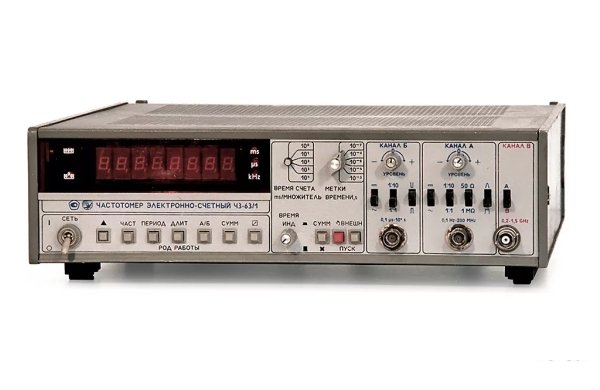

Частотомер Ч3-63/1
Предназначен для измерения частоты и периода синусоидальных сигналов, частоты и периода повторения импульсных сигналов, длительности импульсов, отношения частот электрических сигналов, счета числа (суммирования) электрических колебаний. Частотомер Ч3-63/1 применяется для настройки, испытаний и калибровки различных приемопередающих трактов, фильтров, генераторов, синтезаторов частоты, систем связи и других устройств. Наличие программного кодового дистанционного управления и возможность выдачи информации на внешнее регистрирующее устройство позволяют использовать прибор в информационно-измерительных и технологических системах, управляемых с помощью ЭВМ.
Особенности:
• Высокая точность измерений.
• Выдача информации на регистрирующее устройство.
• Дистанционное управление.
• Жесткие условия эксплуатации.
• Самоконтроль.
• Малые габариты и масса.
Технические характеристики:
| Параметры | Значения |
| Диапазон напряжений входного сигнала | При измерении частоты 0,03 - 10 В (для частот 1,0 - 1,5 ГГц — 0,03 - 10 мВт) |
| При измерении периода 0,03 - 10 В (для сигнала импульсной формы 0,1 - 30 В) | |
| При измерении длительности импульсов 0,1 - 10 В | |
| Диапазон измеряемых частот | Синусоидального сигнала 0,1 Гц - 1500 МГц |
| Импульсного сигнала 0,1 Гц - 200 МГц (0,1-10 В) | |
| Погрешность измерения частоты | Не более 5*10-7±1 ед. сч. (за 12 мес) |
| Диапазон измеряемых периодов синусоидального и импульсного сигналов | 0,1 мкс - 104 с (10 МГц-10-4 Гц) |
| Диапазон измеряемых длительностей импульсов | 0,1 мкc - 104 с |
| Входное сопротивление | 1 МОм (50 Ом) |
| Входная емкость | 50 пФ |
| Питание | 220 В, 50 Гц; 220 или 115 В, 400 Гц |
| Источник постоянного тока | 27±3 В |
| Потребляемая мощность | 50 В · А |
| Габариты | 312 мм х 95 мм х 335 мм |
| Масса | 6 кг |
