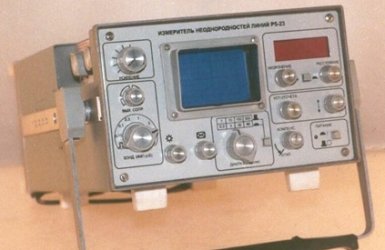

Измеритель неоднородностей линий Р5-23
Измерители предназначены для проведения следующих операций на воздушных и кабельных линиях электропередачи и связи:
обнаружение повреждения и определение его характера (обрыв, короткое замыкание, утечка, сосредоточенная неоднородность волнового сопротивления, асимметрия в проводах, нарушение контакта, вставки, неоднородности от резкого изменения сопротивления изоляции и др.);
определение расстояния до повреждения и неоднородности от 100 м до 300 км;;
передача рефлектограммы линии через интерфейс типа RS-232.
Измерители могут быть использованы не только для измерения на поврежденных линиях, но и для контроля состояния кабелей, прогнозирования неисправностей в них, измерения их длины и симметрирования.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
• Диапазоны измерения расстояния, км 0-0,3; 0-1;
0-3; 0-10;
0-30; 0-100; 0-300
• Предел допускаемой основной погрешности измерения расстояния в нормальных условиях применения, не более, % +- 1
• Предел допускаемой погрешности измерения расстояния в рабочих условиях применения, не более, % +- 2
• Пределы установки коэффициента укорочения 1-2,5
• Предел допускаемой погрешности установки коэффициента укорочения, не более, % +- 1
• Минимальное измеряемое расстояние до неоднородности при коэффициенте укорочения !,5, не более, м 5
• Амплитуда зондирующего импульса на нагрузке 75 Ом, не менее, В: при длительности 0,05 ;0,1 мкс 10
• Амплитуда зондирующего импульса на нагрузке 75 Ом, не менее, В: при длительности 0,3;!; 3; 10; 30 мкс 20
• Амплитуда зондирующего импульса на нагрузке 75 Ом, не менее, В: при длительности 100 мкс 2
• Питание: от сети переменного тока: 220+-22; 50+-0,5
220+-11;400+-12
• Питание: от сети постоянного тока напряжением,В 10
• Питание: от блока аккумуляторов (Р5-23) напряжением,В 12,6+-2
• Потребляемая мощность: от сети переменного тока 220В, не более, В А 40
• Потребляемая мощность: от сети постоянного тока 12,6В, не более,Вт 15
• Потребляемая мощность: от сети постоянного тока 27В, не более, Вт 30
• Рабочие условия эксплуатации: пределы рабочих температур, С от минус 10 до 50
• Габаритные размеры ,мм 160х274х430
• Масса измерителя с блоком питания, кг 9,8
