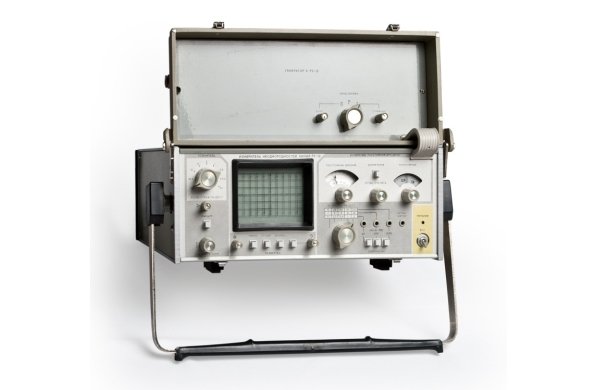

Измеритель неоднородностей линий Р5-12
Малогабаритные импульсные рефлекторные наносекундного диапазона, предназначены для определения величины и расстояния до неоднородностей волнового сопротивления (повреждений) в коаксиальных кабелях с волновым сопротивлением 50/75 Ом длиной от 9 см до 2 км.
Технические характеристики
• Частота меток калибратора 0,1; 1,0; 10 МГц
• Пределы измерения расстояния (времени) 0…2000м, (0…20000 нс)
• Основная погрешность измерения расстояния ±1%
• Погрешность установки коэффициента укорочения в пределах от 1 до 2,5 ±1%
• Питание:
от сети переменного тока напряжение 220 В частотой 50, 400 Гц;
от сети постоянного тока 10… 15 В;
от автономного источника (блока аккумуляторов для Р5-12).
• Потребляемая мощность:
от сети переменного тока 25 ВА;
от сети постоянного тока 15 Вт.
• Диапазоны рабочих температур: -30…+50 С.
• Габаритные размеры ×348×391 мм.
• Масса с блоком питания 9 кг.
Функциональные возможности
Три вида зондирующих сигналов (перепад напряжения, видеоимпульс с плавно регулируемой длительностью и суперпозиция (наложение) видео — импульса и перепада напряжения), позволяют измерять сосредоточенные и распределенные неоднородности, выявлять повреждение на фоне неоднородностей, производить коррекцию разрешающей способности в линиях со значительным затуханием, повышенную точность измерения коэффициента отражения, индикацию рефлектограммы на экране электронно-лучевой трубки с повышенной яркостью луча, встроенный контроль основных параметров.
Измерители могут быть использованы в различных отраслях народного хозяйства и обороны при разработке и эксплуатации кабелей различного назначения в диапазоне до 500МГц.
Отличительной особенностью измерителя Р5-12 (относительно Р5-12/1) является наличие автономного источника питания — батареи аккумуляторов, выполненного в виде сменного блока и входящего в комплект поставки измерителя Р5-12 вместе с зарядным устройством.
Полевые условия эксплуатации позволяют работать при температуре от -30?С до +50?С.
