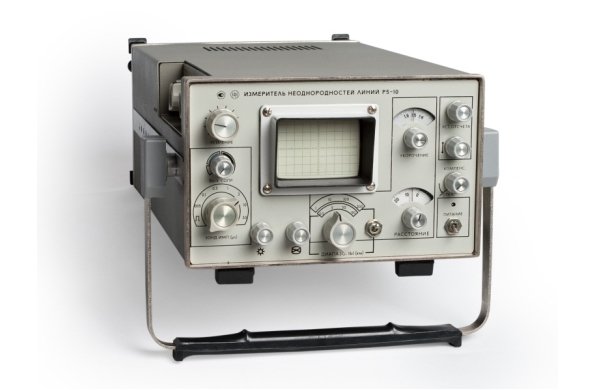

Измеритель неоднородностей линий Р5-10
Измерители являются универсальным малогабаритным прибором микро миллисекундного диапазона со сменными блоками питания, обеспечивающими работу от сети постоянного тока, переменного и от автономного источника питания (аккумуляторной батареи).
Измерители предназначены для проведения следующих операций на воздушных и кабельных линиях электропередачи и связи:
• обнаружения повреждения и определения его характера (обрыв, короткое замыкание),
• обнаружение сосредоточенной неоднородности волнового сопротивления (асимметрия в проводах, нарушение контакта, вставки, неоднородности от резкого изменения сопротивления изоляции и др.),
• определения расстояния до повреждения или неоднородности.
Функциональные дополнительные возможности
Дополнительная приставка (блок входных цепей), подключенная к прибору, обеспечивает функциональные дополнительные возможности: симметричный и несимметричный выход прибора, измерение двух линий, компенсацию зондирующего импульса на входе усилителя, позволяющую обнаруживать неоднородности волнового сопротивления в начале линии.
Приборы обеспечивают измерение на всех типах кабелей длиной от 5 м до 300 км при максимальном затухании отраженного сигнала относительно посланного 80 дБ. Приборы могут работать в полевых условиях при температуре от минус 30 ?С до плюс 50 ?С и относительной влажности до 98 % при температуре до 35 ?С. Прибор Р5-10/1 отличается от Р5-10 отсутствием в комплекте поставки блока аккумуляторов.
Индикатором в приборе является электронно-лучевая трубка. Отсчет расстояния до неоднородности производится в единицах длины (м, км).
Технические характеристики
• Максимально измеряемое расстояние 300 км, минимально измеряемое расстояние 5 м
• Измерения обеспечиваются на кабелях и линиях с коэффициентом укорочения от 1 до 2,5
• Основная погрешность измерения расстояния ±1%
• Наличие встроенного калибратора с периодом калибрационных меток в зависимости от диапазона 10, 20, 160, 640 мкс.
• Напряжение питания прибора:
от сети переменного тока от 220 В частотой 50, 400 Гц
от сети постоянного тока 10-16, 22-30 В
от встроенного автономного источника ( для Р5-10 ) 12,6 В
• Мощность потребляемая: от сети переменного тока 220 В — 35 Вт, от сети постоянного тока 12,6 В — 15 Вт, от сети постоянного тока 27 В — 30 Вт.
• Диапазон рабочих температур - 30…+50С
• Габаритные размеры 160×274×430 мм
• Масса с блоком питания 9,8 кг.
