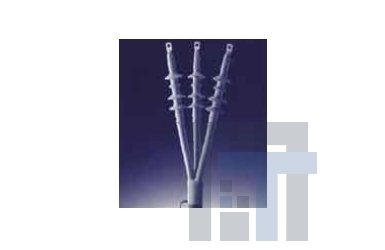

| Холодноусаживаемая концевая муфта 3M Cold Shrink Quiсk Term II Серия 92-EB 6x-3 и 93-EB 6x-3 Назначение Эти концевые муфты пригодны для всех трехжильных кабелей с изоляцией из сшитого полиэтилена, с экранированными жилами с медным проволочным экраном*, работающих под напряжением 6/10 кВ, в соответствии со стандартами VDE и подобными. Муфты серии 92-ЕВ 6Х-3 предназначены для внутренней установки, муфты серии 93-ЕВ 6Х-3 предназначены для наружной установки на напряжение 6/10(12) кВ и для внутренней установки на напряжение 12/20(24) кВ. * - для кабелей с ленточным медным экраном обратитесь к представителям компании 3М. Преимущества • Цельнолитой холодноусаживаемый изолятор с интегрированным рефракционным элементом регулирования электромагнитного поля, и встроенными юбками (для 93-EB 6х-1) • Изолятор из силиконового каучука HTV, стойкий к токам утечки и воздействию погодных факторов • Компактная конструкция • Равномерное радиальное прижимное давление • Простота монтажа путем извлечения спиралевидного корда • Широкий диапазон применения • Технология холодной усадки не требует применения огня/нагрева и специального инструмента, например, горелки для усадки • Большая номенклатура выпускаемых изделий |
| Характеристики | ||||||
| Тип кабеля 3- х жильный |
Жилы типа RE или RM | Размеры, мм | Обозначение | |||
| Сечение жил, мм2 | Диаметр над изоляцией, мм |
Сечение жилы, жила типа SE, мм2 |
Сечение жилы, жила типа SЕ, мм2 |
Объем над изоляцией, мм |
||
| (А)ПвВ, (А)ПвП, (А)ПвПг |
3 х 35-7 0 | 14,2 - 22,1 | – | – | – | 92-EB 61-3 |
| 3 х 70 - 95 | 16,5 - 22,1 | 3 х 70 - 95 | 3 х 50 - 70 | 52 - 70 | 92-EB 62-3 | |
| 3 х 120 - 150 | 19,8 - 33 ,0 | 3 х 120 - 150 | 3 х 95 - 120 | 68 - 104 | 92-EB 63-3 | |
| 3 х 185 - 300 | 22,0 - 33 ,0 | 3 х 185 - 240 | 3 х 150 - 240 | 68 - 104 | 92-EB 64-3 | |
| 3х50 - 70 | 16,0 - 28,5 | 3 х 95 - 150 | 70 - 120 | 58 - 90 | 93- EB 62-3 | |
| 3х95 - 150 | 20,0 - 28,5 | 3 х 150 - 185 | 150 | 58 - 90 | 93- EB 63-3 | |
| 3х185 - 300 | 21,3 - 35 ,0 | 3 х 240 | 185 - 240 | 75 - 110 | 93- EB 64-3 | |
Стандартная длина разделки 500 мм
Для увеличения длины разделки необходимо заказывать следующую дополнительную арматуру, состоящую из трех защитных трубок:
| 35 - 95 мм² | ø 30/16 мм | длина около 225 мм | 92-PN 62-3 |
| 95 - 300 мм² | ø 35 /21 мм | длина около 225 мм | 92-PN 63-3 |
| 95 - 400 мм² | ø 44 /22 мм | длина около 46 0 мм | 92-PN 72-3 |
|
Соответствие стандартам |
