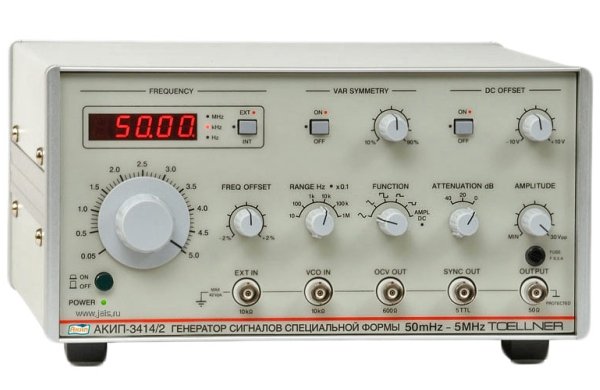

| • 1 вых. канал • Диапазон частот: 0,5 Гц – 5 МГц • Высокое выходное напряжение 30 Впик-пик • Стандартные сигналы : синусоида, прямоугольник, треугольник, импульс. • Режим усилителя (вход внешнего сигнала) • Вход/выход внешней модулирующей частоты (VCO/OCV), выход синхронизации ТТЛ-уровня • Встроенный частотомер • Защита выхода от обратных напряжений • Компактный размер, алюминиевый корпус |
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| ВЫХОДНЫЕ ПАРАМЕТРЫ | Частотный диапазон | 0,5 Гц – 5 МГц для всех сигналов |
| Смещение частоты | ±2 % | |
| Погрешность установки частоты | ±2 е.м.р. (<5% от полной шкалы в используемом масштабе) | |
| Выходной уровень | 10 мВпик-пик - 30 Впик-пик 15 Впик-пик в импульсе |
|
| Выходное сопротивление | 50 Ом | |
| Защита выхода | Предохранитель от обратного напряжения ≤120 В | |
| ПОСТОЯННОЕ СМЕЩЕНИЕ | Диапазон (AC + DC) | ±10 В |
| СИНУСОИДА | Суммарные гармонические искажения (при максимальном Uвых. и нагрузке 50 Ом) | <0,5 % для частот < 100 кГц |
| ПРЯМОУГОЛЬНИК | Время нарастания/спада | |
| Выброс | ||
| Скважность | - | |
| Усиление | 17 дБ, от DC до 5 МГц | |
| Суммарные гармонические искажения | <0,2 % для частот < 100 кГц при Ri = 10 кОм | |
| ТРЕУГОЛЬНИК | Нелинейность | <1% для частот < 100 кГц |
| ИМПУЛЬС | Время нарастания/спада | |
| Выброс | ||
| ВХОДЫ/ ВЫХОДЫ | Выход синхронизации | Сигнал ТТЛ-уровня, 50 Ом |
| Вход внешней модуляции | 5 В, изменение частоты 1:1000 | |
| Выход модуляции | 0…5 В, изменение частоты 1000:1 | |
| Внешний вход | Вход усилителя (Uвх. макс. = 15 Вскз) и частотомера | |
| ЧАСТОТОМЕР | Диапазон частот | |
| Разрешение | 4 или 5 разрядов с автовыбором диапазона | |
| Погрешность | ±2 е.м.р. | |
| Чувствительность | 150 мВскз при 250 мВскз при >10 МГц | |
| Входное сопротивление | 1 МОм, 120 пФ | |
| Защита входа | 15 Вскз | |
| ОБЩИЕ ДАННЫЕ | Напряжение питания | ~115/230 В (? 10 %), 47 - 63 Гц (потребл. < 30 ВА) |
| Габаритные размеры | 265 × 147 × 280 мм | |
| Рабочая температура | 0…50 °С | |
| Масса | 3,5 кг | |
| Комплект поставки | Сетевой шнур, РЭ, соедин. кабель (BNC), нагрузка 50 Ом, адаптер BNC- гнездо 4 мм, адаптер BNC – штекер 4 мм, тройник BNC, аттенюатор 40 дБ | |
| Опции | Ручка для переноски (TOE 9008), адаптер для встраивания в стойку 19 " 3HU (TOE 9501), монтажный комплект для стойки 19 " 4HU (TOE 9503) |
