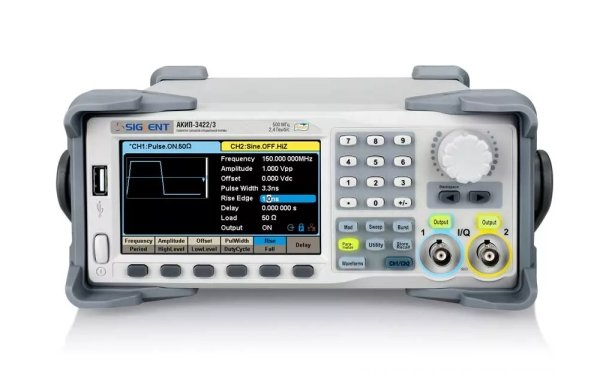

Краткие характеристики:
- 2 канала (два независимых выхода)
- Диапазон частот (синус): 1 мкГц – 200 МГц (АКИП-3422/1), 1 мкГц – 350 МГц (АКИП-3422/2), 1 мкГц – 500 МГц (АКИП-3422/3); для меандра до 120 МГц (в зависимости от модели)
- Разрешение по частоте 1 мкГц
- Разрядность ЦАП 16 бит; память СПФ 20 МБ
- Частота дискретизации до 2,4 ГГц (2хИнтерполяция)
- Широкий динамический диапазон 80 дБ
- Использование прямого цифрового синтеза (DDS)
- Технология TrueArb для формирования достоверных сигналов произвольной формы
- Внутренний опорный генератор: ±1x10-6
- Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум
- Генерация выходного сигнала с заданными частотными компонентами (до 10-й гармоники)
- Режим формирования сигнала произвольной формы до 50 МГц
- Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ
- Опция IQ модуляции.
- Режим: ГКЧ (свипирование), формирование пакета (Burst) 1 …1000000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…1000 с, нач. фаза 0° - 360°
- Генерация псевдослучайной двоичной последовательности (ПСДП/PRBS): битрейт до 300 Мбит/с.
- Вход внешнего ОГ (10 МГц), вспомогательный вход/выход (синхронизация/модуля5ция)
- Частотомер: 100 мГц - 400 МГц
- Интерфейс USB, LAN, опция GPIB
- ПО для формирования сигналов СПФ (EasyWave)
- Цветной графический сенсорный дисплей (диаг. 11 см, 480х272)
Технические характеристики
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | АКИП-3422/3 |
| ВЫХОДНЫЕ ПАРАМЕТРЫ (КАН1/ КАН2) | Частотный диапазон (для синуса) | 1 мкГц – 500 МГц |
| Разрешение | 1 мкГц | |
| Погрешность установки частоты | ±1*10-6 | |
| Частота дискретизации | 2,4 ГГц (2хИнтерполяция) | |
| Выходной уровень (синус, 50 Ом) | 1 мВ - 10 Впик-пик (≤ 40 МГц) 1 мВ - 5 Впик-пик (>40 ... 120 МГц) 1 мВ – 2,5 Впик-пик (>120 ... 160 МГц) 1 мВ – 1,5 Впик-пик (>160 ... 350 МГц) 1 мВ – 0,64 Впик-пик (>350 МГц) |
|
| Погрешность установки уровня | ±(1%+1мВпп), 10 кГц син., 0 В смещение | |
| Выходное сопротивление | 1 МОм/ 50 Ом | |
| СИНУСОИДА | Коэффициент гармоник | ≤ -65 дБн от 0 до 1 МГц < -60 дБн свыше 1 МГц до 60 МГц < -50 дБн свыше 60 МГц до 100 МГц < -40 дБн свыше 100 МГц до 200 МГц < -30 дБн свыше 200 МГц до 300 МГц < -28 дБн свыше 300 МГц |
| КНИ (коэфф. нелин. искажений) | < 0,075 % (0 дБм, 10 Гц – 20 кГц) | |
| Негармонические составляющие | -60 дБн ≤ 350 МГц -55 дБн > 350 МГц |
|
| ПРЯМОУГОЛЬНИК | Частотный диапазон | 1 мкГц – 120 МГц |
| Время нарастания/спада | ≤ 2,4 нс | |
| Выброс | < 3% (100 кГц, 1 Впик-пик, 50 Ом) | |
| Перестраиваемая скважность | 10 – 90% | |
| Джиттер (скз) | ≤ 150 пс (1 Впик-пик, 50 Ом) | |
| Выходной уровень (50 Ом) | 1 мВ - 10 Впик-пик (≤ 20 МГц) 1 мВ - 5 Впик-пик (>20 МГц) |
|
| ПИЛА, ТРЕУГОЛЬНИК | Диапазон частот | 1 мкГц – 5 МГц |
| Нелинейность | < 1% | |
| Перестраиваемая скважность | 0 – 100% | |
| Выходной уровень (50 Ом) | 1 мВ - 10 Впик-пик | |
| ИМПУЛЬС | Диапазон частот | 1 мкГц – 150 МГц |
| Длительность импульса | От 3,3 нс (разрешение: 100 пс) | |
| Погрешность установки длительности | ±(0,01%+0,3 нс) | |
| Время нарастания/спада | от 2 нс (разрешение 100 пс) | |
| Диапазон изменения скважности | 0,001% - 99,999% | |
| Выброс | < 3% (100 кГц, 1 Впик-пик, 50 Ом, фронт 2 нс) | |
| Джиттер (скз) | ≤ 100 пс (1 Впик-пик, 50 Ом) | |
| Выходной уровень (50 Ом) | 1 мВ - 10 Впик-пик (≤ 20 МГц) 1 мВ - 5 Впик-пик (> 20 МГц) |
|
| БЕЛЫЙ ШУМ | Полоса частот (-3дБ) | 80 МГц – 500 МГц |
| Выходной уровень (50 Ом) | 1 мВ – 0,54 Вскз | |
| ПРОИЗВОЛЬНАЯ ФОРМА (СПФ) | Диапазон частот | 1 мкГц – 50 МГц |
| Длина памяти | 2 – 20 М точек | |
| Разрешение ЦАП | 16 бит | |
| Частота дискретизации (максимальная) | 300 МГц (TrueArb), 1,2 ГГц (DDS) | |
| Джиттер (скз) | ≤ 100 пс | |
| Выходной уровень (50 Ом) | 1 мВ - 10 Впик-пик (≤ 20 МГц) 1 мВ - 5 Впик-пик (>20 МГц) |
|
| ПАКЕТНЫЙ РЕЖИМ | Формы сигналов | Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс |
| Частота несущей | 2 мГц – 500 МГц | |
| Виды запуска | По счету (1 … 1000000 имп. – при мин. длит. 1 мкс), непрерывный, по строб-импульсу) | |
| Нач./конеч. фаза | 0° - +360° | |
| Период повторения | 1 мкс – 1000 с ± 1% | |
| Источник строб-импульса | Внешний, внутренний | |
| Источник синхронизации | Внешний, внутренний, ручной | |
| АМ, ЧМ | Формы несущей | Синус, прямоугольник, пила, треугольник, произвольная |
| Источник модуляции | Внешний/внутренний | |
| Модулирующее колебание (внутреннее) | Синус, прямоугольник, пила, треугольник, шум, произвольная (частота 1 мГц – 1 МГц) | |
| Коэффициент АМ | 0 - 120 % (АМ) | |
| Девиация ЧМ | 0 МГц – 250 МГц | |
| ФМ | Формы несущей | Синус, прямоугольник, пила, произвольная |
| Источник модуляции | Внешний/внутренний | |
| Модулирующее колебание (внутреннее) | Синус, прямоугольник, пила, треугольник, шум, произвольная (частота 1 мГц – 1 МГц) | |
| Диапазон установки девиации фазы | 0º - 360,0º | |
| ЧМН, АМН | Формы несущей | Синус, прямоугольник, пила, произвольная |
| Источник модуляции | Внешний/внутренний | |
| Модулирующее колебание (внутреннее) | Меандр (скважность 50 %, частота 1 мГц – 1 МГц) | |
| ШИМ | Формы несущей | Импульс |
| Модулирующее колебание (внутреннее) | Синус, прямоугольник, пила, произвольная, шум | |
| Диапазон частот | 1 мГц – 1 МГц | |
| Источник модуляции | Внешний/внутренний | |
| ГКЧ | Формы несущей | Синус, прямоугольник, пила, произвольная |
| Время качания | 1 мс - 500 с ± 1 % | |
| Закон качания | Линейный или логарифмический | |
| Тип качания | Возрастание или убывание | |
| Источник синхронизации | Внешний, внутренний, ручной | |
| ЧАСТОТОМЕР | Частотный диапазон | 100 мГц - 400 МГц |
| Измерения | Частота, период, +/- длительность, скважность | |
| Вход | 1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл | |
| Чувствительность | 100 мВскз (< 100 МГц), 200 мВскз (100 - 200 МГц), 500 мВскз (> 200 МГц) | |
| I/Q (ОПЦИЯ) | Символьная скорость | 250 Симв/с – 37,5М Симв/с |
| Разрешение ЦАП | 16 бит | |
| Типы модуляции | 2ASK, 4ASK, 8ASK, BPSK, QPSK, 8PSK, DBPSK, DQPSK, D8PSK, 8QAM, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, 2FSK, 4FSK, 8FSK, 16FSK, MSK, MultiTone, пользовательская |
|
| Шаблон | PN7, PN9, PN15, PN23, пользовательский | |
| Выходной уровень | 1 мВскз – 0,5 Вскз (50 Ом, √I2 + Q2) | |
| Несущая частота | 500 МГц | |
| ПСДП | Скорость передачи данных (макс.) | 300 Мбит/с |
| Длина последовательности | 2m-1 , m = 3,4 ..., 32 | |
| Время нарастания | 1 нс – 1 мкс | |
| Выходной уровень (50 Ом) | 1 мВ - 10 Впик-пик (≤ 40 Мбит/с) 1 мВ - 5 Впик-пик (> 40 - 240 Мбит/с) 1 мВ – 2,5 Впик-пик (> 240 Мбит/с) |
|
| ПАРАМЕТРЫ ДОПОЛНИТЕЛЬНЫХ ВХОДОВ/ВЫХОДОВ | Вход/выход внешнего опорного сигнала | 10 МГц; входной уровень: 1,4 Впик-пик (5 кОм); выходной уровень: 3,3 Впик-пик (50 Ом) |
| Вход внешней синхронизации (AUX) | Входной уровень: 5,5 Вмакс; время отклика: ≤ 600 нс; входное сопротивление: 100 кОм; длительность импульса: от 100 нс | |
| Выход сигнала синхронизации (AUX) | Выходной уровень: 3,8 В; выходное сопротивление: 100 Ом; максимальная частота: 1 МГц | |
| Выход SYNC (AUX) | Выходной уровень: TTL; длительность импульса: 26,7 нс; выходное сопротивление: 100 Ом; максимальная частота: 10 МГц | |
| Вход внешней модуляции (AUX) | Диапазон частот: 0 – 50 кГц; глубина модуляции (100 %) 11 – 13 В; сопротивление 10 кОм | |
| ОБЩИЕ ДАННЫЕ | ЖК-дисплей | Цветной графический сенсорный, диагональ 11 см, разрешение: 480х272 |
| Напряжение питания | 220 В (± 15 %), 50 / 60 Гц | |
| Габаритные размеры | 107 × 260 × 296 мм | |
| Масса | 3,43 кг | |
| Комплект поставки | Сетевой шнур, руководство по эксплуатации, USB кабель | |
| Опции | Адаптер GPIB-USB IQ модуляция (SDG-6000X-IQ) Внешний усилитель мощности (10 Вт, SPA1010) |
