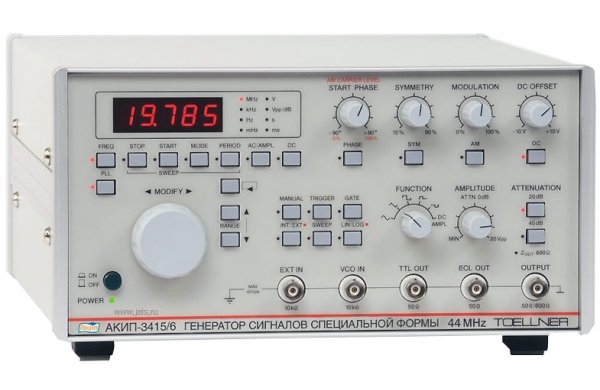

| • 1 вых. канал • Диапазон частот: 1 мГц – 44 МГц • Высокое выходное напряжение 7 мВ…20 Впик-пик • Стандартные сигналы: синусоида, прямоугольник, треугольник, импульс • Режим ГКЧ (свипирование) и АМ • Режим усилителя (вход внешнего сигнала) • Выход ECL и ТТЛ-уровня • Вход внешней модулирующей частоты (VCO) • Встроенный частотомер • Защита выхода от обратных напряжений • Компактный размер, алюминиевый корпус |
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| ВЫХОДНЫЕ ПАРАМЕТРЫ | Частотный диапазон | 1 мГц – 44 МГц (импульс, TTL, ECL), 1 мГц – 22 МГц (остальные формы сигналов) |
| Погрешность установки частоты | ±1 е.м.р. (<5% от полной шкалы в используемом масштабе) 2×10-6 в режиме PLL (авт. фазовая подстройка частоты) 5 % от полной шкалы от 1 мГц до 10 Гц |
|
| Выходной уровень | 7 мВ…20 Впик-пик; 3 Впик-пик…10 Впик-пик в импульсе | |
| Выходное сопротивление | 50/600 Ом (переключаемое) | |
| Защита выхода | Защита от обратного напряжения ≤120 В (опция) | |
| Ослабление | 30 дБ (регулируемое +20 дБ) 40 дБ (фиксированное) |
|
| ПОСТОЯННОЕ СМЕЩЕНИЕ | Диапазон (AC + DC) | ±10 В |
| СИНУСОИДА | Суммарные гармонические искажения на частотах до 100 кГц | <0,5 % |
| Уровень гармоник в вых. сигнале | 26 дБн до 22 МГц | |
| ПРЯМОУГОЛЬНИК | Время нарастания/спада | |
| Выброс | ||
| Скважность | 10% - 90% | |
| ТРЕУГОЛЬНИК | Нелинейность | <1% для частот < 100 кГц |
| ИМПУЛЬС | Время нарастания/спада | |
| Выброс | ||
| ИЗМЕНЕНИЕ СИММЕТРИИ | Диапазон | 10% - 90% |
| Максимальная частота для всех сигналов | До 2,2 МГц | |
| ПОСТОЯННОЕ НАПРЯЖЕНИЕ | Диапазоны | 0…±0,1 В, 0…±1 В, 0…±10 В (50/ 600 Ом) |
| ГКЧ | Формы несущей | Все формы сигналов |
| Время качания | 1 мс – 1000 с | |
| Закон качания | Линейный/ логарифмический | |
| Тип качания | Возрастание/ убывание | |
| Источник синхронизации | Внешний, внутренний, ручной | |
| РЕЖИМ УСИЛИТЕЛЯ | Усиление | 14 дБ (регулируемое) |
| Диапазон усиления | 0…12 МГц | |
| Суммарные гармонические искажения | < 0,2 % до 100 кГц | |
| Сопротивление входа | 10 кОм | |
| ВХОДЫ/ ВЫХОДЫ | Выход синхронизации | Сигнал ЭСЛ и ТТЛ-уровня, 50 Ом |
| Вход внешней модуляции | 5 В, изменение частоты 1:1000 | |
| Выход модуляции | 0…5 В, изменение частоты 1000:1 | |
| Внешний вход | Вход усилителя (Uвх. макс. = 15 Вскз) и частотомера | |
| ЧАСТОТОМЕР | Диапазон частот | 10 Гц до 50 МГц |
| Разрешение | 4 разряда с автовыбором диапазона | |
| Погрешность | <10-5 | |
| Входное напряжение | Уровень ТТЛ | |
| Входное сопротивление | 10 кОм, 120 пФ | |
| Защита входа | 15 Вскз | |
| ОБЩИЕ ДАННЫЕ | Напряжение питания | ~115/230 В (± 10 %), 43 - 63 Гц (потребл. 40 ВА) |
| Габаритные размеры | 265 × 147 × 330 мм | |
| Рабочая температура | 0…50 °С | |
| Масса | 5 кг | |
| Комплект поставки | Сетевой шнур, РЭ, соедин. кабель (BNC), нагрузка 50 Ом, адаптер BNC- гнездо 4 мм, адаптер BNC – штекер 4 мм, тройник BNC, аттенюатор 40 дБ | |
| Опции | Ручка для переноски (TOE 9008), адаптер для встраивания в стойку 19 " 3HU (TOE 9501), монтажный комплект для стойки 19 " 4HU (TOE 9503) | |
| АМ | Частота несущей | 1 мГц – 22 МГц (внутренняя/внешняя) |
| Формы несущей | Все формы сигналов, кроме импульса, TTL, ECL | |
| Моделирующее колебание | Внутреннее 1 кГц, внешнее 0…500 кГц | |
| Коэффициент АМ | 0…100 % (внутр.), 0…200 % (внеш.) |
