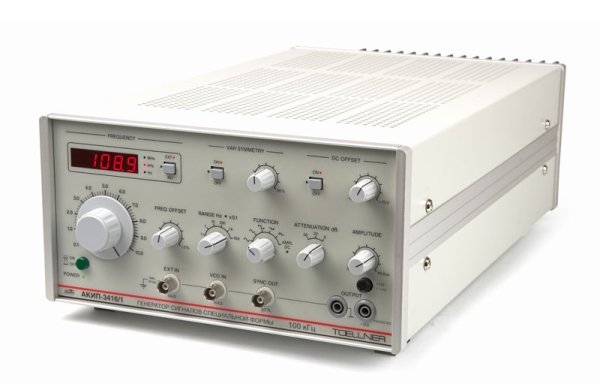

Генератор сигналов произвольной формы АКИП-3416/1

Артикул: 1-16598

• 1 вых. канал
• Диапазон частот: 1 мГц – 100 кГц (6 поддиапазонов)
• Выходное напряжение 45 мВ…45 Впик-пик
• Стандартные сигналы: синусоида, прямоугольник, треугольник, импульс
• Режим усилителя (вход внешнего сигнала)
• Выход ECL и ТТЛ-уровня
• Вход/выход внешней модулирующей частоты (VCO/OCV), выход синхронизации ТТЛ-уровня
• Встроенный частотомер
• Защита выхода от обратных напряжений
• Компактный размер, алюминиевый корпус

• 1 вых. канал
• Диапазон частот: 1 мГц – 100 кГц (6 поддиапазонов)
• Выходное напряжение 45 мВ…45 Впик-пик
• Стандартные сигналы: синусоида, прямоугольник, треугольник, импульс
• Режим усилителя (вход внешнего сигнала)
• Выход ECL и ТТЛ-уровня
• Вход/выход внешней модулирующей частоты (VCO/OCV), выход синхронизации ТТЛ-уровня
• Встроенный частотомер
• Защита выхода от обратных напряжений
• Компактный размер, алюминиевый корпус



ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
ВЫХОДНЫЕ ПАРАМЕТРЫ Частотный диапазон 1 мГц – 100 кГц
Смещение частоты ±2 %
Погрешность установки частоты ±2 е.м.р. (2 % от полной шкалы в используемом масштабе)
Выходной уровень 45 мВпик-пик - 45 Впик-пик
22,5 мВпик-пик – 22,5 Впик-пик в импульсе
Выходное сопротивление Около 0 Ом
Защита выхода Предохранитель от обратного напряжения ?120 В
Ослабление 20/ 30 дБ (фиксированное)
ПОСТОЯННОЕ СМЕЩЕНИЕ Диапазон (AC + DC) ±15 В
СИНУСОИДА Суммарные гармонические искажения (при максимальном Uвых. и нагрузке 8 Ом) <0,5 % для частот < 50 кГц
ПРЯМОУГОЛЬНИК Время нарастания/спада <0,8 мкс
Выброс
Скважность 10% - 90% (регулировка до 10 кГц)
ТРЕУГОЛЬНИК Нелинейность <1% для частот < 100 кГц
ИМПУЛЬС Время нарастания/спада <0,8 нс
Выброс
РЕЖИМ УСИЛИТЕЛЯ Усиление 20 дБ (регулируемое)
Диапазон усиления 0…100 кГц
Суммарные гармонические искажения < 0,2 % до 100 кГц
Сопротивление входа 10 кОм
ВХОДЫ/ ВЫХОДЫ Выход синхронизации Сигнал ТТЛ-уровня, 50 Ом
Вход внешней модуляции 5 В, изменение частоты 1:1000
Выход модуляции 0…5 В, изменение частоты 1000:1
Внешний вход Вход усилителя (Uвх. макс. = 15 Вскз) и частотомера
ЧАСТОТОМЕР Диапазон частот
Разрешение 4 или 5 разрядов с автовыбором диапазона
Погрешность ±2 е.м.р.
Чувствительность 150 мВскз при 250 мВскз при >10 МГц
Входное сопротивление 1 МОм, 120 пФ
Защита входа 15 Вскз
ОБЩИЕ ДАННЫЕ Напряжение питания ~115/230 В (? 10 %), 43 Гц (потребл. < 30 ВА)
Габаритные размеры 265 × 147 × 480 мм
Рабочая температура 0…50 °С
Масса 7 кг
Комплект поставки Сетевой шнур, РЭ, соедин. кабель (BNC), нагрузка 50 Ом, адаптер BNC- гнездо 4 мм, адаптер BNC – штекер 4 мм, тройник BNC, аттенюатор 40 дБ.
