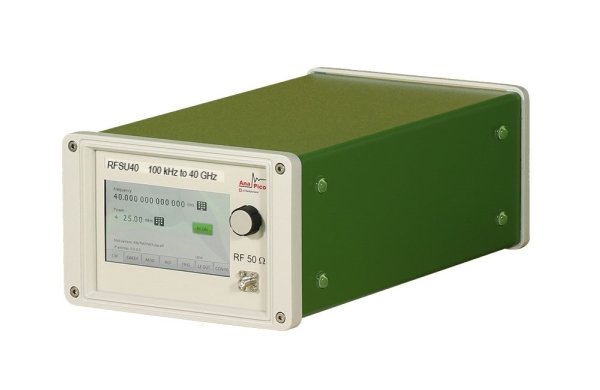

Генераторы СВЧ сигналов RFSU40 от 100 кГц до 40 ГГц
Сверхнизкий фазовый шум, быстрая скорость переключения и высокая мощность!
Диапазон частот : от 100 кГц до 40 ГГц
Разрешение: 0,001 Гц
Диапазон мощности: -90 до +25 дБм (опция PE4)
Скорость перестройки частоты: 200 мкс (20 мкс опция FS)
Фазовый шум на 1 ГГц:
Отстройка 10 Гц: -87 дБн/Гц (-103 дБн/Гц опция ULN)
Отстройка 1 кГц: -130 дБн/Гц
Отстройка 20 кГц: -145 дБн/Гц
Отстройка 100 кГц: -150 дБн/Гц
Интерфейсы управления: Ethernet, USB, GPIB
Модуляции: Импульсная, АМ, ЧМ, ФМ
Свипирование: по списку, частотное, по уровню мощности
Размеры: 173.6 x 291.7 x 116.9 мм
Характеристики
Количество каналов | 1 |
Частотный диапазон ОТ | 100 кГц |
Частотный диапазон ДО | 40 ГГц |
Опорный генератор (погрешность установки частоты) | ±5×10-7 |
Выходной уровень (минимум) | -20 дБм, - 70 дБм - опция PE4 |
Выходной уровень (максимум) | 20 дБм |
Выходной импеданс (Ом) | 50 |
Виды модуляции | АМ, ФМ, ЧМ, ИМ, |
ГКЧ | линейное, логарифмическое, случайное, по списку |
Экран (см, разрешение) | да |
Особенности | Высокая выходная мощность. Время установки частоты/амплитуды 200 мкс (20 мкс с опцией FS). Фазовый шум < -145 дБн/Гц (отстройка на 20 кГц от несущей 1 ГГц). работа от внешнего аккумулятора. Серия аналоговых генераторов RFSU обеспечивает аналоговое и цифровое свипирование, включая свипирование по списку, что позволяет устанавливать частоту, мощность и время выдержки индивидуально |
Интерфейс | USB, LAN, опция – GPIB |
