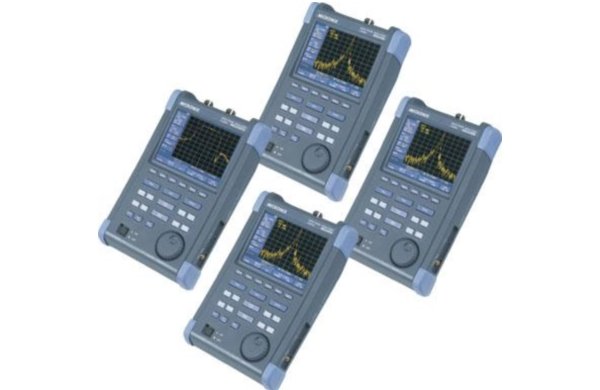

MSA458 – это усовершенствованная модель MSA358, обладающая расширенными функциональными возможностями с учетом современных требований.
- Компактность и малый вес 1,8 кг
- Диапазон измерений от 50 кГц до 8,5 ГГц
- Большой (14,5 см) цветной TFT дисплей
- Память - съемный USB накопитель
- 4 часа непрерывной работы от батарей
- USB интерфейс для ПД (до 12 Мбит/с)
- Точные измерения частотных характеристик с использованием ФАПЧ синтезатора
- Усредненный уровень шума - 127 дБм
- Динамический диапазон 100 дБ
- Качество работы, сравнимое с качеством полноразмерных настольных приборов
- Простота и удобство в работе благодаря автоматическому режиму
- Широкие функциональные возможности
- Копирование (распечатка) экранных изображений на USB принтере (опция).
Технические характеристики
| Частотные характеристики | |
| Частотный диапазон | 50 кГц – 8.5 ГГц |
| Центральная частота | |
| Разрешающая способность | 20 кГц Есть возможность работы от углового кодера, цифровых кнопок и функциональных кнопок |
| Точность | В пределах ±(30+20T) кГц ±1точка T: время развертки (сек) Диапазон частот: от 200 кГц до 10 МГц, ширина полосы пропускания приемника: 3 кГц, 23±5°C В пределах ±(60+300T) кГц±1точка T: время развертки (сек) Диапазон частот: от 20 МГц до 8,5 ГГц , ширина полосы пропускания приемника: 100 кГц |
| Погрешность ширины полосы пропускания приемника | В пределах ±4% ширины полосы пропускания приемника (ширина полосы пропускания приемника: 3 кГц, 10 кГц, 30 кГц) В пределах ±20% ширины полосы пропускания приемника (ширина полосы пропускания приемника: 100 кГц, 300 кГц) В пределах ±10% ширины полосы пропускания приемника (ширина полосы пропускания приемника: 1 МГц, 3МГц) |
| Ширина полосы пропускания | MSA 458 |
| Устанавливаемый диапазон | 0 Гц (нулевая ширина полосы пропускания), от 200 кГц до 5 ГГц (шаги 1-2-5) и 8,5 ГГц полная ширина полосы пропускания |
| Точность | В пределах ±3% ±20T ±1точка (ширина полосы пропускания от 200 кГц до 10 МГц, 23±5°C) В пределах ±3% ±200T ±1точка (ширина полосы пропускания от 20 МГц до 8,5 ГГц, 23±5°C) T: время развертки (сек) |
| Разрешение дисплея | 501 точка, LCD дисплей (ЖК) 1001 точка (только при измерении и передаче данных по USB2.0 на внешний монитор) |
| Количество точек дисплея | 251 точка, 1001 точка (только при измерении и передаче данных по RS-232C) (прибор отображает данные в 251 горизонтальную точку, но имеет внутреннюю возможность захвата и отображения изображений в 1001 точку) |
| Ширина полосы разрешающей способности | 3 дБ во всей ширине полосы |
| Диапазон установок | MSA438/458/438TG - От 3 кГц до 3 МГц (шаг 1-3) и AUTO (автоматический) MSA438E - 3; 9; 30; 120 кГц (6дБ); 300 кГц; 1; 3 МГЦ, AUTO |
| Точность | В пределах ±20% |
| Избирательность | 1:12 (типовое значение 3 дБ : 60 дБ) |
| Ширина полосы видеосигнала | От 100 Гц до 1 МГц (шаг 1-3) и AUTO (автоматический) |
| Фазовый шум SSB модуляции | -90 дБн/Гц (типовое значение, смещение частоты 100 кГц, ширина полосы пропускания приемника 3 кГц, ширина полосы видеосигнала 100 Гц, время развертки 0,3 сек.) |
| Избирательность по побочному каналу | Не хуже -60 дБн |
| Уровень гармоник | Не хуже -40дБн в диапазоне от 100 МГц до 8,5 ГГц |
| Амплитудные параметры | |
| Опорный уровень | |
| Устанавливаемый диапазон | От +10 до -60 дБм (шаг 1 дБ) |
| Точность | В пределах ±0,8 дБ ±1 точка (центральная частота 100 МГц, ширина полосы пропускания приемника 3 МГц, ширина полосы видеосигнала 1 МГц, коэффициент ослабления 0 дБ, 23±5°C) |
| Единицы измерения | дБм, дБВ, дБмВ, дБмкВ, дБмкВ/м, дБмкА/м (дБмкВ/м и дБмкА/м используются при измерительных функциях) |
| Усредненный уровень шума | -127 дБм (типовое значение, центральная частота 1 ГГц, ширина полосы пропускания приемника 3 кГц, ширина полосы видеосигнала 100 Гц) |
| Частотная характеристика (АЧХ) | В пределах ±2,0 дБ ±1 точка (от 50 кГц до 100 МГц) В пределах ±1,0 дБ ±1 точка (от 100 МГц до 8,5 ГГц) |
| Входной импеданс | 50 Ом |
| Входной коэффициент стоячей волны по напряжению (КСВН) | Менее 2,0 |
| Входной аттенюатор | |
| Рабочий диапазон | От 0 до 25 дБ (шаг 1 дБ), связан с опорным уровнем |
| Коммутационная ошибка | В пределах ±0,6 дБ 100 МГц |
| Коммутационная ошибка в ширине полосы пропускания приемника | В пределах ±0,6 дБ |
| Количество точек дисплея | 381 точек / 10 сегм. |
| Шкала дисплея | |
| Масштаб | 2 дБ/сегмент, 5 дБ/сегмент, 10 дБ/сегмент |
| Точность | В пределах ±0,2 дБ/2 дБ ±1 точка. В пределах ±0,4 дБ/5 дБ ±1 точка. В пределах ±0,8 дБ/10 дБ ±1 точка. В пределах ±1,8 дБ/90 дБ ±1 точка. |
| Пиковый уровень, выдерживаемый входным усилителем | +27 дБм (средняя мощность при CW модуляции), 25 В постоянного тока |
| Входной разъем | SMA (J) |
| Параметры развертки | |
| Время развертки | |
| Устанавливаемый диапазон | От 10 мс до 30 с (шаг 1-3, частотный диапазон от 0 до 2 ГГц) и автоматический От 30 мс до 30 с (шаг 1-3, полный частотный диапазон) и автоматический |
| Точность | В пределах ±0,1% ±1 точка (частотный диапазон от 0 до 5 ГГц) В пределах ±2,5% ±1 точка (полный частотный диапазон) |
| Ждущий режим Источник синхронизации Диапазон напряжения Диапазон частот Связь по входу Уровень переключения |
Автоматический (нулевой частотный диапазон) Внешний/внутренний 1-10 В (амплитуда) Пост. – 5 ГГц Развязка по пост току 0,56 В (фиксированный) |
| Режим детектирования | Положительный пик, отрицательный пик, выборка (при времени развертки 10 мс или 30 мс возможна установка только режима выборки) |
| Функции | |
| Метка | Режим NORM (нормальный): отображается частота (максимум 8 разрядов) и уровень (максимум 4 разряда) в точке метки Режим DELTA (дельта): отображает разность частот и уровней между двумя метками |
| Поиск пикового значения | Режим NORM (нормальный): поиск пикового значения в пределах 10 сегментов. Возможен поиск следующего пикового значения NEXT (10 максимум) Режим ZONE (внутризоновый): поиск пикового значения в пределах зоны, заданной серединой и шириной. Метка движется к точке пикового значения при каждой развертке. |
| Вычислительная | MAX HOLD (удержание максимального значения), MIN HOLD (удержание минимального значения), AVERAGE (вычисление среднего значения), и OVER WRITE (наложение значений) * MAX HOLD / MIN HOLD: от 2 до 1024 раз, AVERAGE (вычисление среднего значения): от 2 до 256 раз. |
| Измерительная | Измерения мощности канала, мощности соседнего канала, ширины занимаемой полосы, напряженности электрического поля (требуется антенна, поставляемая отдельно). Частотомер. |
| Автоматическая настройка | При нажатии кнопки AUTO TUNE (автоматическая настройка), спектр максимального уровня в пределах ширины полосы до 3,3 ГГц / 8,5 ГГц устанавливается посередине, а опорный уровень, ширина полосы приемника, ширина полосы видеосигнала и время развертки, подстраиваются до оптимальных значений. |
| Сохранение/загрузка | |
| Сохранение | Сохраняется 200 изображений и 200 установок |
| Загрузка | Загружается 1 изображение и 1 установка |
| Общие параметры | |
| Передача данных | |
| Интерфейс | USB-2.0 |
| Скорость передачи данных | 12 Мбит в секунду |
| Распечатка данных на бумажный носитель Память | Возможность прямой распечатки на USB принтере (поставляется отдельно), выход А, USB A для записи спектров и установочных параметров. |
| Дисплей | |
| Дисплей | Цветной ЖК-дисплей, 14,5 см |
| Подсветка | Подсветка LED (светодиодный) |
| Разрешение дисплея | 640 (по горизонтали)х480 (по вертикали) точек |
| Источники питания | Внешний Адаптер (МА400), внутренний – литий-ионная батарея (МВ400) |
| Батарея | Батарея Li-ion (поставляется отдельно), 7,4 В пост. / 5000 мАч |
|
Функция зарядки Адаптер постоянного тока Индикация |
При выключенном приборе батарея заряжается Отображается 4 состояния зарядки (двухцветный светодиод, красный/зеленый) Вх. ~100-240 В; Вых. 9 вольт постоянного тока / 2,6 ампера 5 уровней остаточной зарядки батареи |
| Другие параметры | |
| Рабочая температура | От 0 до 50 °C (гарантированы параметры при 23 ±10 °C, без мягкого футляра для переноски) |
| Рабочая влажность | Менее 40 °C / 80% относительной влажности (гарантировано при менее 33 °C / 70% относительной влажности, без мягкого футляра для переноски) |
| Температура хранения | От -20 до 60 °C, менее 60 °C / 70% относительной влажности |
| размеры | 162(Ш)х71(В)х265(Д)мм (без выпирающих элементов и подставки) |
| Вес | Около 1,8 кг (с батареей питания) |
Сравнительные характеристики серий MSA300 и MSA400
| Параметр / Модель | MSA300 | MSA400 |
| LCD (ЖК) монитор | монохром, размер 12 см | цветной, размер 14,5 см |
| 320 x 240 точек | 640 x 480 точек | |
| Батарея | 2.5 часа работы, Ni-MH | 4 часа работы, Li-ion |
| Остаток зарядки батареи | Не отображается | Отображается 5 уровней |
| Индикатор зарядки | Нет | Двухцветный светодиод |
| Интерфейс подключения | RS-232C | USB (выход В) |
| Внешняя память | Нет | USB (выход А) |
| Динамический диапазон дисплея | 80дБ / 8сегм. | 100дБ / 10 сегм. |
| Размер изображения на каждый спектр | 251 x 201 точек | 501 x 381 точек |
| Масштаб дисплея | 2, 10 дБ/сегм. | 2, 5, 10 дБ/сегм. |
| Средний уровень шума | -117 дБм | -127 дБм |
| Разрешение по частоте | 100 кГц | 20 кГц |
| Внешний запуск («синхро») | Нет | Да |
| Входной ВЧ разъем | SMA(J) | N(J) |
| Число сохраняемых записей | 100 | 200 |
| Формат сохраняемых записей | Внутренний | BMP и CSV |
| Метки и названия файлов | Нет | 16 знаков @ метка |
| Ударопрочное покрытие | Нет | Да |
| Замена батареи | С помощью отвертки | Вручную |
