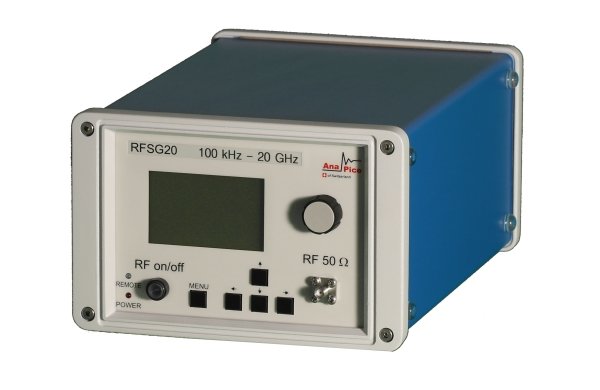

Аналоговый генератор сигналов RFSG20
Диапазон частот до 20 ГГц,
Максимальная мощность +25 дБм,
время установки частоты 30 мкс,
фазовый шум −128 дБн/Гц, АМ,ФМ,ЧМ, ЛЧМ, ИМ, импульсная модуляция с шириной импульса от 30 нс
Характеристики
• Диапазон рабочих частот от 100 кГц до 20 ГГц
• Разрешение установки частоты 0.001 Гц
• Время установки частоты/амплитуды 200 мкс (30 мкс с опцией FS)
• Динамический диапазон
• От −20 дБм до +15 дБм (стандартно)
• От -20 дБм до +27 дБм (опция HP)
• От −90 дБм до +22 дБм (опция PE3 и HP)
• Погрешность установки амплитуды 0.3 дБ
• Наличие АМ,ФМ,ЧМ, ИМ, ЛЧМ модуляции (внутренний/внешний источник)
• Возможность импульсной модуляции с шириной импульса от 30 нс.
• 3 вида корпусного исполнения
• Стандартный корпус
• Корпус с тачскрин экраном (опция TP)
• Корпус для монтажа в 19 дюймовую стойку (опция 1URM)
Характеристики
| Количество каналов | 1 |
| Частотный диапазон ОТ | 100 кГц |
| Частотный диапазон ДО | 20 ГГц |
| Опорный генератор (погрешность установки частоты) | ±5×10-7 |
| Выходной уровень (минимум) | -20 дБм, - 90 дБм - опция PE3 |
| Выходной уровень (максимум) | 15 дБм, с опцией до 25 дБм |
| Выходной импеданс (Ом) | 50 |
| Виды модуляции | АМ, ФМ, ЧМ, ИМ, ЛЧМ, импульсная модуляция с шириной импульса от 30 нс |
| ГКЧ | линейное, логарифмическое, случайное, по списку |
| Экран (см, разрешение) | да |
| Особенности | Высокая выходная мощность. Время установки частоты/амплитуды 200 мкс (30 мкс с опцией FS). Фазовый шум < -137 дБн/Гц с опцией LN (отстройка на 20 кГц от несущей 1 ГГц). опция батарейного питания. 3 вида корпуса |
| Интерфейс | USB, LAN, опция – GPIB |
