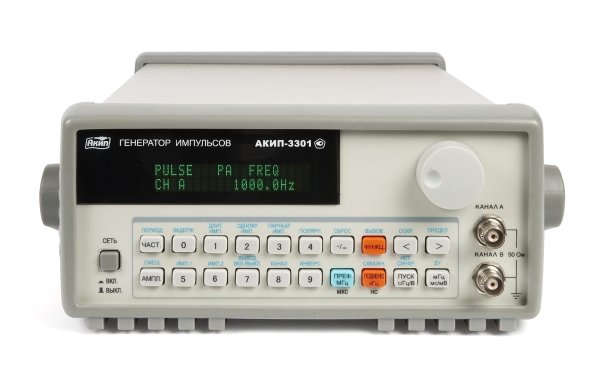

Генератор импульсов АКИП-3301 • Технология прямого цифрового синтеза • Высокая точность установки временных параметров 5*10-5 • Три выходные канала • Режим одиночных и парных импульсов, регулируемая задержка между основным и синхроимпульсом • Диапазон частот от 0,1 мГц до 50 МГц • Выход до 5 В на нагрузке 50 Ом • Регулировка смещения (± 5 В) • Вход внешней опорной частоты • Индикатор VFD 40 символов |
Технические данные | ||
ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
ВРЕМЕННЫЕ ПАРАМЕТРЫ | Вид выходного сигнала | Синхроимпульс, одиночный или парный импульс, отрицательная логика, положительная логика, отрицательная полярность, положительная полярность |
Временные параметры | Период следования 20 нс…10000 с Длительность импульса и задержка 5 нс…10000 с |
|
Разрешение | 5 нс при временном интервале менее 4 с 10 мкс при временном интервале более 4 с |
|
Погрешность установки временного интервала |
±(5*Т*10-5 + 5 нс) | |
Погрешность опорного источника частоты |
±5*10-5 | |
Время нарастания/спада | Не более 10 нс | |
Вход внешней опорной частоты | 5 и 10 МГц, 0,5 В скз | |
АМПЛИТУДНЫЕ ПАРАМЕТРЫ | Каналы | 1 канал с регулируемой амплитудой, 2 канала ТТЛ |
Диапазон амплитуды | Канал А: ±(10 мВпик…5 Впик) на нагрузке 50 Ом Канал В: ± (10 мВпик…5 Впик) на нагрузке 50 Ом Канал С: ТТЛ-уровень |
|
Разрешение | 10 мВпик | |
Погрешность установки амплитуды | ±(2% + 25 мВпик) | |
Диапазон смещений | ±(10 мВ…5В) на нагрузке 50 Ом | |
Разрешение | 10 мВ | |
Погрешность установки смещения | ±(5% + 25 мВ) | |
Внутреннее сопротивление выхода |
50 Ом | |
СИНХРОЗАПУСК | Режимы | Внутренний, внешний, однократный |
Диапазон частот внешнего синхросигнала |
1 Гц…10 МГц (меандр) | |
Диапазон уровней внешнего синхросигнала |
1 Впик…20 Впик | |
Сопротивление входа внешней синхронизации |
Более 100 кОм | |
ОБЩИЕ ДАННЫЕ | Дисплей | Индикатор VFD 40 символов |
Напряжение питания | 230 В (± 15 %), 50 / 60 Гц, 50 Вт | |
Размеры | 254 х 103 х 384 мм | |
Вес | 3 кг (без усилителя) |
