Функции

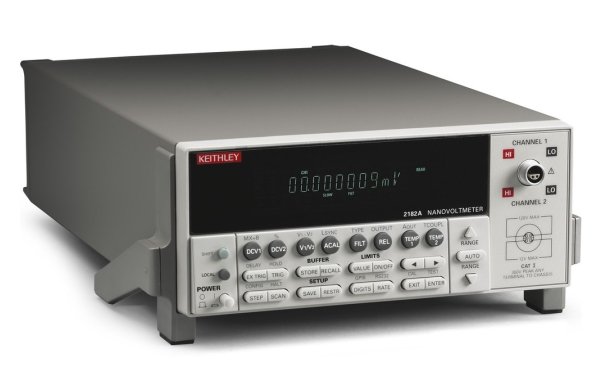

Двухканальный нановольтметр Keithley 2182А/Е предназначен для измерения сверхнизких напряжений, имеет низкий уровень собственных шумов и обеспечивает высокую скорость измерений. В комбинации с источниками тока Keithley 6220 и Keithley 6221 он может применяться для измерения сверхмалых сопротивлений с разрешением от 10 нОм. Нановольтметр Keithley 2182А/Е позволяет оптимально подбирать скорость измерений и качество фильтрации, т.е. регулируя время отклика – подбирать лучшее соотношение скорость/шум.
Области применения
В научных исследованиях
- Определение температуры перехода для сверхпроводящих материалов
- Снятие ВАХ материалов (металлов, пластмасс м низким сопротивлением и сверхпроводников) на определенных температурах
- Калориметрия
В метрологии
- Сравнение эталонов напряжения и прямых измерений эталонных сопротивлений
- Определение нуля для мостовых измерителей сопротивления
Технические характеристики
Режим измерения напряжения
| Диапазон | Разрешение | Входное сопротивление | Точность ±(ppm показания + ppm диапазона) | Тепмпературный коэффициент | |
| 24 часа | 1 год | ||||
| КАНАЛ 1 | |||||
| 10.000000 мВ | 1 нВ | > 10 ГОм | 20 + 4 | 50 + 4 | (1 + 0,5) /°С |
| 100.00000 мВ | 10 нВ | > 10 ГОм | 10 + 3 | 30 + 4 | (1 + 0,2) /°С |
| 1.0000000 В | 100 нВ | > 10 ГОм | 7 + 2 | 25 + 2 | (1 + 0,1) /°С |
| 10.000000 В | 1 мкВ | > 10 ГОм | 2 + 15 | 25 + 2 | (1 + 0,1) /°С |
| 100.00000 В | 10 мкВ | 10 МОм | 10 + 3 | 35 + 4 | (1 + 0,5) /°С |
| КАНАЛ 2 | |||||
| 100.00000 мВ | 10 нВ | > 10 ГОм | 10 + 6 | 30 + 7 | (1 + 0,2) /°С |
| 1.0000000 В | 100 нВ | > 10 ГОм | 7 + 2 | 25 + 2 | (1 + 0,1) /°С |
| 10.000000 В | 1 мкВ | > 10 ГОм | 2 + 15 | 25 + 2 | (1 + 0,1) /°С |
1 ppm = 0,0001%
Уровень шума при измерении постоянного напряжения (пик-пик)
| Время отклика | PLC, усреднение | Диапазон | ||||
| 10 мВ | 100 мВ | 1 В | 10 В | 100 В | ||
| КАНАЛ 1 | ||||||
| 25.0 с | 5, 75 | 6 нВ | 20 нВ | 75 нВ | 750 нВ | 75 мкВ |
| 4.0 с | 5, 10 | 15 нВ | 50 нВ | 150 нВ | 1,5 мкВ | 75 мкВ |
| 1.0 с | 1, 18 | 25 нВ | 175 нВ | 600 нВ | 2,5 мкВ | 100 мкВ |
| 667 мс | 1,10 или 5, 2 | 35 нВ | 250 нВ | 650 нВ | 3,3 мкВ | 150 мкВ |
| 60 мс | 1, выкл. | 70 нВ | 300 нВ | 700 нВ | 6,6 мкВ | 300 мкВ |
| КАНАЛ 2 | ||||||
| 25.0 с | 5, 75 | - | 150 нВ | 200 нВ | 750 нВ | - |
| 4.0 с | 5, 10 | - | 150 нВ | 200 нВ | 1,5 мкВ | - |
| 1.0 с | 1, 18 | - | 175 нВ | 400 нВ | 2,5 мкВ | - |
| 85 мс | 1, выкл. | - | 425 нВ | 1 мкВ | 9,5 мкВ | - |
PLC –количество периодов сетевого напряжения
Измерение температуры (без учета погрешности термопар)
| Тип | Диапазон | Разрешение | Точность, 1 год |
| J | -200…+760°С | 0,001°С | ±0,2°С |
| K | -200…+1372°С | 0,001°С | ±0,2°С |
| N | -200…+1300°С | 0,001°С | ±0,2°С |
| T | -200…+400°С | 0,001°С | ±0,2°С |
| E | -200…+1000°С | 0,001°С | ±0,2°С |
| R | 0…+1768°С | 0,1°С | ±0,2°С |
| S | 0…+1768°С | 0,1°С | ±0,2°С |
| B | +350…+1820°С | 0,1°С | ±0,2°С |
Общие характеристики
- Максимальное разрешение дисплея: 7½ разряда
- Дисплей: вакуумно-флюорисцентный
- Количество каналов: 2
- Поддержка дельта-режима измерения с частотой перемены полярности тока до 24 Гц при типичном значении шума (пик-пик) 30 нВ за одну измерение
- Синхронизация по частоте цикла измерения c питающей сетью минимизирует влияние синфазных токов, т.е. сводит к минимуму влияние сетевой наводки
- Относительные измерения
- Встроенная схема линеаризации сигнала термопары и компенсация холодного спая
- Скорость смены диапазона: < 40 мс, автовыбор диапазона:
- Скорость смены режима: < 45 мс
- Защита от перегрузки по входу: 150 В
- Линейность преобразователя: ±(0,8 ppm показания +0,5 ppm диапазона)
- Аналоговый выход: диапазон напряжения ±1,2 В, коэффициент усиления перестраиваемый от 10-9 до 106, программируемое смещение
- Задержка внешней синхронизации
- Удержание показаний
- Математические функции: минимальное, максимальное, усреднение, СКЗ, относительное, пик-пик, проверка предела, %, отображение в единицах пользователя
- Память: 1024 замера
- Интерфейс: RS-232, IEEE-488, SCPI
- Потребляемая мощность: 22 Вт
- Питание: 100-120 В/220-240 В, 50/60/400 Гц
- Размеры 104х238х37 мм
- Вес 5 кг
Комплект поставки
| № | Наименование | Количество |
| 1. | Нановольтметр 2182А/Е | 1 |
| 2. | Выходной кабель 1,2 м с низким уровнем шумов (2107-4) | 1 |
| 3. | "Крокодилы" | 1 |
| 4. | Сетевой шнур | 1 |
| 5. | Средство для чистки контактов | 1 |
