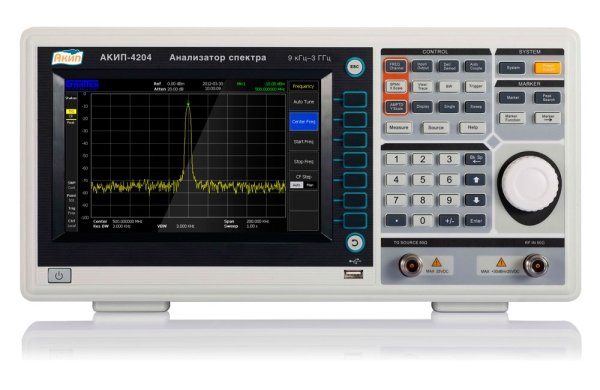

Анализатор спектра АКИП-4204/1

Артикул: 1-12965

ЧАСТОТА
• Частотный диапазон: 9 кГц…3000 МГц
• Полоса обзора: Нулевая; 100 Гц… 3 ГГц (разрешение 1 Гц)
• Скорость развертки: 10 мс … 3000 с
ПОЛОСА ПРОПУСКАНИЯ
• Полоса пропускания ПЧ: 1 Гц… 3 МГц (шаг 1-3-10)
• Полоса пропускания видео: 1 Гц…3 МГц (шаг 1-3-10)
АМПЛИТУДА
• Диапазон измерений: Собств. шум .…+10 дБмВт (100 кГц … 2 МГц, преусил. выкл) / Собств. шум .…+20 дБмВт (2 МГц … 3 ГГц)
• Макс. входной уровень: 30 дБмВт, постоянное 25 В
• Опорный уровень: -100…30 дБмВт (шаг 1 дБ)
• КСВ: < 1.5:1, (10 МГц … 3 ГГц, аттенюатор 10 дБ или 20)
• Гармонические искажения второго порядка: < -70 дБн при входном уровне –40 дБмВт
• Интермодуляционные искажения 3-го порядка: < -70 дБн при входном уровне –30 дБмВт

ОБЩИЕ ДАННЫЕ
• Дисплей: TFT ЖК-дисплей, разрешение 800 х 480, диагональ 21,5 см.
• Напряжение питания: 220 В (± 15 %), 48…63 Гц
• Размеры: 410 х 210 х 136 мм
• Вес: 7 кг





Анализатор спектра АКИП-4204


• Частотный диапазон 9 кГц…3 ГГц
• Фазовый шум -95 дБн/Гц, отстройка на 10 кГц
• Погрешность измерения амплитуды < 1,0 дБ
• Уровень собственных шумов
• Разрешение полосы обзора: 1 Гц
• Встроенный предусилитель
• Маркерные измерения
• Диагональ экрана 21,5 см (разрешение 800х480)
• Интерфейсы USB, RS-232C, LAN (опция GPIB)
• VGA выход




Характеристики
ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
ЧАСТОТА Частотный диапазон 9 кГц…3000 МГц
Погрешность источника опорной частоты ± 1*10-7
Полоса обзора Нулевая; 100 Гц… 3 ГГц (разрешение 1 Гц)
Плотность фазовых шумов -95 дБн/Гц, отстройка на 10 кГц
-105 дБн/Гц, отстройка на 100 кГц
-120 дБн/Гц, отстройка на 1 МГц
Скорость развертки 10 мс … 3000 с
ПОЛОСА ПРОПУСКАНИЯ Полоса пропускания ПЧ 1 Гц… 3 МГц (шаг 1-3-10)
Погрешность установки полосы пропускания ПЧ ± 5 %
Полоса пропускания видео 1 Гц…3 МГц (шаг 1-3-10)
АМПЛИТУДА Диапазон измерений Собств. шум .…+10 дБмВт (100 кГц … 2 МГц, преусил. выкл)
Собств. шум .…+20 дБмВт (2 МГц … 3 ГГц)
Макс. входной уровень 30 дБмВт, постоянное 25 В
Опорный уровень -100…30 дБмВт (шаг 1 дБ)
Диапазон смещения опорного уровня (аттенюатор) 0 дБ … 50 дБ (шаг 10 дБ)
Погрешность измерения ± 1,5 дБ на 100 МГц
Погрешность логарифмич. шкалы дисплея ≤ 1% (в диапазоне индикации до 100 дБ)
Средний уровень собственных шумов Предусилитель выкл:
Опорный уровень ≤- 50 дБм
-120 дБм: 100 кГц … 10 МГц
-130 дБм: 10 МГц … 2,5 ГГц
-120 дБм: 2,5 ГГц … 3 ГГц

Предусилитель вкл:
Опорный уровень ≤- 70 дБм
-130 дБм: 100 кГц … 10 МГц
-148 дБм: 10 МГц … 2,5 ГГц
-140 дБм: 2,5 ГГц … 3 ГГц
КСВ < 1.5:1, (10 МГц … 3 ГГц, аттенюатор 10 дБ или 20)
Гармонические искажения второго порядка < -70 дБн при входном уровне –40 дБмВт
Интермодуляционные искажения 3-го порядка < -70 дБн при входном уровне –30 дБмВт
ВХОДЫ ВЧ вход Соединитель N-типа; 50 Ом
Вход опорной частоты Соединитель BNC-типа; 10 МГц
Интерфейс LAN 10/100 Base-T?RJ-45
Интерфейс RS-232C 9 контактов
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ Маркер измерения частоты Разрешение: 1 Гц
Погрешность: ± (измер. х погреш. ист. опорн. частоты + разреш.)
Измерение мощности Соотношение мощностей в смежных каналах; измерение
мощности в канале
ОПЦИЯ: ТРЕКИНГ ГЕНЕРАТОР Диапазон частот 5 МГц …. 3 ГГц
Выходной уровень 0 … - 25 дБм (шаг 1 дБ)
Неравномерность АЧХ ± 3 дБ
КСВ < 2,0: 1
Соединитель N-типа; 50 Ом
ОБЩИЕ ДАННЫЕ Дисплей TFT ЖК-дисплей, разрешение 800 х 480, диагональ 21,5 см.
Напряжение питания 220 В (± 15 %), 48…63 Гц
Размеры 410 х 210 х 136 мм
Вес 7 кг
Комплект поставки • Шнур питания (1)
• Руководство по эксплуатации (1)
• КабельSMASMA 1 м (1)
• Кабель BNC-BNC 1,5 м (1)
• Антенна (1)
• Адаптеры: NBNC (1), N-SMA (1), SMA – 2.92 (1)
Опции: Трекинг генератор
