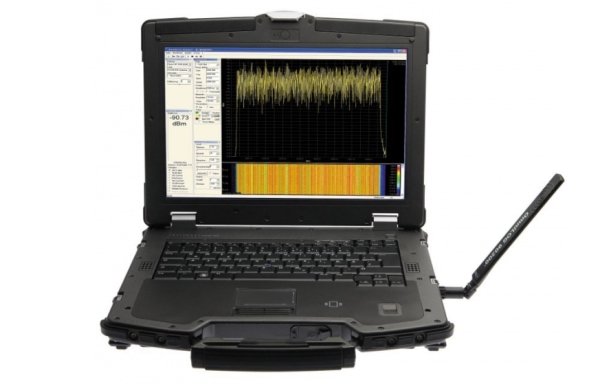

Анализатор спектра АКИП 4208

Артикул: 1-337977

  • Защитный корпус категории IP65, соответствующий стандартам MIL-STD-810G, MIL-STD-461F
  • Частотный диапазон: 1 МГц … 9,4 ГГц (опция: 9 кГц)
  • Полоса пропускания: 200 Гц … 50 МГц
  • Предустановленное программное обеспечение MCS
  • 14 бит двухъядерный АЦП
  • Высокопроизводительный DSP процессор: 150 мил. операций в секунду
  • Фильтры ЭМС: 9 кГц, 120 кГц, 5 МГц, 20 МГц, 40 МГц
  • Аппаратный DDC фильтр
  • Встроенный GPS модуль

  • Защитный корпус категории IP65, соответствующий стандартам MIL-STD-810G, MIL-STD-461F
  • Частотный диапазон: 1 МГц … 9,4 ГГц (опция: 9 кГц)
  • Полоса пропускания: 200 Гц … 50 МГц
  • Предустановленное программное обеспечение MCS
  • 14 бит двухъядерный АЦП
  • Высокопроизводительный DSP процессор: 150 мил. операций в секунду
  • Фильтры ЭМС: 9 кГц, 120 кГц, 5 МГц, 20 МГц, 40 МГц
  • Аппаратный DDC фильтр
  • Встроенный GPS модуль
  • Опция: измеритель пиковой мощности
  • Демодуляторы: АМ/ЧМ/ФМ/GSM
  • Измерения уровня сигнала: векторные (I/Q) / True RMS
  • Вычисление норм излучения в соответствии со стандартом ICNIRP, BGVB11, BlmSchV, EN55011
  • Встроенный регистратор данных: запись на HDD диск (320 ГБ)
  • Параметры ПК: сенсорный экран 39,6 см (Full-HD 1080p), Intel i7-620M (2,66 ГГц), 8 ГБ, Windows 7 64 Bit Professional
  • Интерфейсы: 10/100/1000 Gigabit Ethernet, 802.11 a/b/g/n, USB 2.0 (3), USB + eSATA, VGA, LAN RJ-45 (2), HDMI, D-Sub (2)



Технические характеристики

ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ АКИП-4208
ОБЩИЕ ХАРАКТЕРИСТИКИ







Частотный диапазон 1 мГц … 9,4 ГГц (опция 900: 9 кГц)
Погрешность источника опорной частоты ± (5*10-7) TCXO
Пиковый детектор (опция 205) 10 ГГц
Уровень собственных шумов с предусилителем -170 дБм (1 Гц)
Макс. мощность на РЧ вход +20 дБм (опция 320/321: + 40 дБм)
Полоса пропускания 200 Гц … 50 МГц
Демодулятор АМ, ЧМ, ФМ
Детектор СКЗ, Мин/Макс
Регистратор данных Внутренний HHD (320 ГБ)
Мин. интервал выборки 1 мс
ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ ПО MCS Произвольное масштабирование, цветное представление спектра с функцией Водопад Измерение мощности в канале. Отображение до 10 маркеров по частоте и уровню. Допусковый контроль.
Высококачественный дисплей "водопада" с отложением времени по вертикали. Анализатор временных интервалов с высоким разрешением и трёхмерным представлением. Регистратор данных: непрерывная запись на внутренний диск. Свободно позиционируемые окна для удобного ввода частоты, полосы пропускания, времени развёртки и т.д. Предустановленные профили для DECT, UMTS, GSM, WLan и т.д. Вывод нормы излучения с различными профилями (ICNIRP, ECOLOG и т.д.).
ОБЩИЕ ДАННЫЕ Дисплей Сенсорный (multi-touch), диагональ 39,6 см, Full-HD 1080p
Интерфейсы 10/100/1000 Gigabit Ethernet, 802.11 a/b/g/n, USB 2.0 (3), USB + eSATA, VGA, LAN RJ-45 (2), HDMI, D-Sub (2)
Батарейное питание 8700 мА/ч (зарядное устройство 12 В)
Стандарты защиты корпуса MIL-STD- 810G, IP65, MIL-STD-461F
Рабочие условия температура: -20 … +55 °C; влажность: 95%
Габаритные размеры, масса 410 x 290x 65 мм; 5,5 кг
Комплект поставки Направленная логопериодическая антенна АКИП-9803/5; радиальная изотропная антенна АКИП-9809; мини-штатив (черный); зарядное устройство; аккумулятор; ключ SMA; кабель SMA-SMA (1 м).
ОПЦИИ Опция 900 Расширение нижней границы частотного диапазона до 9 кГц.
Опция 205 Детектор пиковой мощности до 10 ГГц.
Опция 015 Акустический выход сигнала. Акустическое представление интенсивности сигнала, для поиска и локализации источника сигнала.
Опция 320 UBBV1: Внешний широкополосный предусилитель 40 дБ с низким уровнем шумов. Диапазон частот: 1 МГц - 1 ГГц.
Опция 321 UBBV2: Внешний широкополосный предусилитель 40 дБ с низким уровнем шумов. Диапазон частот: 1 кГц - 10 ГГц.
