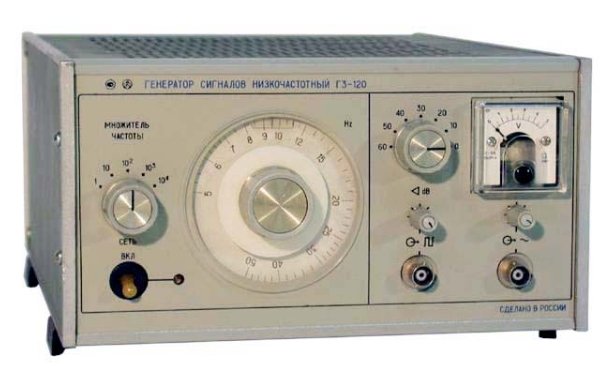

Малогабаритный портативный RC-генератор с плавной установкой частоты в пределах каждого из пяти поддиапазонов для жестких условий эксплуатации. Частота генератора может быть синхронизирована внешним сигналом произвольной формы.
Основные данные Г3-120
• Диапазон частот генератора сигналов 5 Гц-500 кГц (5 поддиапазонов)
• Пределы допускаемой основной погрешности установки:
- частоты ±[3+(30/а)]
- выходного напряжения ±6 % (20 Гц-500 кГц); ±10 (5- 20 Гц)
• Выходное напряжение 5 В (600 Ом)
• Коэффициент гармоник, %: 0.3 (20-200 Га); 0,1 (200 Гц - 20 кГц); 0.5 (20-200 кГц), I (200-500 кГц)
• Нестабильность частоты: ±2*10-8 до 200 кГц; ±-5*10-3 до 600 кГц на 13 мин); ±2*10-2 (за 3 ч)
• Сдвиг частоты (в режиме ЧТ) от 6 Гц до 2 кГц с дискретностью 1 Гц
• Параметры сигнала прямоугцльцой формы
- амплитуда а В (600 OM)
- скважность 2
- Длительность фронта и среза 50 нс
