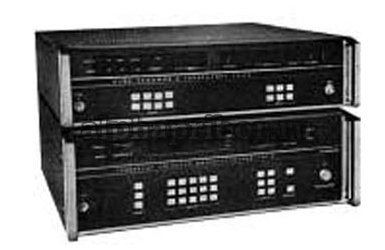

Генератор сигналов является источником синусоидальных электрических сигналов с высокий точностью и стабильностью частоты, гелеграфными режимами работы и широким диапазоном регулировки уровня выходного сигнала.
Управление генератором осуществляется как вручную, так и дистанционно от КОП. предусмотрено автоматического переключение частоты и выходного напряжения по программе, предварительно записанной в память прибора.
Основные данные Г3-119
• Диапазон частот 20 Гц-20 МГц (с дискретностью через 1Гц)
• Пределы допускаемой основной погрешности установки:
- частоты ±3*10-7f
- выходного напряжения, % ±(4-20) (1 В-100 мкВ); ±6 (с аттенюатором и выносным делителем)
• Погрешность установки частоты, %: ±[1 +(50/f)] (10 Гц-20 кГц); ± 1,5 (20-200 кГц)
• Выходное напряжение 1 В - 0.001 мкВ (75; 30; 0,75 Ом)
• Скорость манипуляции 4 - 1800 Бод
• Сдвиг частоты (в режиме ЧТ) от 6 Гц до 2 кГц с дискретностью 1 Гц
• Скважность манипулирующих импульсов 1:1; 1:3 1:6; 3:1; 6:1
• Частота AM, Гц:
- от внутреннего источники 1000
- от внешнего источника 30-3000
• Уровень наибольшей гармонической составляющей в режиме НК 0,5-2% (в зависимости от установленной частоты)
• Негармонические составляющие 66 дБ
