Г3-106 Генератор НЧ

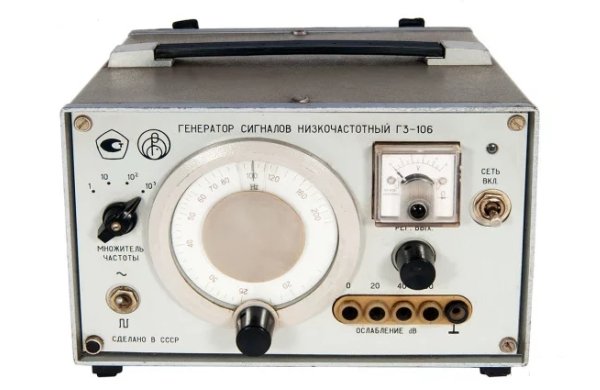

Прибор Г3-106 - источник синусоидальных и прямоугольных электрических колебанийв диапазоне звуковой и ультразвуковой частоты.
Генератор Г3-106 - малогабаритный портативный генератор RC-типа с плавной установкой частоты в пределах каждого из 4 поддиапазонов.
Г3-106 может использоваться как источник сигнала в системах контроля радиотехнических средств, в комплектах аппаратуры связи и дальней связи, в селективных и широкополосных системах.
В режиме синхронизации генератор Г3-106 представляет собой активный фильтр и может применяться для уменьшения гармонических искажений синхронизирующего сигнала, повышения его выходного уровня, получения синусоидального сигнала из несинусоидального.
Выходное напряжение отсчитывается по шкале встроенного вольтметра и выходному аттенюатору.
Технические характеристики
• Диапазон частот 20 Гц-200 кГц (4 поддиапазона)
• Основная погрешность установки частоты ±(3+30/f) %
• Нестабильность частоты ±20*10-4f (за 15 минут); ±200*10-4f (за 3 часа)
• Выходное напряжение 5 В (600 Ом)
• Ослабление выходного напряжения 0-60 дБ с дискретностью через 20 дБ (с делителем); -22 дБ (плавно регулируемое)
• Погрешность установки выходного напряжения ±6 % (установка опорного уровня); ±0,8 дБ (делитель)
• Нестабильность выходного напряжения ±1 % (за 15 минут); ±10 % (за 3 часа)
• Коэффициент гармоник, % 0,5 (20-200 Гц); 0,3 (200 Гц-20 кГц); 1 (20-200 кГц)
• Параметры сигнала прямоугольной формы
- амплитуда 5 В (600 Ом)
- скважность 2
- длительность фронта и среза 150 нс
• Потребляемая мощность 20 В*А.
• Питание 220±22 В, 50 Гц или 115 В, 400 Гц
• Источник постоянного тока напряжением 27±0,54 В
• Масса 4,6 кг
• Габариты 225х258х162 мм
