Генератор сигналов предназначен для исследования, настройки и испытаний систем и приборов в радиоэлектронике, связи, вычислительной и измерительной технике.
Испрльзуется для измерения амплитудно-частотных характеристик и нелинейных искажений НЧ-трактов: акустических и гидроакустических измерений; питания маломощных приборов при испытаниях; проверки вольтметров переменного тока, делителей напряжения, аттенюаторов, измерительных, силовых, строчных трансформаторов, динамических громкоговорителей.
Применяется для получения кольцевых разверток в осциллографических установках. Может использоваться как источ ник сигнала в фазирующих устройствах и анализаторах спектра, источник мощного синусоидального сигнала с синхронизацией частоты от внешнего кварцевого генератора и. как задающий генератор для проверки логических схем.
Генератор RС-типа с дискретной перестройкой частоты и выходного напряжения. Имеется возможность плавной перестройки частоты и напряжения в пределах дискретности.
Симметричный и несимметричный выходы для подключения согласованных нагрузок, повышенная выходная мощность, возможность синхронизации частоты внешним сигналом, наличие дополнительных выходов с сигналом прямоугольной формы и сигнала с фазовым сдвигом 90°. дистанционное управление частотой обспечивают универсальность генератора.

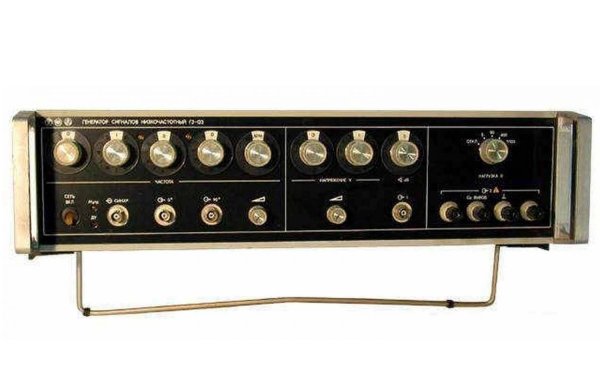

Основные данные Г3-123 генератор
• Диапазон частот 1 Гц-300 кГц
• Пределы допускаемой основной погрешности установки:
- частоты 1-1.5 %
- уровня выходного напряжения ±[2+(4В/Uн)]
• Выходная мощность 10 Вт
• Нестабильность частоты за 15 мин не более 1*10-3 fн
• Выходное напряжение. В:
- на выходе 1: 2-23 (50 Ом)
- на выходе 2: 6.2 (5 Ом): 19,5 (50 Ом); 68 (600 Ом); 195 (5000 Ом)
• Коэффициент гармоник. %:
- на выходе 1: 0.1 (10 Гц-20 кГц); 0,2 (20-100 кГц); 0.5 (100-200 кГц); 1 (200-300 кГц)
- на выходе 2: 1.5
• Параметры сигналов прямоугольной формы:
- амплитуда (размах) 10 В (1 кОм)
- скважность 2
- длительность фронта и среза 0.5 мкс
