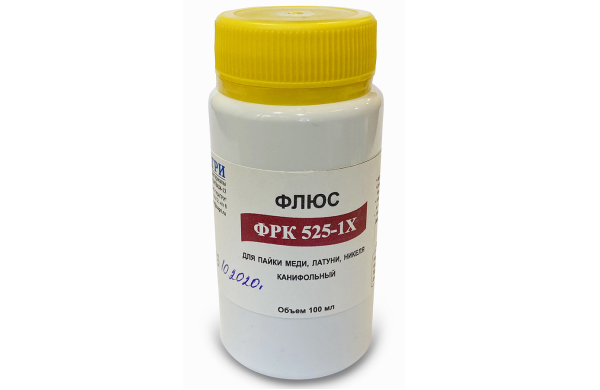

Флюс ФРК 525-1Х на основе канифоли, высокой активности слабокоррозионный активированный, ROH1. Флюс разработан для пайки электронных компонентов и полупроводников в выводном и безвыводном исполнениях. Совместим со всеми формами припоев; при пайке бессвинцовыми припоями проявляет максимальную производительность. Добавление небольшого количества галогенов уменьшает время термовоздействия. Применим для пайки проблемных сильноокисленных поверхностей. Требуется обязательное удаление остатков после пайки
Технологический процесс (температурный режим пайки до 270°С)
• ручная пайка
• лужение выводов и проводов
• ремонтные работы
• облуживание
• другие случаи использования флюса
• групповая пайка
Паяемый материал
• медь, медные сплавы
• оловянно-свинцовые поверхности
• бессвинцовые поверхности
• никель
• сталь высоколегированная
По показателям поверхностного сопротивления изоляции (SIR) и электрохимической миграции (ЕСМ) флюс отвечает требованиям по использованию в электронике при монтаже компонентов и модулей. Отмывка отмывочной жидкостью ОФ-1, ОФ-2.
Спецификация Флюса ФРК 525-1Х
| Параметры | Результаты испытаний | В соответствии с НД |
| Тип флюса | Канифольный, RОН1 | J-STD-004B МЭК61190-1 ISO 9455 |
| Цвет | Красно-коричневый | J-STD-004B МЭК 61190-1 |
| Плотность | 0.983 г/см3 | МЭК 61190-1 метод 4.2.6.2 |
| Запах | Слабый канифольный | |
| Содержание галогенидов | Испытание прошел (≥ 0.05%) | J-STD-004B, п. 3.4.1.3 |
| Испытание на реакцию Медного зеркала, пробои более 50% | Испытание прошел, локальные пробои в зеркале, активный, H-типа | J-STD-004B, п.3.3.4.1.1 ISO 9455-5 |
| Индукционная коррозия после пайки на медном купоне | Испытание прошел, точечное позеленение медного купона, слабокоррозионный активированный | J-STD-004B, п.3.4.1.2 ISO 9455-15 |
| Кислотное число | (93.2±2) мг КОН/г | J-STD-004B, п.3.6.1 и ISO9455-3 |
| Содержание твердых составляющих флюса | 12,6%, | |
| Поверхностное сопротивление изоляции (SIR) | Прошел тест как годный | Telcordia Belcore G-R78 CORE, раздел13.1 ISO 9455-17 |
| Электрохимическая миграция (ЕСМ) | Прошел тест как годный | J-STD-004B, п.3.4.1.5 |
| Смачиваемость | Прошел тест на баланс смачивания | J-STD-004B, Примечание В ОСТ 4Г.0.033.200 |
| Тип отмывки | Рекомендовано отмывать отмывочной жидкостью ОФ-1, ОФ-2 | J-STD-004B |
| Совместимость с припоями | Согласовывается с потребителем |
Рекомендации по применению
Нанесение
• пайка волной припоя: распыление
• лужение: погружение в емкость с флюсом (при необходимости использовать воздушный нож для удаления излишков) • кисточка, спонж и пр.
Температура нанесения
• (18÷25)°С
Температура начала активации
• (110÷125)°С
Температура пайки
• оловянно-свинцовая пайка (220÷225)°С
• бессвинцовая пайка до 270°С
Максимальная температура жала паяльника (340±10)°С. Время пайки не регламентируется в виду стабильности флюса в режиме повышенной температуры.
Меры безопасности
При использовании флюса следует придерживаться мер безопасности, предусмотренных при работе с подобными веществами; хранить флюс необходимо в сухом, хорошо вентилируемом помещении, подальше от открытого пламени.
Вдыхание паров флюса, которые выделяются при повышенных температурах во время пайки, могут вызвать головную боль, головокружение и тошноту. Избегать попадания флюса в глаза и на кожу. После работы с флюсом обязательно вымыть руки.
Фасовка
• флакон: 100 мл, 1 л
• канистра: 5 л, 10 л, 25 л
Хранение
• срок хранения 3 года
• наиболее оптимальные условия хранения при температуре ниже 20°С и влажности менее 70%.
