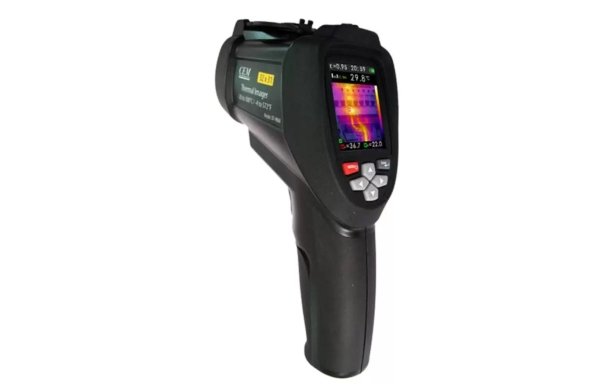

Тепловизор DT 9868 наиболее недорогой тепловизор, оснащен матрицей 32х31, с чувствительностью 0,150 C.
К особенностям тепловизора DT-9868 можно отнести несвойственную для тепловизоров начального уровня функциональность, а именно возможность слияния видимого и теплового изображений, автоматическая установка маркеров на наиболее нагретые и холодные точки, в том числе и в режиме видеокамеры. Термограммы, можно хранить накарте памяти microSD и переностить на ПК для документирования.
Тепловизор DT-9868 предназначен для локализации энергонагруженных элементов и мест утечек тепла/холода на небольших расстояниях от исследуемого объекта: 0,5 м, 1,0 м, 2,0 м. Поэтому DT9868 удобен в первую очередь электрикам для которых есть задача инспекции распределительных щитов на предмет быстрой локализации нагретых элементов (кабелей / выключателей и пр.), установщикам металлопластиковых окон, для контроля качества теплоизоляции на небольших участках, поиск мест утечек тепла, инспекция электронных сборок.
Ключевые особенности:
- Матрица: 32х31, чувствительность:0,150 ºC.
- Дисплей 2,2", 320 х 240
- Температурный диапазон: от -20 °С до +300 °С
- Автоматическое распознавание “горячих/холодных” областей, обеспечивается быстрое выявление энерго нагруженных элементов.
- Интерфейс: USB, microSD
Технические характеристики:
|
Модель |
DT-9868 |
|
Диапазон измерения температур (тепловизор) |
от -20 ºC до 300 ºC; ±2,0% или 2,0 ºC |
|
Матрица |
|
|
Размер матрицы |
32 х 31 |
|
Тип детектора |
FPA неохлаждаемый, 25 мкм |
|
Спектральная чувствительность |
от 6,5 до 14 мкм |
|
Тепловая чувствительность |
< 0,150 °С, при 30°С |
|
Коэффициент излучательной способности |
настраиваемый; от 0,10 до 1,0; шаг: 0,01 |
|
Коррекция по температуре окружающей среды |
есть |
|
Оптика |
|
|
Фокус |
фиксированный |
|
Углы обзора |
38° × 38° |
|
Визуализация |
|
|
Дисплей |
цветной TFT, 320 х 240, диагональ: 2,2” |
|
Типы изображений |
термограмма + видео изображение |
|
Коррекция паралакса для видимого и термоизображений |
есть |
|
Частота смены изображения |
9 Гц |
|
Функция картинка в картинке |
есть |
|
Настройка диапазона |
автомитически |
|
Камера видимого диапазона |
|
|
Встроенная цифровая камера |
есть, 48608 пикс. |
|
Анализ |
|
|
Изотермический анализ |
нет |
|
Измерительные маркеры |
центральный маркер |
|
Автоматический поиск |
есть, для холодных и горячих зон |
|
Сигнализация высокой температуры |
звуковой, цветовой сигнал тревоги |
|
Палитры |
6 палитр (hot metal, ironbow, rainbow, rainbow high contrast, grayscale (white hot), grayscale (black hot). |
|
Сохранение данных и документирование |
|
|
Формат сохранения |
стандарт .jpg |
|
Емкость памяти |
micro SD / 6000 термограмм на 1 Гб памяти |
|
Тип памяти |
слот для micro SD |
|
Голосовая аннотация |
нет |
|
Целеуказание |
|
|
Лазерная указка |
лазер класс 2, 1 мВт/635мкм (красный) |
|
Интерфейс |
|
|
Интерфейсы |
USB, micro SD |
|
Питание |
|
|
Автономное питание |
заменяемый аккумулятор 3,7В Li-ion, 1400 мА, автономная работа до 4-х часов |
|
Условия эксплуатации |
|
|
Диапазон температур |
- 40°С до +70°С (рабочий: -20°С до +50°С) |
|
Устойчивость к нагрузкам |
ударным: 25g, IEC68-2-29; вибрации:2G, IEC68-2-6 |
|
Габариты / масса |
125 x 58 x 205 мм / 495 гр. |
КОМПЛЕКТАЦИЯ
- Тепловизор CEM DT-9868 - 1 шт.
- Кабель USB - 1 шт.
- Карта памяти micro SD 4Гб
- Адаптер питания
- Кейс
- Батарея 3,7В 1400мА, Li-ion - 1 шт.
- Тренога - 1 шт.
- Руководство пользователя - 1 экз.
