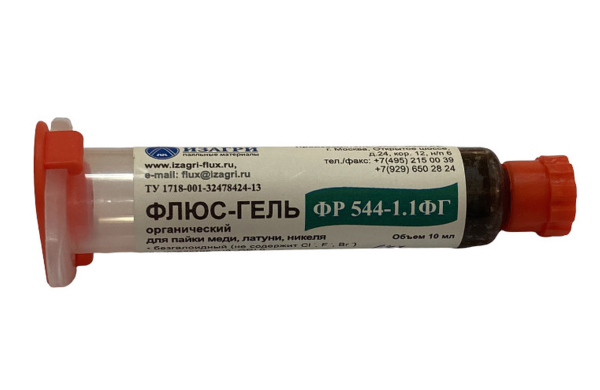

Флюс-гель ФР 544-1ФГ на основе синтетических смол, безгалоидный низкой ативности неактивированный некоррозионный, REL0. Разработан с использованием органических добавок, которые обеспечивают хорошую клейкость и смачиваемость. Благодаря высокой степени смачивания слой наносимого флюса является достаточно тонким и однородным, что позволяет снизить расход флюса в процессе пайки. Рекомендован для использования в поверхностном монтаже и ремонте. Имеет достаточно высокие показатели по способности удерживать компоненты на плате. Отличается минимальным порообразованием. Рекомендован для применения при пайке более 300°С. Наиболее эфективен в азотной атмосфере. Стабилен по вязкости. Блестящая поверхность паяного соединения обеспечивается минимальным количеством остатков флюса после пайки; это гарантирует хорошую косметику печатной платы и качественное проведение дальнейших испытаний на наличие дефектов при пайке компонентов.
Флюс не горюч. Безопасен для окружающей среды. Безопасен для персонала.
Флюс разработан для пайки с использованием:
• оловянно-свинцовых припоев
• бессвинцовых припоев
• серебряные припои
• припоев с легирующими добавками
Технологический процесс (температурный режим пайки до 270°С)
• поверхностный монтаж
• ремонтные работы, в т.ч реболинг
• ручная пайка
• групповая пайка
Паяемый материал
• олово, сплавы олова бессвинцовые
• сплавы олова свинецсодержащие
• медь, медные сплавы
• керамические, металлизированные поверхности и кристаллы
• различные иммерсионные поверхности •OSPповерхности
По показаниям поверхностного сопротивления изоляции (SIR) и электрохимической миграции (ЕСМ) флюс отвечает требованиям по использованию в электронике при монтаже компонентов и модулей, в том числе электронной продукции классов А, В, С.
Спецификация флюса
| Параметры | Результаты испытаний | В соответствии с НД |
| Тип флюса | Синтетический, RЕL0 | J-STD-004B МЭК 61190-1 ISO 9455 |
| Цвет | Коричневый | J-STD-004B МЭК 61190-1 |
| Плотность при 25°С | 1,07 г/см3 | ГОСТ 18995.1 – 73 |
| Запах | Слабый амминный | J–STD–004B |
| Содержание галогенидов (CI– , Br– ) | Отсутствуют | J–STD–004B, п. 3.4.1.3 |
| Содержание фторидов | Отсутствуют | J–STD–004B, п.3.5.1.2 |
| Испытание на реакцию Медного зеркала | Прошел тест, пробои отсутствуют, низкой активности, L0 | J–STD–004B, п.3.3.4.1.1 ISO 9455–5 |
| Индукционная коррозия после пайки на медном купоне | Прошел тест, позеленение медного купона не наблюдается, неактивированный некоррозионный | J-STD-004B, п.3.6.1 и ISO9455-3 |
| Содержание твердых составляющих флюса (по взаимному согласованию с потребителем устанавливается концентрация для разных режимов пайки) | Не регламентируется | J–STD–004B, п.3.4.2.1 ISO 9455–1 ОСТ 4Г 0.033.200 |
| Содержание остатков после пайки 3-4% | 3% | J–STD–004B, п.3.4.2.1 ISO 9455–1 |
| Кислотное число | (21±2) мг/г КОН | J–STD–004B, п.3.6.1 ISO 9455–3 |
| Поверхностное сопротивление изоляции (SIR) | Прошел тест, SIR 7.1х10 10Ом | Telcordia Belcore G–R 78 CORE, раздел 13.1 ISO 9455–17 |
| Электрохимическая миграция (ЕСМ) | Прошел тест, условие IR final ≥ IR initial/10 соблюдается: сопротивление после: 96 ч – 8.8х1010 Ом, 168 ч – 8.3х1010 Ом | J–STD–004B, п.3.4.1.5 |
| Смачиваемость | Прошел тест на баланс смачивания | J–STD–004B, Примечание В ОСТ 4Г 0.033.200 |
| Тип отмывки | Не требуется, при необходимости отмывать отмывочной жидкостью ОФ-1 или ДИ водой | J–STD–004B |
Рекомендации по применению
Нанесение
• в соответствии с инструкцией по обслуживанию оборудования
Расход флюса на единицу паяемой поверхности
• (0.14÷0.16) мг/см2 (в пересчете на твердое составляющее)
Температура нанесения
• (18÷25)°С
Температура активации
• (100÷140)°С
Температура пайки
• до 350 °С
Предельное время контакта с припоем (включая волну и первичное нанесение)
• (2÷7) сек; рекомендуемое (3÷5) cек
Меры безопасности
При использовании флюса следует придерживаться мер безопасности, предусмотренных при работе с подобными веществами; хранить флюс необходимо в сухом, хорошо вентилируемом помещении, подальше от открытого пламени. Вдыхание паров флюса, которые выделяются при повышенных температурах при проведении пайки, могут вызвать головную боль, головокружение и тошноту. Избегать попадания флюса в глаза и на кожу. После работы с флюсом обязательно вымыть руки. Помещение должно быть оборудовано вытяжной вентиляцией для удаления паров из рабочей зоны. Для работы использовать спецодежду.
Фасовка
• шприц: 10 мл, 30 мл
• банка: 25 мл, 100 мл
Хранение
• рекомендуемая температура хранения от 0 до 30°C
• срок хранения 2 года
• контейнер держать закрытым.
