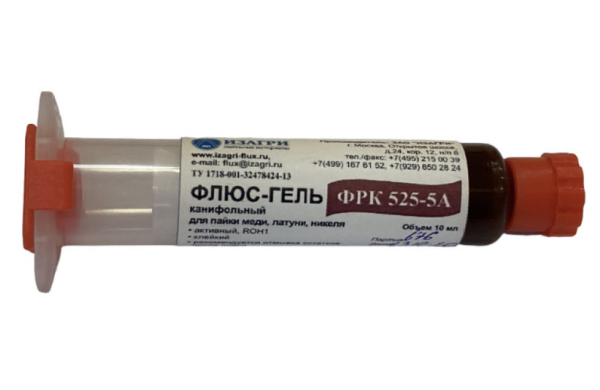

Флюс-гель ФРК 525-5А на основе канифоли, высокой активности слабокоррозионный активированный, ROH1. Разработан для пайки электронных компонентов и полупроводников, BGA, PGA, LGA, CSP, FLIP-CHIP и др. компонентов и микросхем в выводном и безвыводном исполнениях. Добавление небольшого количества галогенов уменьшает время термовоздействия. Применим для пайки проблемных сильноокисленных поверхностей. Флюс можно использовать как адгезирующий материал. Не содержит легколетучих соединений. Совместим со всеми формами припоев, в основном рекомендован к применению в бессвинцовой пайке. Требуется обязательное удаление остатков после пайки. Отмывка изопропанолом или отмывочной жидкостью ОФ-1.
Технологический процесс (температурный режим пайки до 270°С)
• ручная пайка
• автоматизированная пайка, поверхностный монтаж
• групповая пайка
• ремонтные работы
• другие случаи использования флюса
Паяемый материал
• олово, сплавы олова свинецсодержащие
• бессвинцовые поверхности
• медь, медные сплавы, в т.ч. латунь
• никель
• иммерсионные поверхности
• керамические и металлизированные поверхности, кристаллы
По показателям поверхностного сопротивления изоляции (SIR) и электрохимической миграции (ЕСМ) флюс отвечает требованиям по использованию в электронике при монтаже компонентов и модулей.
Спецификация флюса
| Параметры | Результаты испытаний | В соответствии с НД |
| Тип флюса | Канифольный, RОH1 | J-STD-004B МЭК 61190-1 ISO 9455 |
| Цвет | Красно-коричневый | J-STD-004B МЭК 61190-1 |
| Вязкость | 25.5 Па∙сек | МЭК 61190-1 п. 4.2.6.3 |
| Плотность | 1.370 г/см3 | МЭК 61190-1 метод 4.2.6.2 |
| Запах | Слабый амминный | |
| Содержание галогенидов (˃ 0.05%) | Испытание прошел | J-STD-004B, п. 3.4.1.3 |
| Испытание на реакцию Медного зеркала, пробои более 50% | Испытание прошел, локальные пробои в стекле, активный, H-типа | J-STD-004B, п.3.3.4.1.1 ISO 9455-5 |
| Индукционная коррозия после пайки на медном купоне | Испытание прошел, точечное позеленение медного купона, слабокоррозионный активированный | J-STD-004B, п.3.4.1.2 ISO 9455-15 |
| Кислотное число | (41±2) мг КОН/г | J-STD-004B, п.3.6.1 и ISO9455-3 |
| Поверхностное сопротивление изоляции (SIR) | Прошел тест как годный | Telcordia Belcore G-R78 CORE, раздел13.1 ISO 9455-17 |
| Электрохимическая миграция (ЕСМ) | Прошел тест как годный | J-STD-004B, п.3.4.1.5 |
| Смачиваемость | Прошел тест на баланс смачивания | J-STD-004B, Примечание В ОСТ 4Г.0.033.200 |
| Тип отмывки | При необходимости рекомендовано отмывать спирто-бензиновой смесью, изопропанолом или отмывочной жидкостью ОФ-1 | J-STD-004B |
| Совместимость с припоями | Согласовывается с потребителем |
Рекомендации по применению
Температура нанесения
• (18 ÷25)°С
Температура начала активации
• (100÷125)°С
Температура пайки
• бессвинцовая пайка до 270°С
Максимальная температура жала паяльника 300°С.
Время пайки не регламентируется в виду стабильности флюса в режиме повышенной температуры.
Меры безопасности
При использовании флюса следует придерживаться мер безопасности, предусмотренных при работе с подобными веществами; хранить флюс необходимо в сухом, хорошо вентилируемом помещении, подальше от открытого пламени. Вдыхание паров флюса, которые выделяются при повышенных температурах во время пайки, могут вызвать головную боль, головокружение и тошноту. Избегать попадания флюса в глаза и на кожу. После работы с флюсом обязательно вымыть руки.
Фасовка
• шприц: 10 мл, 30 мл
Хранение
• срок хранения 3 года
• наиболее оптимальные условия хранения - при температуре ниже 20°С и влажности менее 70%.
