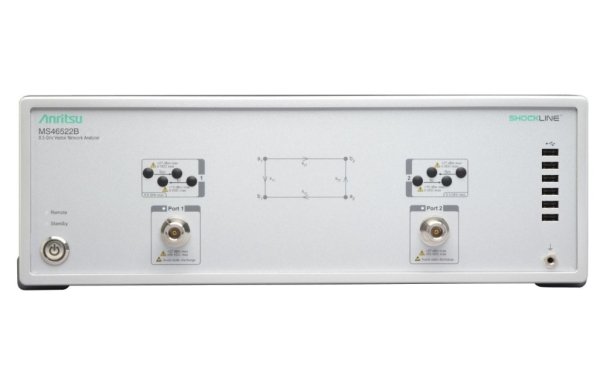

Характеристики:
-
2 портовый анализатор цепей;
-
опции частотного диапазона:
-
MS46522B-010 50 кГц — 8.5 ГГц N(f);
-
MS46522B-020, 50 кГц - 20 ГГц K(m);
-
MS46522B-040, 50 кГц - 43.5 ГГц K(m);
-
MS46522B-082, 55 кГц - 92 ГГЦ волноводный фланец, типоразмер WR12;
-
MS46522B-002 – измерения во временной области;
-
измерения: s-параметры пассивных устройств, измерение во временной области;
-
до 16 трасс, каждая трасса имеет независимую память, что может использоваться для последующих операции по вычитанию, сложению, умножению, делению с текущими трассами. Трассы возможно сохранять и загружать в память;
-
динамический диапазон: > 140 дБ на частотах 100 МГц - 2 ГГц;
-
количество точек отсчётов на дисплее: от 2 до 20001;
-
полоса пропускания: 10, 20, 50, 70, 100, 200, 300, 500, 700 Гц; 1, 2, 3, 5, 7, 10, 20, 30, 50, 70, 100, 200, 300, 500 кГц;
-
12 маркеров (в том числе парных) +1 опорный;
-
ограничительные линии: общий режим (2 уровня в трассе), сегментированные (50 сегментов в трассе);
-
регулируемый уровень выходной мощности от -50 дБм до +15 дБм;
-
разрешение установки мощности 0.1 дБм;
-
направленность >42 дБ;
-
калибровка в автоматическом и ручном режимах;
-
интерфейсы USB 2.0, USB 3.0, HDMI, LAN (Gigabit Ethernet);
-
возможно подключение внешнего экрана с питанием по USB, клавиатуры, мыши;
-
размеры 152 мм x 445 мм x 442 мм;
-
вес 13,6 кг;
-
удаленное управление: SCPI/ управление по LAN;
-
совместим с сенсорным модулем;
