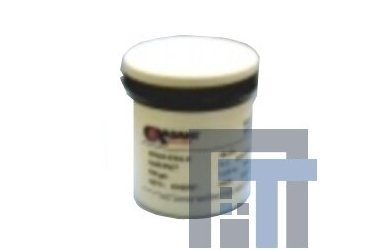

Бессвинцовая безотмывная паяльная паста V349 3-5LFH02-E

Артикул: 3-1318

• Состав: Sn/Ag/Cu/ In+Х
• Размер частиц (Мкм) : 20-45
• Температура плавления (°С): 210
• Тип флюса: RMA


Описание:

Бессвинцовая безотмывная паяльная паста со среднеактивным канифольным флюсом (RMA) V349 3-5LFH02-E изготавливается без применения галогенных соединений в качестве активаторов. Ее состав специально разработан, чтобы обеспечить низкую температуру плавления для применения в технологии поверхностного монтажа (SMT).

Спецификация:


Характеристика Значение Промышленный стандарт
Содержание флюса 11 ± 0.5% IPC TM-650 2.2.20
Тип флюса Безотмывный Singapore Asahi
Размер частиц 25-45 мкм (Тип 3) IPC TM-650 2.2.14
Тест медного зеркала Пройден IPC-TM-650 2.3.32 / JIS Z 3197: 1999 8.4.2
Тест на коррозию медной пластины Пройден JIS Z3197
Тест хромата серебра Пройден JIS Z3197
Содержание галогенов 0% ANSI / J-STD 004 / JIS Z3197
Поверхностное изоляционное сопротивление > 1 × 10(12) (40 °С / 90% RH / 168 ч) JIS Z 3197
Тест на растекание Пройден IPC TM-650 2.4.3
Тест образования шариков припоя Пройден IPC TM-650 2.4.43 / JIS Z 3284: 1994 Annex 11
Тест на сухость шлака Пройден JIS Z 3197
Вязкость пасты 800 ± 15% kcPs / 225 ± 15 Pa.S IPC-TM-650 3.1.2/6 / JIS Z 3284
Тиксотропный индекс 0.50 - 0.55 JIS Z 3284
Состав сплава Sn/Ag/Cu/ In+Х -
Температура плавления 202 - 207 °С Дифференциальная сканирующая калориметрия (DSC)
Тест на клейкость 99 грамм-силы (8часов) JIS Z 3284



Рекомендуемый профиль пайки пастой 3-5LFH02-E

Мин. пиковая температура 225 °С




Предварительный нагрев

100 – 150 °С
50 – 70 с

Стадия стабилизации 150 – 207 °С
30-50с
Оплавление (пайка) > 210 °С
40-70с
 В процессе пайки необходимо достижение указанной минимальной пиковой температуры, однако, также необходимо учитывать свойства печатной платы, применяемого технологического процесса и точность контрольного оборудования.
